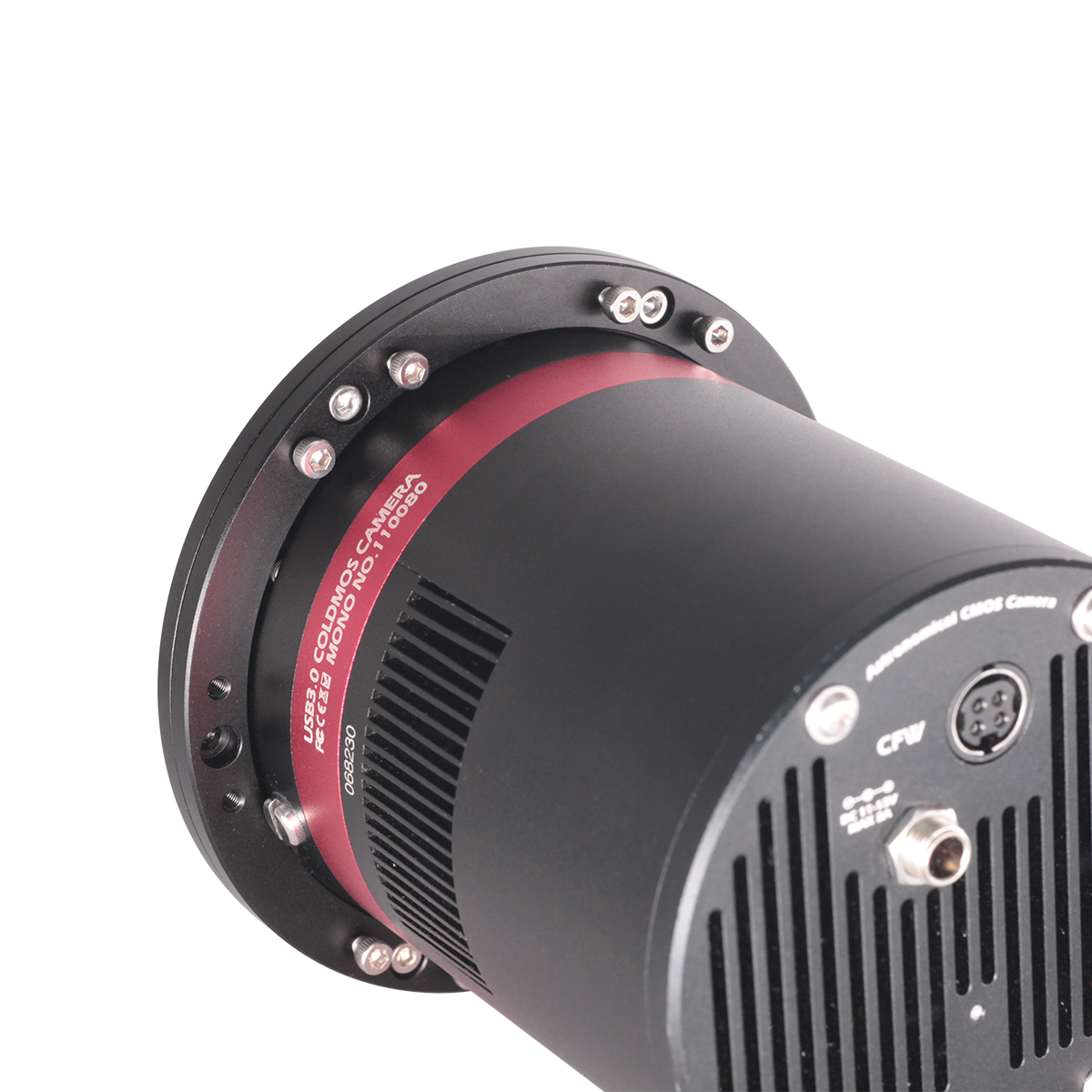

靶面调节环

相机的焦平面调节是指通过微调相机，使相机传感器与光学系统（光轴）保持正直，从而减少光学误差的手段。目前仍然有很多新人天文爱好者对此方面的知识缺少了解，希望接下来的内容对您有所帮助。

1.对于绝大多数的爱好者级别的深空摄影用户来讲，焦平面调节实际上是十分困难的事情，因此不建议入门者自行调试，包括QHY最新发布的靶面调节环，也仅建议有丰富设备调教经验的天文爱好者使用。

虽然靠顶丝正拉反拉的结构对焦平面进行一定的调节，然而对于一套严肃的天文摄影系统而言，其焦平面的精度要求甚至会来到微米级别，这种精度的调试需要有专业的校准设备，而这种设备十分昂贵，绝大多数爱好者是不会拥有这样一台机器的，不现实也不经济。而所有QHYCCD生产的相机在出厂前已经通过专业的高精度仪器进行过一次焦平面校准，能够保证相机在出厂时焦平面处于一个良好的状态。

2.部分厂商仅提供一个基础的机械结构并把焦平面调节的过程交给用户去做，我们认为这是对用户不负责的行为。试想，如果一台相机出厂的时候传感器焦平面就是歪的，到了用户手里用户只能在机械的部分进行粗糙的调整，相当于在歪的基础上回调，自然容易出现“越调越歪”的情况。甚至还有厂商声称传感器本身存在焦平面问题，认为传感器本身不可校准。我们认为此言论并不符合实际。目前主流的天文相机大多使用Sony的传感器，其良品率是相当优秀的，并不会存在此类致命缺陷。如果您遇到了某些厂商声称焦平面问题在传感器而非其自身问题，建议直接退货，让厂商向芯片供应商交涉即可。

3.既然QHYCCD的相机在出厂前已经校准过了，为什么还是保留了机械焦平面调节结构呢？这是因为焦平面的“正”，是对整个光学系统而言的，除了保证传感器焦平面水平外，镜头/望远镜的光轴也一样需要准确。例如，光轴校准不到位，镜筒部分结构不稳定产生或搭载设备过重产生的轻微形变，使用精度不够的定制/自制接环等，都会导致整个光学系统出现问题。目前我们仅能保证从传感器到本家接环这一部分的规范化，无法确保用户的整个光学系统的稳定性。因此我们提供额外的靶面调节环作为选配方案，方便用户调整。

综上，对于绝大多数用户来说，焦平面校准应该是您整个光学系统校准的最后一步，而并非第一步。请在调节焦平面之前确保已经对望远镜光轴进行了充分的校准工作，不要幻想通过通过焦平面的校准来弥补光轴校准的不足，以期“负负得正”的光学奇迹。即使如此，笔者仍在此建议您选择光学容错率更高的设备。无论您是新手还是老手，只要您的目的是深空摄影，笔者都不推荐使用超小焦比的望远镜，即用户常说的“快镜”。无论反射镜还是折射镜，f/4以下焦比的光轴校准都是困难的，除非您的主要目的是巡天，极为重视效率且不在乎星点质量。除非您拥有足够的实力和运气，否则深空摄影不要盲目求“快”。

目前市面上的主流做法是在相机顶部搭载各类原理各不相同的机械结构以实现焦平面的调节。在调试前，先使用焦平面分析软件(如CCDInspector )获得焦平面倾斜位置距离和方向。QHY的天文相机可以通过以下几种方式调节焦平面：

1.铜箔法（适用于多数设备）：获得焦平面倾斜位置距离和方向后，在相对低的方位垫上铜箔。通常铜箔的厚度在65um到100um之间，可以实现最大20-30um精度的调节。其优点：操控直观灵活。缺点：需要反复进行铜箔的粘贴调试，不够优雅。

目前焦平面（靶面）调节环主要分为两种规格。

三点调节式：众所周知，三点确定一个平面，因此三点调节是最符合物理和数学法则的方式。然而这种方式往往与实际操作相悖。靶面调节往往只会调整一角，主流的测试软件往往也监控焦平面在边角处的表现，那么如何通过调节三点，去正确改变传感器四角的状态呢？显然这里存在着复杂的对应关系，对于实操不是十分友好。

四点调节式：与三点相对，四点调节是更加注重使用者直觉和实际操作的设计。通常只需要根据校准软件调整对应的一角即可达成目的。当然由于其并不符合三点确定一个平面的法则，会让一些学院派人士感到不舒服。

因此，本次我们的调节环决定兼容两种调节方式，提供六组校准点–您即可以选择三点调节（等边三角形排布），也可以选择四点调节（矩形排布）。PS：为了防止新人直接把六个点装满导致调节失败，我们贴心地只准备了四组推拉螺丝。

QHY600PH-SBFL （超短系列）

QHY268M系列（全版本）

QHY268C（2022年之后采用短后截距的版本）

备注：该靶面环理论上也可以适配QHY533系列，但533芯片尺寸较小且多为入门爱好者使用，使用焦平面调节的意义不大，不建议使用。

安装该靶面环的方法非常简单，仅需使用螺丝刀把产品原本的前端拆除，替换上该靶面调节环即可。但需要注意的是，拆掉默认前端也意味着出厂的焦平面校准失效了，从此以后您就需要自行校准焦平面了。

再次强调，该后置靶面环与以上适配型号可以完美兼容，替换下前端之后截距增量不发生改变，您依旧可以保持原有的接环配置，或根据标准的接环安装说明调整接环。
