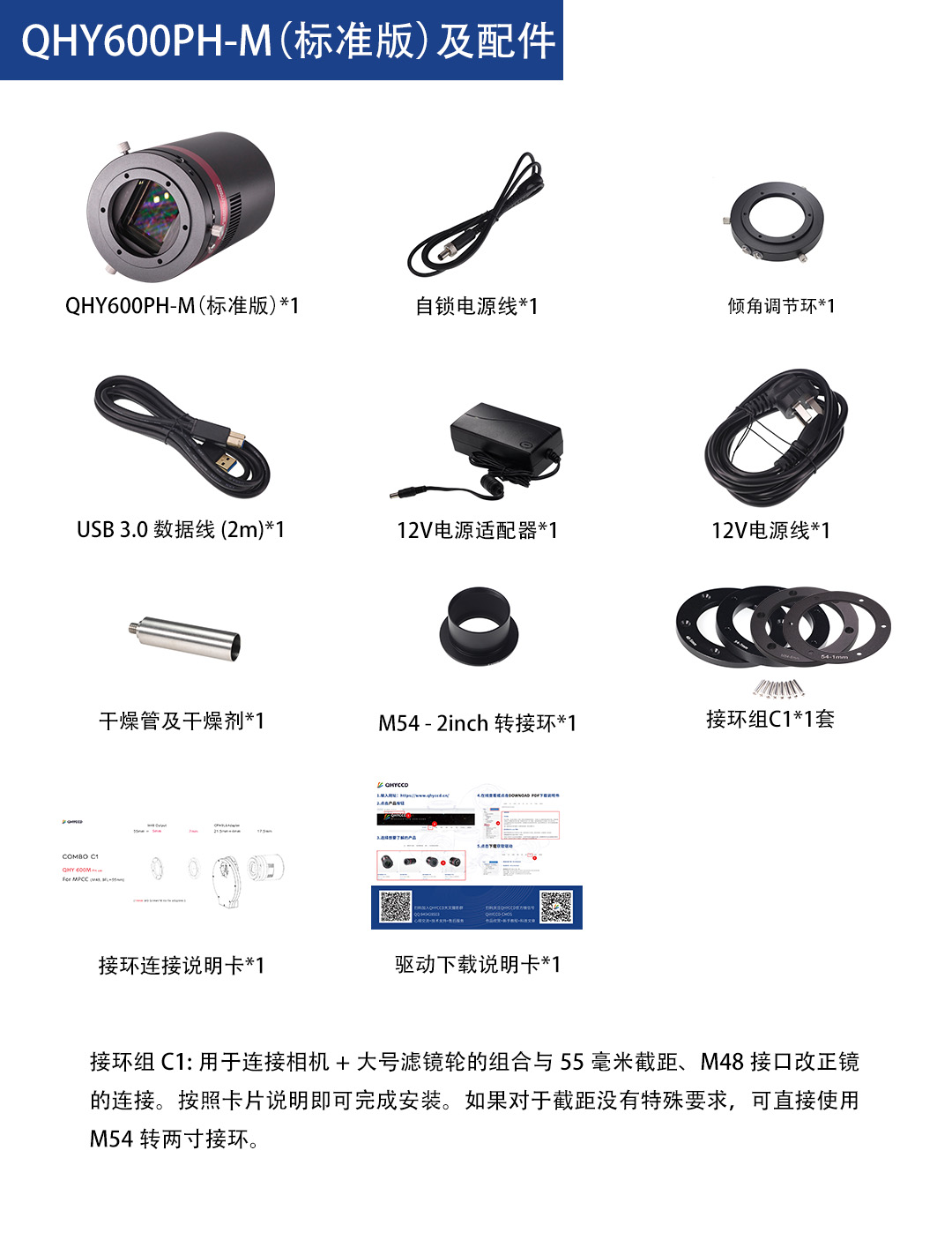

型号 | QHY600PH M/C(标准摄影版)
QHY600SBFL M/C (短后截距版) QHY600L(精简版) |
CMOS芯片 | SONY全画幅背照式CMOS IMX455 |
黑白/彩色 | 黑白/彩色双版本
(QHY600L 仅有黑白版本) |
前照/背照 | 背照式(BSI) |
像素大小 | 3.76um x 3.76um |
全解析度 | 有效像素分辨率9576*6388。 |
有效像素 | 6100万像素 |
典型尺寸 | Full Frame 36mm x 24mm |
NASA APOD【The Comet, the Whale, and the Hockey Stick 】
Photographer: Terry Hancock ,Tom Masterson

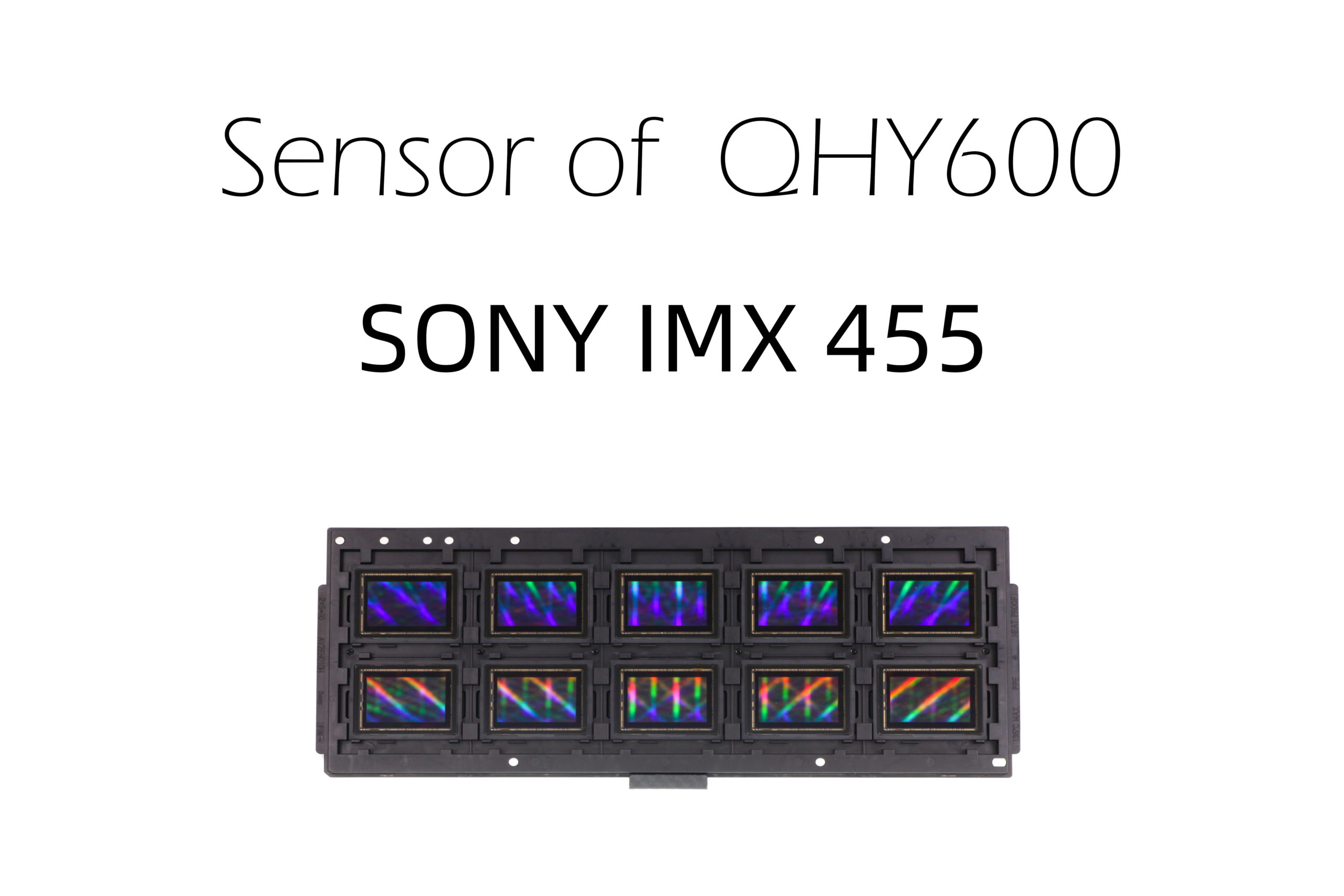

QHY600使用索尼IMX455全画幅背照式传感器。芯片具有原生16位A / D ,65536级输出。3.76um像素大小,具有低读出噪声和暗电流,以及高量子效率。QHY600分为摄影级(PH)和科研级(Pro)两个大类,其中摄影级主要面向深空摄影爱好者。

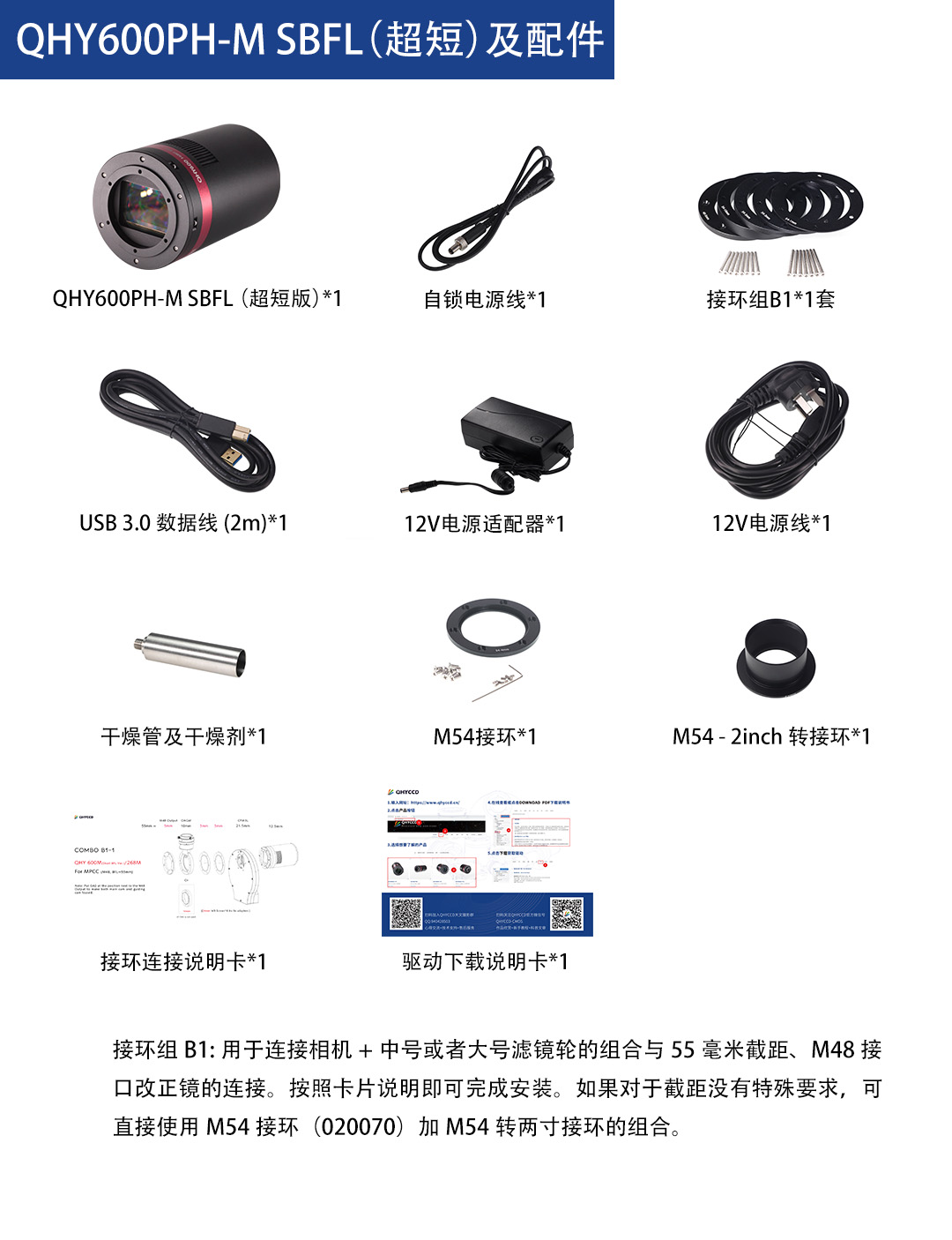

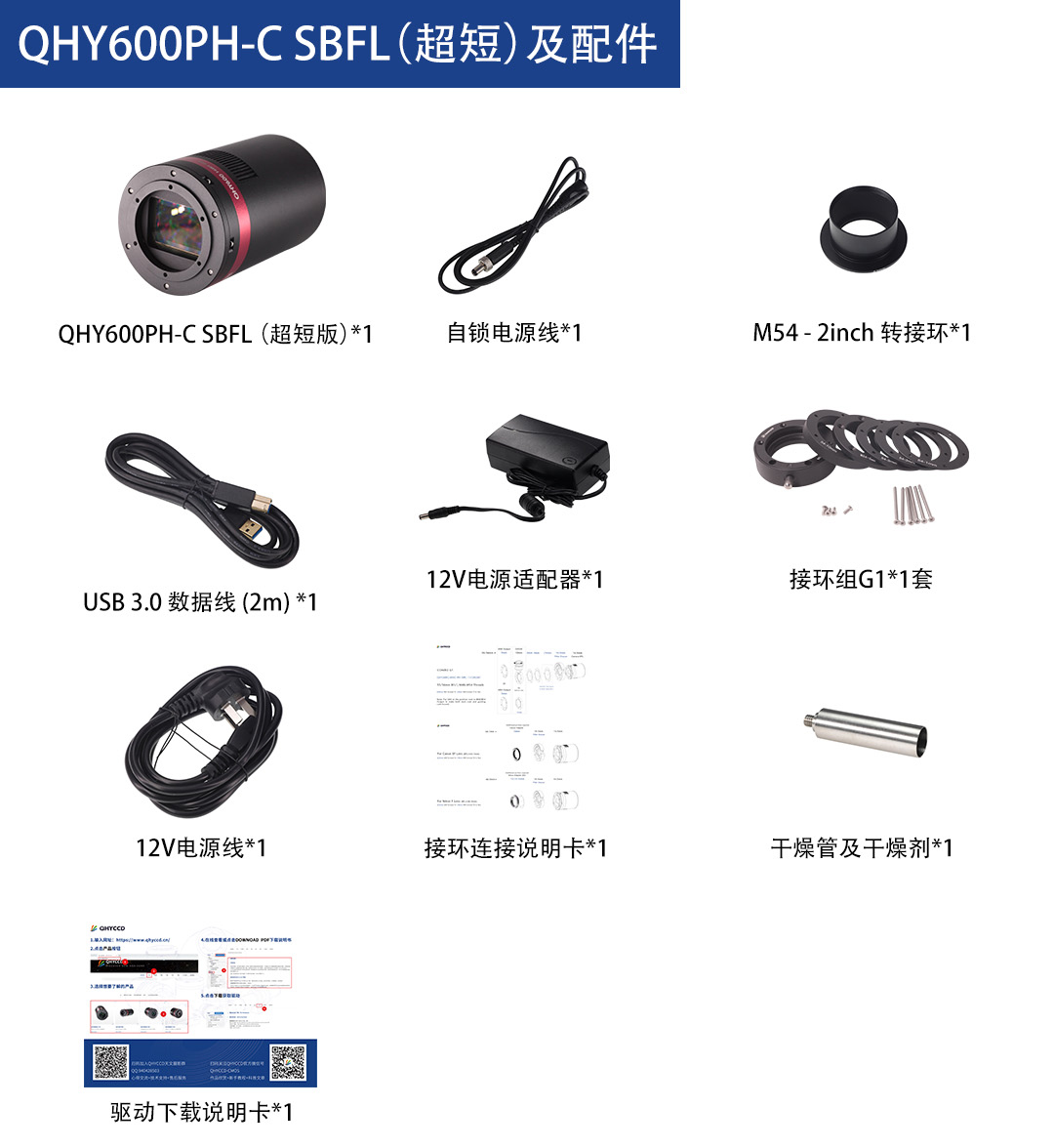

QHY600PH-SBFL(超短截距版)专为单反镜头用户或对后截距有特殊要求的用户设计。 该版本后截距仅14毫米(搭配QHYCFW滤镜轮的实际截距增量为12mm,关于截距及接环方面的详细说明请参考:https://www.qhyccd.cn/adapters/)。可以实现相机+QHY滤镜轮+OAG达成55mm截距,或是相机+QHY滤镜轮+单反镜头的组合。对于一些需要较短的后截距的应用,例如光谱仪,MPCC,单反镜头,建议选择此型号。由于超短后截距版的密封腔玻璃窗口和CMOS芯片距离较近,QHY600 SBFL提供了一个热空气输入孔,可以通过小的气泵往玻璃外侧吹气,可避免结露的发生。
QHY600L :仅提供黑白版本,配置较标准摄影版稍低,但仍可满足高强度拍摄需求。QHY600L 机身相比于PH版本更短,DDR3缓存为1GB。虽然低于标准PH版本的2GB,但相对于市场上其他仅有256MB缓存的型号仍是大优势,同时价格比PH版本更低。
QHY600相机内置2GByte容量的高速DDR3内存。可以对图像进行缓冲。
IMX455的像素较高,要求相机具有足够的内存,几百M的内存已经捉襟见肘。大容量内存可满足新一代CMOS的高速图像采集和传输要求,使得拍摄更为流畅,更少卡顿,进一步减少对电脑CPU的压力。QHY600内置有2GByte (16Gbit) DDR3 图像缓存。它有两个优点:
一是可以缓冲整张图像从而避免在USB传输过程中丢失。因为CMOS传感器一旦开始工作就会不间断地曝光,输出图像,周而复始,并且不能停顿。但是计算机会因为操作系统多任务处理的特性会暂停一下USB传输,如果这个暂停时间过长,USB中的存储能力很小的DDR就会充满,导致即将到来的数据丢失。还有可能会导致一帧的部分数据丢失形成一个坏帧。对于短时间曝光,这也许不会造成太大的问题,但是对于长曝光,这意味着要丢失一帧长曝光图像。2GB缓存可以通过将整帧图像存储起来和传输,从而解决这样的问题。即使USB传输暂停很长时间也不会丢失数据。
另一个优点就是当使用一些运行不快的或者对USB3.0支持不好的电脑时,它会使视频图像更加细腻顺畅,这些电脑不能很好的进行高速数据传输,数据会经常丢失,而DDR可以缓冲很多图像数据然后发送到电脑。即使USB3.0经常暂停传输,它也会保证数据不丢失。 SharpCap中有选项来打开或者关闭DDR功能。目前版本的ASCOM驱动一直工作在DDR模式中。
原生的16位A / D芯片。 真16位,65536级输出。相对于12位和14位ADC,16位ADC可以获得高采样分辨率,系统增益低于1e / ADU(无样品误差噪音和低噪音)。与采用双通道拼接来提高位数的CMOS相比,原生CMOS具有整个范围内更好的线性度,真正的16位AD采样。此外,QHYCCD独立研发的2CMS模式可以对同一个像素进行两次采样,在拓展满阱模式下可以显著降低读出噪声,从而进一步提升数据的准确性。
背照式的CMOS器件由于减少了感光区域周边电路结构的尺寸,因此相比前照式,在同等像素面积下可以获得更大的满阱电荷数。
芯片零辉光,对于后期处理有着相当的便利,可放心进行长曝光。
QHYCCD的相机具有真正RAW数据的输出。尽管很多单反相机宣称具有RAW图像格式输出,但是仍然不是真正意义上的RAW数据,机身或多或少的对图像进行了一定的处理,例如软件的去热噪声处理,再保存成RAW格式。而对于天文摄影,科学图像拍摄这类对数据的原始性要求很高的场合,真正RAW图像输出为后期处理提供了坚实保障。可以广泛应用于生物成像拍摄,光学实验室,航拍等多种需要原始RAW图像的应用场合。
基于QHYCCD在制冷型相机方面多年的产品设计经验,我们提供了完善的防结露措施,包括电加热板,以及可以连接硅胶干燥管的密封腔干燥孔设计,可以有效的避免CMOS自身结露以及避免CMOS密封腔的玻璃窗口结露。
高级功能是QHYCCD部分高端设备的专属功能,旨在对图像品质、远程控制方面进行针对性优化,在追求极致的数据纯净度的同时提升使用的稳定性和流畅度。

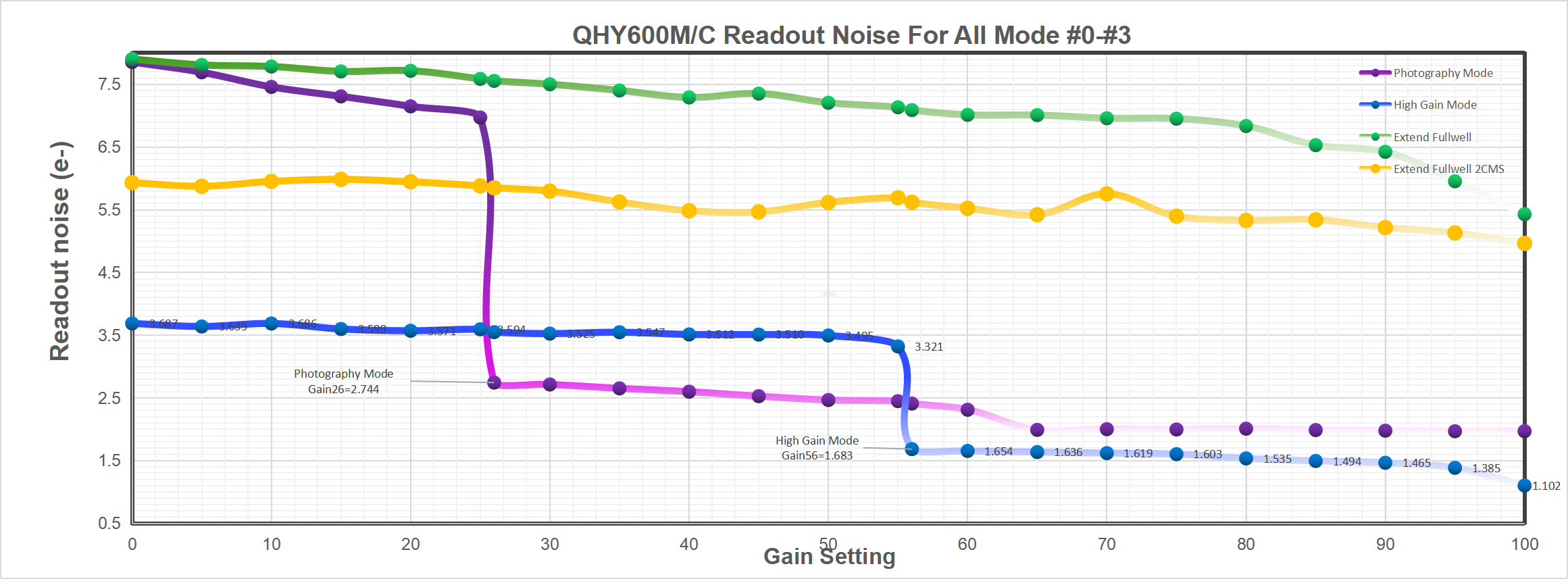

多读出模式是新一代QHY16bit制冷相机所搭载的功能。每种读出模式都有各自的应用场景。目前在支持QHY ASCOM Camera Driver的软件中(如NINA等)和SharpCAP软件中支持读出模式的切换。
读出模式#0 摄影模式(Photographic DSO Mode):常规的输出模式,可满足多数深空摄影场景。该模式下建议使用相机的Unity Gain;也可以使用低于Unity Gain的值,比如Gain0等。
读出模式#1 高增益模式(High Gain Mode):其工作原理类似于一些较新的微单相机在某个特定的高ISO(常见的有iso800,iso3200等)下能够提升动态范围的功能,此时画面较同等增益下的其他模式的画面会更加纯净。请注意,QHY600/QHY268/QHY461在HGC / LGC 切换点的增益分界值55,即在此模式下增益值需要设置在56才能最大程度发挥此模式的作用。我们建议您在必须要使用较高增益才能拍摄到画面的场景下使用该模式,如捕捉较暗天体,使用窄带滤镜在光害严重的情况下拍摄,等等。
读出模式#2 拓展满阱模式(Extend Fullwell Mode):拥有比常规输出模式高出近50%的满阱。适用于远程控制自动化拍摄下需要超长时间曝光的场景,因为此模式下可有效避免过曝,可以放心长曝光。
2CMS模式 (Mode-2CMS):基于前三种模式的基础上,在于通过两次取样,能够大幅度降低读出噪声。代价是读出速度慢了一倍,不过在深空摄影环境下多出几秒到十几秒的读出并不是问题。我们建议在深空摄影中需要扩展满阱功能时直接选用2CMS模式;而在一些既要防止过曝,又要严格保证读出速度的特殊场景下,使用基础模式。
目前,QHY600和QHY461支持Extend Fullwell Mode-2CMS;QHY268已经支持了Mode#0, Mode#1和Mode2#的对应的2CMS模式:Photographic DSO Mode-2CMS,High Gain Mode-2CMS,Extend Fullwell Mode-2CMS,需要Allinone驱动版本在20230412及以上。
在远程控制设备时,有时可能会出现读出卡在某一帧不继续拍摄的情况。由于远程台使用者经常无法实时监控及控制设备,难以及时处理问题。在新版本的QHY设备中,新增了自动跳过卡顿帧功能,即使某一帧读出发生意外停顿,系统也将在一定时间后自动终止本帧拍摄并自动开始下一个任务,继续拍摄任务。
(此功能需要将驱动及SDK更新至2021.10.23稳定版及之后的版本方可使用)
即使遇见了需要相机重启的状况,也可以使用12V电源重新启动相机取代断开/重新连接USB方法。由于电源比USB更容易实现远程控制,此举会提升远程天文台的使用便捷性。您可以使用可远程控制的电源重启相机,无需考虑如何在远程情况下重新连接USB。
型号 | QHY600PH M/C(标准版)
QHY600SBFL M/C (短后截距版) QHY600L(精简版,仅黑白) |
COMS芯片 | SONY IMX455 |
黑白/彩色 | PH、SBFL提供黑白/彩色双版本;
QHY600L 仅有黑白版本) |
前照/背照 | 背照式(BSI) |
像素大小 | 3.76um x 3.76um |
全解析度 | 有效像素分辨率为9576*6388。包含光学黑电平和过扫区总分辨率为9600*6422 |
有效像素 | 6100万像素 |
典型尺寸 | Full Frame 36mm x 24mm |
输出样本深度 | 原生16bit AD(0-65535灰度) |
满阱电荷数 | 普通模式 51ke- @1*1合并 / 200ke-@2*2合并 / 450ke-@3*3合并 扩展满阱模式 80ke- @1*1合并/320ke-@2*2合并/720ke-@3*3合并 |
帧率 | 全分辨率读出: 4.0FPS (8-bit output)
全分辨率读出: 2.5FPS (16-bit output) ROI读出:7.2FPS at 9600×3194, 22.5FPS at 9600×1080, 28FPS at 9600×768, 47FPS at 9600×480, 160FPS at 9600×100, |
读出噪声 | 1e- to 3.7e- |
暗电流 | 0.0022e/pixel/sec@-20C 0.0046e/pixel/sec@-10C |
曝光时间 | 40us – 3600sec |
推荐gain值设定* | 25(单位增益,适用于摄影模式*及拓展满阱模式)
56(高增益模式) *摄影模式的推荐gain值选择更为灵活。请参考“高级功能”部分对各种读出模式的介绍 |
辉光 | 芯片零辉光 |
快门类型 | 电子滚动快门 |
数据传输接口 | USB3.0 |
内置图像缓存 | 2GB DDR3(PH及SBFL系列);
1GB DDR3(L系列) |
制冷系统 | 双层半导体风冷制冷 在曝光时间小于1秒的连续模式下最大温差-30度(测试温度+20度)。曝光时间大于1秒的连续模式和单帧模式下最大温差-35度(测试温度+20度)。 |
光学玻璃窗口 | AR+AR双面增透;亮星光晕抑制型 |
防结露功能 | 密封腔硅胶干燥管;密封腔玻璃窗口加热器 |
望远镜接口 | 提供M54/M48螺纹转出(搭配标配接环) |
固件/ FPGA远程升级 | 支持 |
硬件帧序号 | 支持 |
功率 | 40W/100% 20W/50% 13.8W/0% |

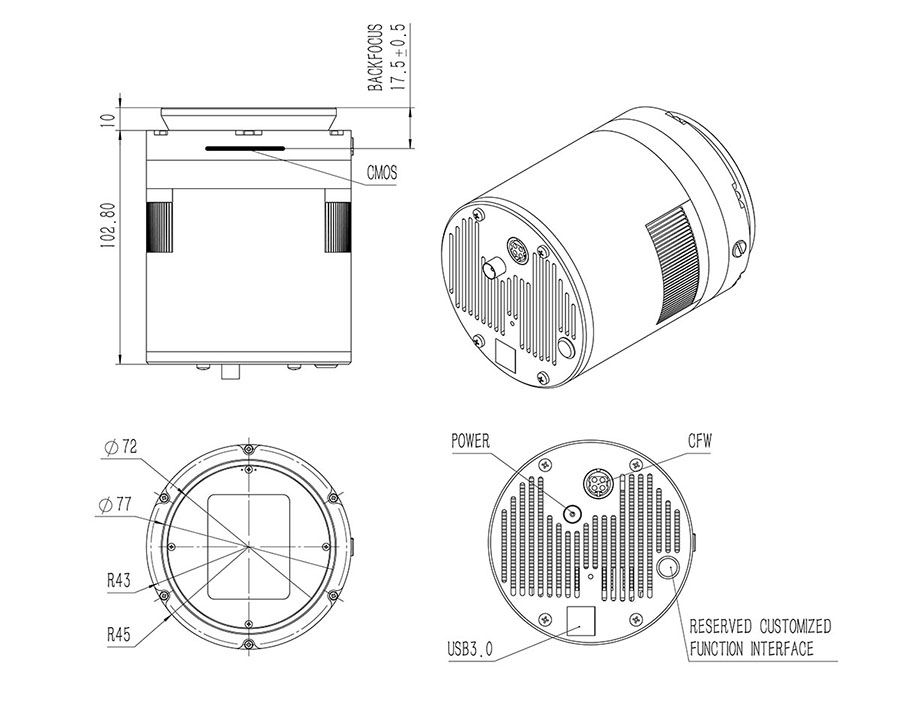

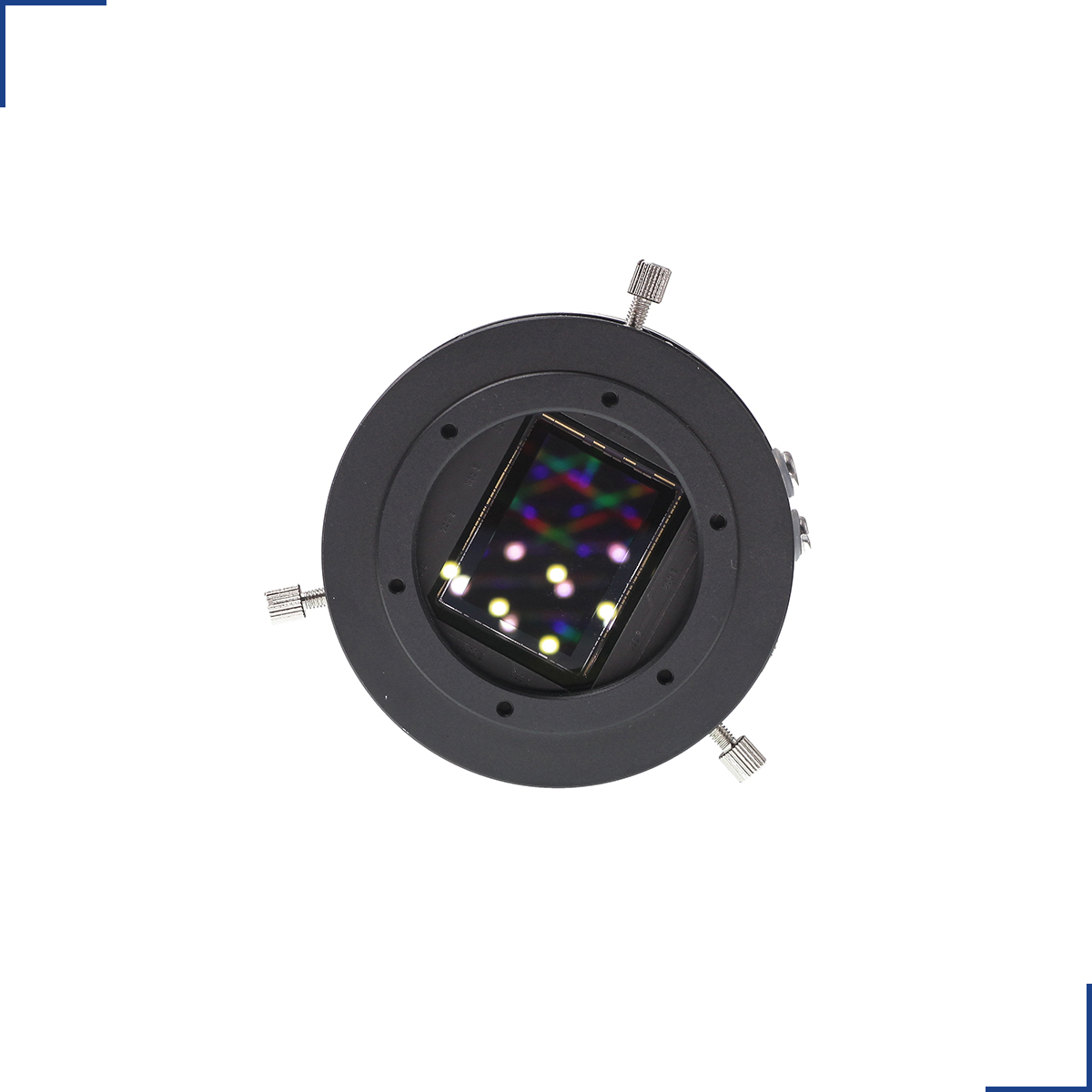

后截距 | 600PH/600L系列:17.5mm*(±0.2) *此截距不包含中心倾角调节环,如使用中心倾角调节环需增加6mm。详情请查看下方图纸。中心倾角调节环后带有M54*0.75内螺纹。600SBFL系列:14.5mm*(±0.3) *此截距为CMOS芯片到相机顶端截距,如配合QHYCFW滤镜轮则实际截距增量为12.5mm。关于截距增量请参考官网对接环方案的说明。 |
重量 | PH/SBFL系列:850g L系列:790g |
QHY600可以输出带有黑色区域(过扫描区域)的整个图像。包括“黑色”区域的总图像大小为9600 * 6422。光学黑电平区域位于图像的左侧,过扫描区域位于图像的底部。
光学黑电平区域和过扫描区域的不同之处在于,光学黑电平区域包括长时间曝光时的暗电流,而过扫描区域不包括曝光时间的暗电流。光学黑电平区和过扫描区都不能对光做出响应。因此,它被视为传感器的“非有效”区域。 在过扫描区域的底部。您可能会在单帧中找到一些“垂直点线”,并且在叠加后会变成一些垂直线,原因之一就是在覆盖区域中表示的“ FPN校准结果”,在有效图像区域中不会出现。
光学黑电平区和过扫描区通常用于精确校准,以及没有偏置帧和暗框帧或其他科学用途的校准。由于它是非图像区域,因此QHYCCD无法保证过扫描区域中的信号质量。如果不使用此区域,则可以在ASCOM驱动程序中选择“忽略过扫描区域”选项,或者在SharpCAP中选择有效区域范围的ROI。
在搭配接环之前,请仔细阅读以下说明。
要想正确安装接环,首先需要理解:为什么天文设备需要接环?接环的作用是什么?为什么会有规格不同的接环?应该如何选择接环?为此我们需要先了解两个概念:后截距和截距增量。
后截距(Back Focal Length, BFL),在相机领域通常指从镜片中心到传感器表面的距离。相机能够成清晰的像,必须要保证后截距符合镜头/望远镜所提供的标准要求。以下几种截距在天文摄影领域比较常见:
光学系统 | 后截距 |
典型的M48/M54螺纹彗差改正镜(MPCC)/平场镜 | 55mm或56mm |
佳能EF卡口单反镜头 | 44.1mm |
尼康F卡口单反镜头 | 46.5mm |
此外,还有一些其他的特殊规格,如高桥的折射/反射望远镜根据型号的不同,有不同的后截距标准。
注意:不是所有的设备都有望远镜都要求后截距有一个准确的数值!比如一些内嵌平场镜的高规格折射镜并没有对后截距的要求。此时使用相机内自带的接环套组是没有必要的,使用标准的T形接环(T-Mount)或者其他能成功连接相机和望远镜的方法都是可以的。
截距增量(Back focus Consumed): 由于接环间存在嵌合,组装后接环的增量不一定等于该接环本身的最大厚度。为方便计算,QHYCCD所提供的所有接环数据均以截距增量为基准,所有数据所显示的都是使用该接环对后截距的增量。

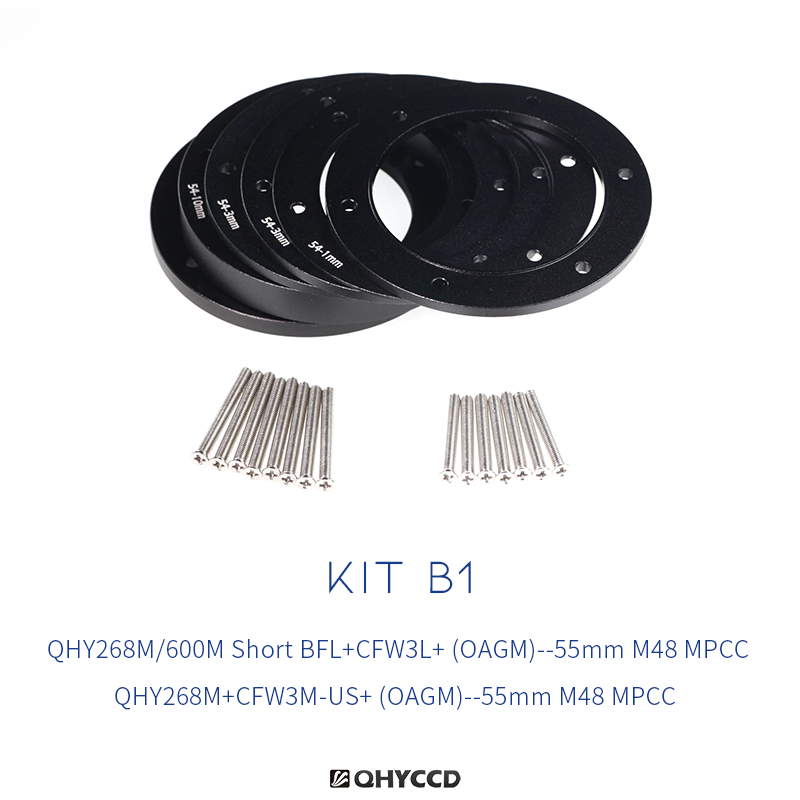

QHYCCD的大部分接环套组都采用六根螺钉固定厚度各不相同的垫片的方案。为什么不直接使用螺纹接环这种看上去更便利的方案呢?

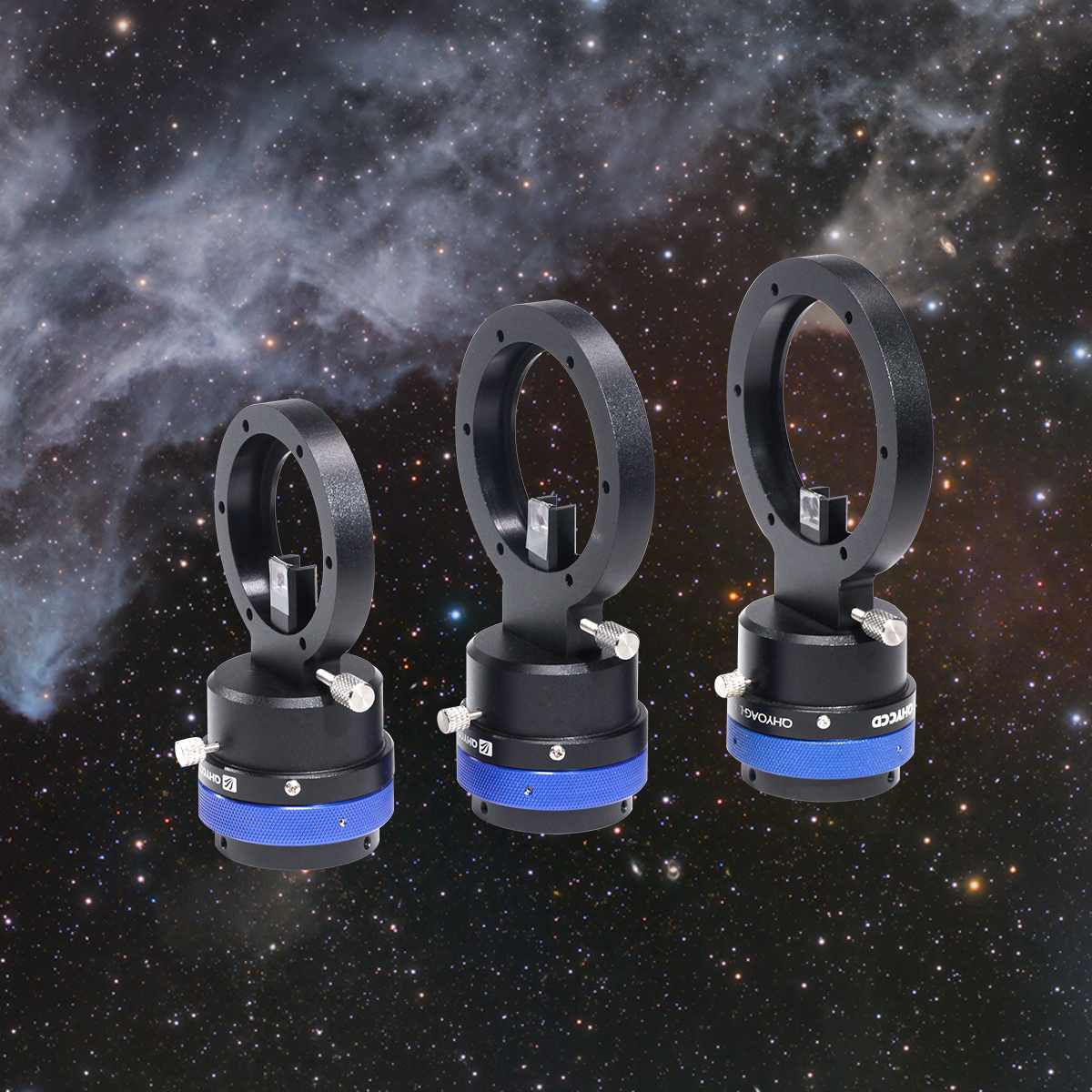

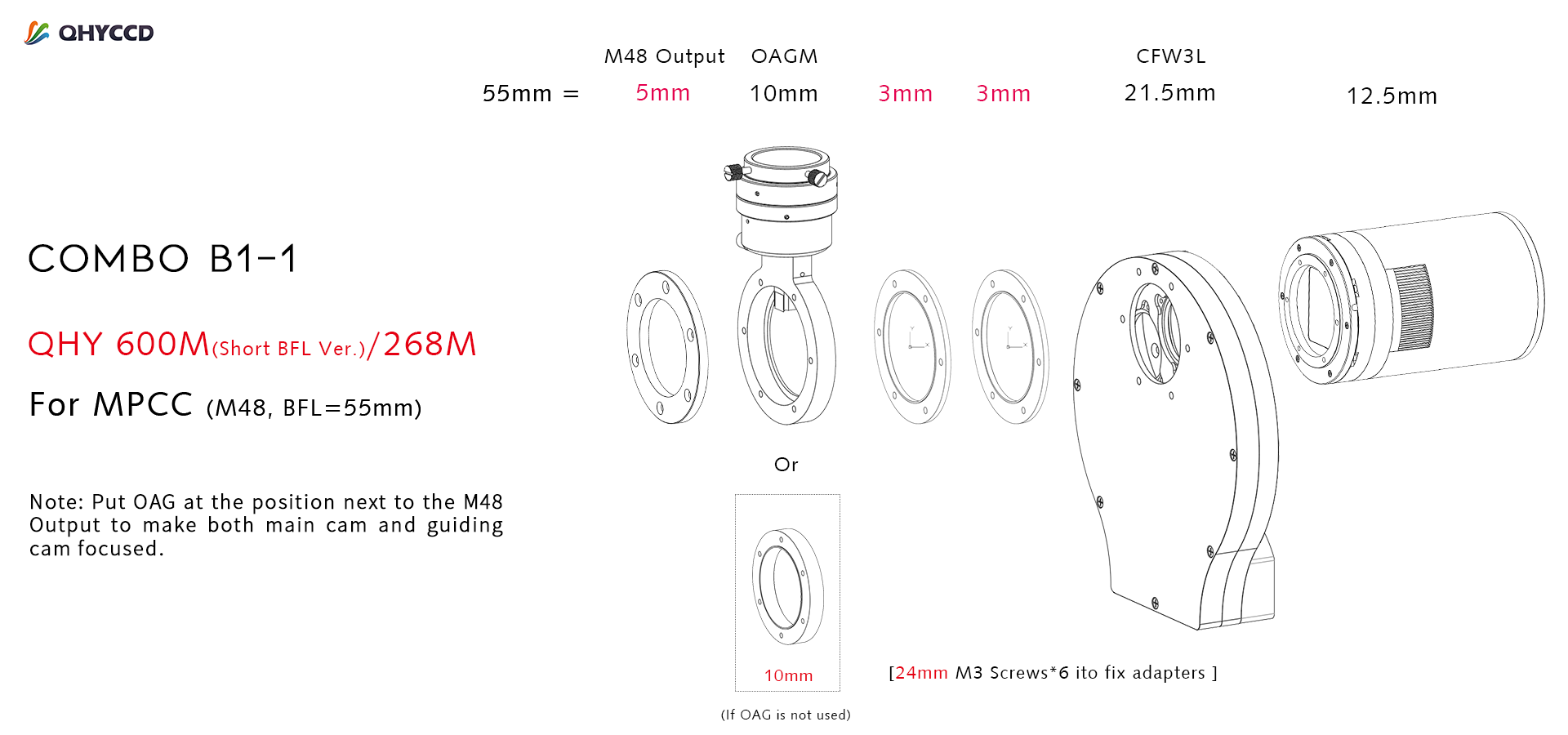

注意:请将OAG的位置尽可能前置(比如放在M48接环下面),同时讲OAG棱镜外拉一点,以保证主相机和导星相机同时合焦。

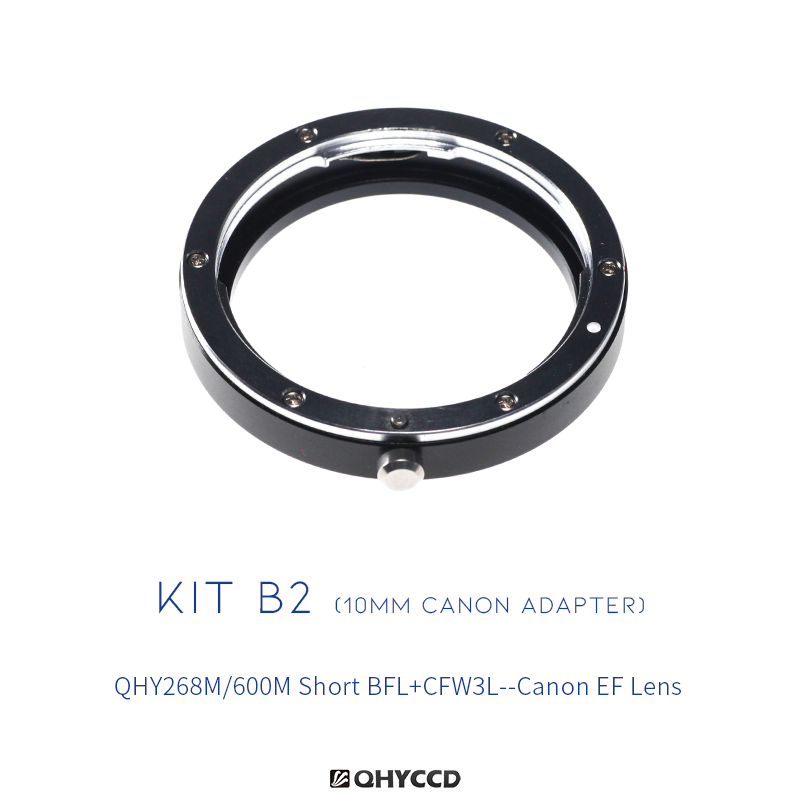

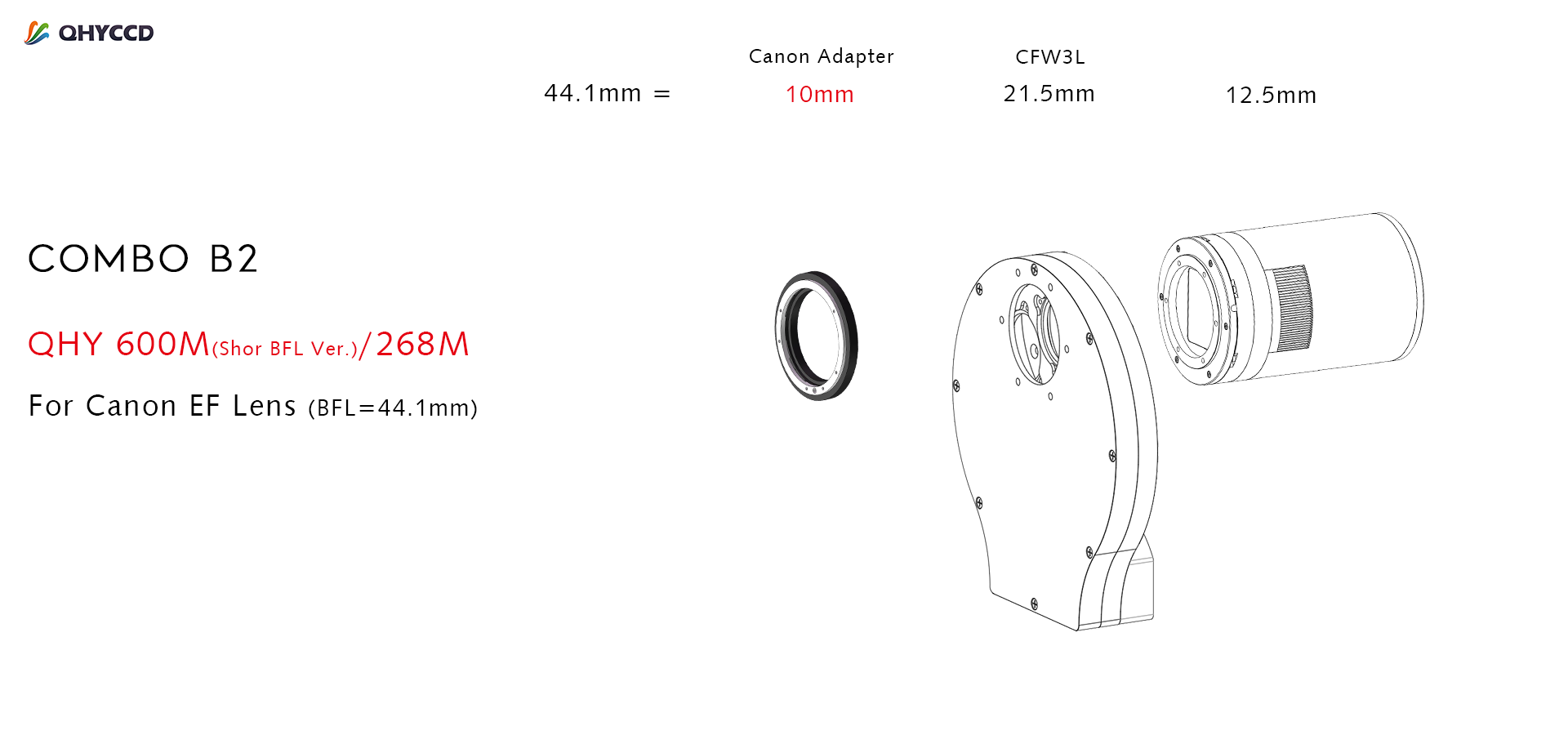

连接44.1mm佳能EF镜头(B2)
仅需一枚标准10mm佳能EF口转接环。

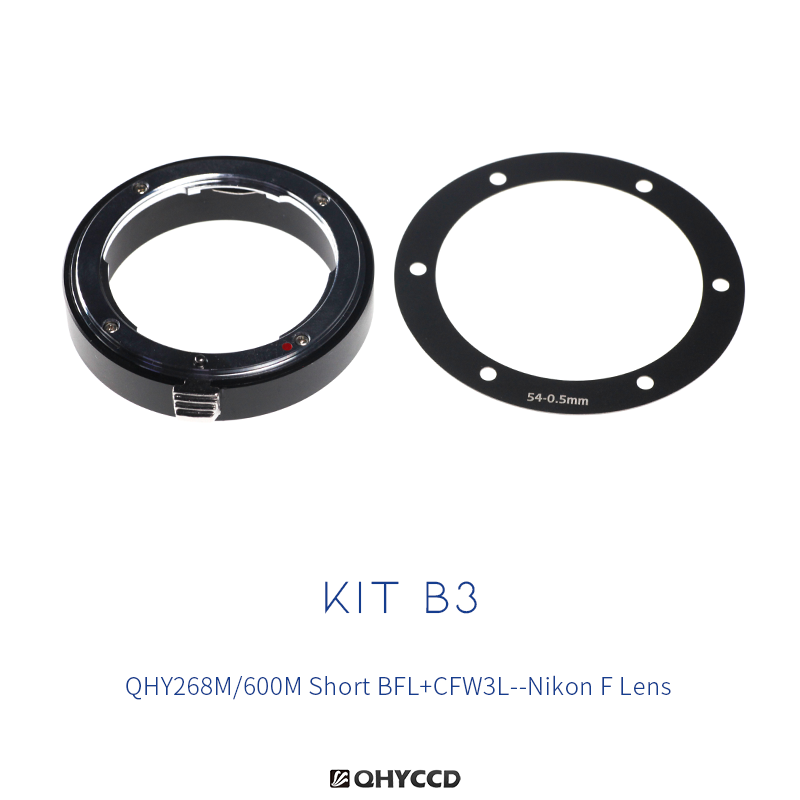

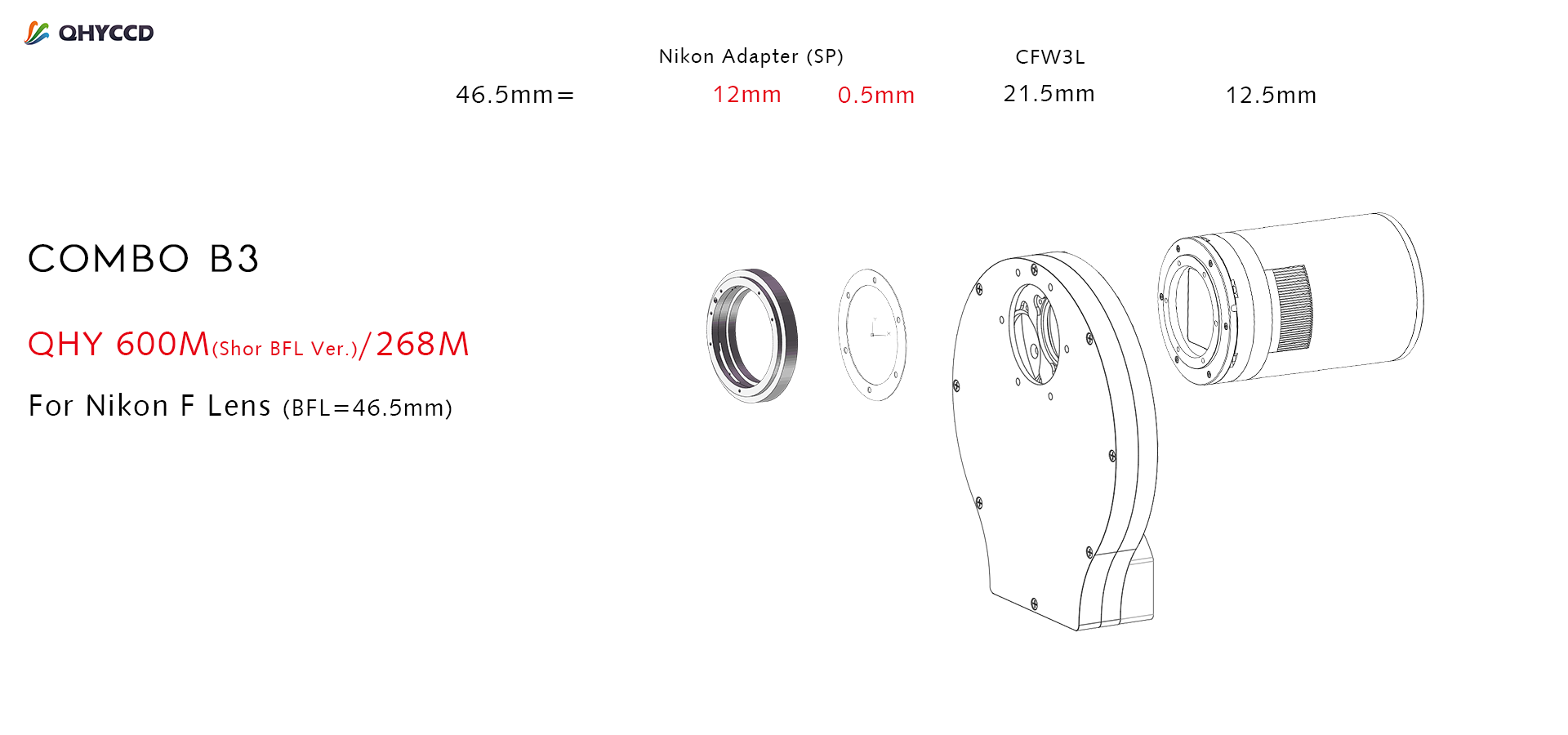

连接46.5mm尼康F镜头(B3)
建议16bit相机(QHY600,QHY268等)使用64bit软件,如SharpCAP x64,NINA x64。要拍摄,缓冲,显示和处理它,需要更多的内存。
注意:ALL-IN-ONE不包括电子极轴镜以及老型号CCD相机的固件!请在下方的单独链接里下载它们的文件。
ALL-IN-ONE包下载地址:https://www.qhyccd.cn/download/
ALL-IN-ONE包安装教程视频:https://www.bilibili.com/video/BV11r4y1u7d8
Drivers:相机运行的必需驱动,必须安装;
BroadCast WDM:广播驱动,配合Sharpcap,用于给OBS等直播软件提供直播讯号,如有直播需求的用户需要安装;
EZCAP:QHYCCD自研的相机控制及管理软件。通常推荐安装64位版本;
ASCOM Driver:需要根据您安装的ASCOM平台版本进行安装。(目前ASCOM最新版本是6.5)
ASCOM Driver CFW/CFW(RS232):两个驱动分别对应了USB控制滤镜轮和相机串口控制滤镜轮两种方式,建议拥有滤镜轮的用户两种驱动都勾选安装;
CP210x-VCP:串口驱动,有些电脑自带该驱动;没有自带此驱动的电脑在控制滤镜轮时可能会报错,建议选择性勾选安装;
各种软件的SDK(插件):根据您使用的软件类型,勾选对应软件的SDK即可。注意确认您所安装的软件是32位还是64位的,要根据对应版本选择SDK;
SharpCap:第三方软件,选择32位或64位安装。该安装途径已经过SharpCap官方授权,可放心使用。
QT Lib: 是保障64位软件能在部分兼容性较差的电脑上正常运行的插件,可选择性安装。
安装驱动过程中,不要让相机连接电脑!!等全部安装好后,再连接电脑。
选择安装位置:不论是第三方软件还是驱动的安装,如果设备空间允许的话,强烈建议使用默认安装位置,不要任意更改!软件默认的安装位置进行安装的话,All-in-one程序会在接下来自动将SDK安装至软件根目录;如果改变了安装位置,接下来您可能需要手动定位软件的根目录。
在全部内容安装完毕后会弹出两个文件夹分别是ASCOM驱动备份文件和SDK的备份文件目录,请记住它们所在的位置,方便以后使用。
ALL-IN-ONE安装流程结束后,再将相机连接电脑。
首先给制冷相机接入12V电源(如果是行星导星相机则无需电源),然后通过USB3.0数据线将相机连接至您的电脑。在将相机连接至电脑之前一定要确保设备已经接入电源。如果在软件内能够正常识别并工作,即说明软件驱动安装成功。
注意:制冷相机的输入电压不能低于11.5V否则不能正常运行。同时也不要高于13V。
此处仅提供各软件的连接方式及基础功能说明,关于软件的详细功能请参考各软件的使用说明。
注意:对于传感器尺寸较大的相机,如QHY600等全画幅以上的相机,请尽可能使用64位版本的软件。
注:在SharpCap4.0 (3.2BETA)中,已经新增了中文版本。该版本由QHYCCD进行主要汉化及校对工作,欢迎大家使用,并欢迎大家提供反馈意见。在下方我们依然按照3.1英文版进行说明
开启SharpCap。点击菜单栏中的摄像头,然后在选中相机。如果前面所提及的软件和驱动都安装成功,那么视频图像就会自动出现,同时也可以在软件的左下角看到帧率,如下图所示。
界面主要功能介绍:
Capture Profiles:预设管理。SharpCap软件重启后默认设置重置。如果经常使用一个或者多个参数配置,可以在调整好下方参数后点击保存,在再次打开软件前便可直接调用该预设。
Exposure:设置曝光时长。勾选LX mode后可以把单帧曝光时长调至更长。
Gain:相当于普通数码相机的iso。数值越大,感光度越高。
Frame Rate Limit:限制最大帧率,默认不设限,可自行调节。
Offset:偏置调节。当对相机进行完全遮光后,可能会发现图像并不是真的全黑。可以通过调整偏置(offset)来获得一个更好的暗场。可以通过打开直方图(histogram)来确认这一点。
USB Traffic:控制数据传输速率(帧率)。当数值为0时,相机达到最大帧率。
Enable Broadcast Mode:开启广播驱动,具体使用方法可参考下载界面的说明。
Read Mode:部分型号具有可以切换高低增益模式的功能。
Color Space:选择色彩空间(输出格式)。Raw8/Raw16为8位或16位的Raw格式,输出保存的视频图像为黑白(即使传感器为彩色,需要通过debayer进行色彩还原);RGB24为非Raw格式,可直接输出彩色图像,但占用空间较大。
Capture Area:可选择使用何种分辨率进行拍摄。
Binning:使用像素合并进行拍摄。
Output Format:选择输出格式。
Debayer Priview:显色预览。当此项功能开启时,即使选择raw格式,屏幕预览区也会显示彩色图像。但此时保存出的图像仍然是黑白的,请注意。
Gamma,Brightness,Contrast:对应伽马值、亮度、对比度调整。我们建议在正常情况下不必调整这三项参数。
White Bal (R/G/B):彩色相机白平衡校准功能。具体校准方法可以参考彩色相机页面下的对应说明。黑白相机则无需此功能。
直方图:重要的图像参考,可以用来检测白平衡是否准确、offset的设置以及图像是否过曝等。和普通数码单反的直方图原理一致,建议具有图像基础的人使用。
Thermal Controls:制冷控制。制冷相机接入12V电源后,温度控制电路就会启动,您可以通过调整下图中的设置来控制CMOS的温度。控制温度主要有两种方式,一种是调整制冷器功率(Cooler Power),一种是设置目标温度(Target Temperature)。如果您想要通过设置目标温度这种方式来直接控制CMOS的温度,可先点击“Auto”再来通过调整滑动条来设置目标温度。
由QHYCCD开发的软件,对于QHYCCD相机,它拥有基础的拍摄功能。
安装EZCAP_QT软件并通过USB3.0数据线将相机连接至您的电脑。启动EZCAP_QT,在Menu->Camera中点击”Connect”,如果相机是成功的连接的,EZCAP_QT软件的标题就会显示相机的固件版本以及相机的ID,如下图所示;
可在Language中切换成简体中文。
在 “相机设置” 中点击“温度控制”,设置CMOS传感器的温度。您可以开启“自动 ”来设定目标温度。比如,在此我们设置目标温度为-10C。CMOS传感器的温度将会很快下降到此温度(大约需2-3分钟)。如果您想要关闭制冷,您可以选择“停止”。如果您只想设置制冷功率而不设置温度,您可以设置功率的百分值。
使用预览窗口(preview tab)来进行预览,还可以使用对焦工具来进行对焦。然后使用拍摄窗口(Capture tab)来捕获图像。
在EZCAP_QT中有一个图像任务规划器,用于拍摄序列。
执行AllInOne安装,勾选BroadCast WDM Camera选项。
安装过程执行结束,右键计算机找到设备管理器,查看有图像设备名称为QHYCCD BroadCast WDM Camera即为安装成功。
使用:
通常使用sharpcap连接相机作为广播端,连接相机之后需要打开Enable Live Broadcast开关进行广播。
常见的配合软件(即广播接收端)有:UFOCAPTURE、HANDYAVI、QQ视频功能等。AMcap测试效果图:
QQ视频测试效果图:
UFOCAPTURE测试效果图:
注意事项:
型号 | Unity Gain |
QHY600M/C | 25 |
QHY268M/C | 30 |
QHY461PH | 26 |
*仅建议制冷相机拍摄深空天体时参考unity gain进行设置。行星相机拍摄方式不同,需要根据情况自由选择gain值。
*对于原生16bit的型号,如QHY600,QHY268等,在默认的摄影模式(Photographic DSO Mode)下可以直接把gain设置为0,因为即使最低增益也可以满足要求。不过在扩展满阱模式下仍建议使用Unity Gain。
OFFSET设置的正确方法是:在某一个增益下,分别拍摄偏置场和暗场,然后观察图像的直方图分布。
可以看到直方图分布是一个峰。通过改变OFFSET,可以使得这个峰向左或者向右平移。我们需要确保整个这个峰都要大于0,不能被0给截掉。同时,为了能有所冗余,因此需要比零略大一些,比如大100到几百个ADU,甚至几千ADU都是可以的。但是也不能太大,否则会占用掉0-65535中有效的动态范围。
需要注意,不同增益下,这个峰的宽度是不相同的,在高增益下这个峰就会变宽。因此在低增益下合适的OFFSET值,在高增益下未必合适。很可能由于这个峰变宽了导致这个峰的部分被0给截掉。
APS彩色CCD系列相机 | MAXIMDL转彩色设置(X,Y) | |
QHY8L | RGGB | X=0,Y=0 |
QHY10 | RGGB | X=0,Y=0 |
5II系列 | ||
QHY5LIIC | GBRG | X=1,Y=0 |
5III系列 | ||
QHY5III174C | RGGB | X=0,Y=0 |
QHY5III178C | RGGB | X=0,Y=0 |
QHY5III185C | RGGB | X=0,Y=0 |
QHY5III224C | GBRG | X=0,Y=1 |
QHY5III290C | GBRG | X=0,Y=1 |
QHY5III462C | GBRG | X=0,Y=1 |
QHY5III485C | RGGB | X=0,Y=0 |
QHY5III585C | RGGB | X=0,Y=0 |
QHY5III678C | RGGB | X=0,Y=0 |
QHY5III715C | GBRG | X=0,Y=1 |
USB3.0制冷CMOS相机 | ||
QHY128C | RGGB | X=0,Y=0 |
QHY163C | BGGR | X=0,Y=0 |
QHY165C | RGGB | X=0,Y=0 |
QHY168C | RGGB | X=0,Y=0 |
QHY174C | RGGB | X=0,Y=0 |
QHY178C | RGGB | X=0,Y=0 |
QHY183C | RGGB | X=0,Y=0 |
QHY247C | RGGB | X=0,Y=0 |
QHY367C | RGGB | X=0,Y=0 |
QHY410C | RGGB | X=0,Y=0 |
QHY268C | RGGB | X=0,Y=0 |
QHY600C | RGGB | X=0,Y=0 |
QHY294C | RGGB | X=0,Y=0 |
QHY533C | GBRG | X=0,Y=0 |
保证拍摄设备接地对于远程台和野外拍摄用户都十分重要。连接为一个整体的拍摄设备(包括赤道仪、相机、电脑等)有一台可以有效接地,接保证设备正常运行(即共地)。然而,电脑/赤道仪的配件质量往往良莠不齐,220V转12V适配器可能存在漏电现象,如果没有很好的接地,会在USB接口的地(金属外壳)和供电电源线的地(金属外壳)之间形成很高的电压。如果USB和供电电线与相机接触非常良好,那么由于在相机处形成了共地,使得设备能够正常运转。
但是在相机处形成的共地是非常危险的,一方面容易导致USB连接不可靠,经常出现使用过程中USB连接丢失的现象,另一方面还有潜在的损坏端口的风险。因此在设备投入使用前,应该确保电脑和适配器接地良好。
常见的因为计算机或者电源适配器漏电到导致USB不稳定或者端口损坏情况有:
具有9芯线插座和USB插座的相机,在相机处共地;
具有USB插座和金属外壳的相机,连接望远镜和赤道仪后,赤道仪的地和计算机的地在相机处共地;
上述可能导致USB连接不稳定,经常丢失连接,USB端口烧毁,色轮;接口烧毁等问题。
可以使用万用表的交流电压档来检测电脑和适配器之间是否有漏电发生。方法是先不要连接相机,一个表笔接USB插头的金属外壳,另一个表笔接电源适配器的DC输出插头的负极(一般是内正外负)。如果两者之间电压很小,则不存在漏电或者已经通过电源插头的地实现了良好的接地,如果有几V到几十V的电压,则有漏电且没有良好接地。需要检查220V电源插头是否能提供良好的地。
另外一个办法是用试电笔。测试各个电源适配器的负极,电脑的金属部分,赤道仪的金属部分是否漏电。
如果没有办法避免,则需要单独用一根导线,将电脑的地(一般接金属外壳)和220V转12V适配器的负极连接,实现共地。
在使用相机的过程中,应该避免热冲击。所谓热冲击是指当制冷器的温度骤然上升或下降时,制冷器由于热胀冷缩原理所要承受的内部强应力,距离的热冲击会缩短制冷器寿命甚至彻底损害制冷器。因此,当您开始使用制冷器来调整CMOS的温度时,您应该避免一下就将制冷器开启到最大功率,而应该逐步的增大制冷器的功率。在断开电源前,如果制冷器的功率比较高,也应逐步减小制冷器的功率然后再断开电源。
如果您发现在CMOS传感器上有灰尘,可以拆下相机的前半部分,然后使用单反相机传感器用的清洁套装清洁CMOS传感器。CMOS传感器清洁过程中一定要小心谨慎。您同样可以使用单反清洁工具或者镜头纸来进行清洁。注意用力不能过大,因为涂层很脆弱很容易被擦出划痕。
CMOS传感器位于CMOS腔内。在相机的前端的侧面有一个孔。 如果CMOS腔内有潮气使得传感器玻璃结雾,您可以通过这个孔连接硅胶管来进行干燥。请在硅胶棒中放入有效的硅胶干燥剂并确保里面有棉花以防止硅胶进入到CMOS腔内。
如果环境湿度非常大,CMOS密封腔的光学窗口就可能有结露的问题,相机有一个内置的加热板来给传感器加热来防止结雾,在大多数情况下,它的效果非常明显。如果结雾问题仍然存在,请尝试以下方法:
1. 避免让相机朝向地,冷空气的密度要比热空气的密度大,如果相机朝下向地,冷空气会更容易接触到玻璃使得它降温进而结雾。
2. 提高CMOS传感器的温度。您可以稍微提高一下CMOS传感器的温度来防止玻璃结雾。
3. 检查加热板是否工作,如果加热板没有工作,玻璃会非常容易结雾,通常情况下加热板的温度在25℃的环境下可以达到65-70℃。如果它没有达到这么热,有可能是因为加热板损坏,您可以联系我们来更换加热板。
如果相机一直卡死,它有可能是多种原因导致的,您可以按照下面的提示进行检查。
1) 您的电脑配置的是否是VIA芯片组或者一些类型的主板,在SharpCap上根本不出图(但是在ASCOM上工作却正常)在这种情况下,您需要开启相机的DDR缓冲
2) 您的电脑和赤道仪是否漏电?这可能会导致漏电流通过GND从电脑上转移到相机上。这有可能会影响USB传输、丢失数据包、相机卡死。您需要确保电脑和赤道仪都很好的接地。
3) USB接口的电压是否足够高?一些电脑的USB接口电压达不到5V。这样可能会导致相机一直卡死。在这种情况下,您可以选择通过使用带电源的USB3.0 Hub来连接电脑和相机,这样能够确保相机得到5V的电压。
4) CPU使用率是否太高?如果CPU使用率过高,将会导致很多帧丢失并且会使得相机卡死。您可以增大USB traffic值来降低FPS,从而获得更稳定的图像传输。
5) USB连接线是否连接牢靠?有时相机与USB连接线的连接问题以及电脑与USB连接线的连接问题会导致信号丢失并且使相机卡死。尤其是当USB连接线移动时。在这种情况下,您可以尝试在USB接头和插口部分涂一些硅油。这样会使得USB连接更加稳定。
6) 避免静电。有时人体上携带的静电会导致相机卡死。在触碰相机前,您可以接触一下电脑机箱外壳来释放静电。
7) 一些计算机的前置USB接口不太适合高速数据传输(原因是它们是通过连接线连接到主板的,这样使得信号完整性变差)。如果您发现相机在前置USB接口使用时一直卡死,您可以尝试将相机连接至它的后置USB接口(它们直接连接到了主板的芯片组)。
8)系统中USB选择性暂停功能开启会引起相机在长时间工作中的卡死情况。请根据以下步骤关闭此选项。
Windows电源设置步骤:1. 点击“开始键”,点击“设置”。2. 点击“电源和睡眠”, 点击“其他电源设置”。3. 点击“更改电源计划”。4. 点击“更改高级电源设置”。5. 默认情况下“USB 选择性挂起”功能是开启的,会导致图像卡死,帧率低,视频不流 畅,图像没有刷新,等等一系列问题。我们需要禁用这个功能。6. 禁用此功能。
9)当遇到更新Sharpcap软件后连接相机无法输出帧率情况时,请下载AllInOne安装包,安装时勾选sharpcap选项。安装包会自动更新sharpcap中的QHY SDK 。完成后重启sharpcap软件。
上图是典型的因为USB数据传输错误导致的部分图像丢失导致图像错位的情况。
原因是由于USB通讯质量问题,或者外部干扰问题,导致正在传输的USB图像数据包数据错误,无法通过CRC校验,从而SDK判定为一次USB传输错误。SDK会对通讯错误进行修复,避免出现死机,但是这一包数据也会丢失。造成这种现象。
检查以及解决方法是:
(1)USB线损坏或者USB接触不良引起的通讯质量问题: 解决方法是更换USB线,并且检查USB线到电脑的连接,以及USB线到相机的连接是否过于松动;
(2)在使用了某一些信号不匹配的HUB,可能会导致此类问题,可以直连或者尝试更换其他型号HUB(建议使用有源HUB);
(3)由于交流适配器漏电引起的通讯干扰问题,需要检查系统里面每一个设备的交流适配器是否都良好接地;
(4)使用了版本不匹配的SDK和固件,下载最新安装包(QHY最新发布了AllInOne安装包可以实现一键自动替换SDK,您只需要在安装包中勾选相应软件),或者请求QHYCCD技术支持远程协助。
根据USB3.0的特性,USB3.0的最大线缆支持长度约为3米,在3米以上就会无法保证传输稳定性。为了保证图像质量,QHY标配USB线缆为1.5米。如果有延长USB线缆的需求,请告知经销商,并选用选配件中QHY推荐的有源USB延长线(带有信号放大器)。
1.准备配件:
可支持远程断电插排x1 (建议使用可以单独控制每个插孔版)
带有12V供电USBHUB x1 (该USBHUB可支持12V断电设备重置,可联系QHY咨询建议型号)
使用步骤:
使用带有12V电源供电的USBHUB,连接到可支持远程断电的220V电源插孔上。可以每次开机以后自动连接一下USBHUB电源,可以实现一次远程重连。
该方案适用于USB供电的设备,(QHY导星行星系列相机,QHY小号制冷)
2.设备管理器-管理-服务和应用程序, 将 DevicesFlow_22569 和 Devquery Background Discovery Broker 启用。
3.BIOS,在Power Management选项中,把高级电源管理模式由s3(STR)更改为S1(POS)。
