制冷相机接环方案 2.0
固定组合的接环套装可以满足大部分主流需求（如55mm/56mm后截距M48/M54接口的改正镜，佳能/尼康单反镜头等），其中55mm截距方案作为大部分新款制冷相机的标配件附送。用户可以根据需求选择相应的接环套组，即可保证合焦，无需自行测量匹配。
Related Products
接环方案综述
前言
在搭配接环之前，请仔细阅读以下说明。
要想正确安装接环，首先需要理解：为什么天文设备需要接环？接环的作用是什么？为什么会有规格不同的接环？应该如何选择接环？为此我们需要先了解两个概念：后截距和截距增量。
什么是后截距？
后截距（Back Focal Length, BFL），在相机领域通常指从镜片中心到传感器表面的距离。相机能够成清晰的像，必须要保证后截距符合镜头/望远镜所提供的标准要求。以下几种截距在天文摄影领域比较常见：
| 光学系统 | 后截距 |
| 典型的M48/M54螺纹彗差改正镜（MPCC）/平场镜 | 55mm或56mm |
| 佳能EF卡口单反镜头 | 44.1mm |
| 尼康F卡口单反镜头 | 46.5mm |
此外，还有一些其他的特殊规格，如高桥的折射/反射望远镜根据型号的不同，有不同的后截距标准。
注意：不是所有的设备都有望远镜都要求后截距有一个准确的数值！比如一些内嵌平场镜的高规格折射镜并没有对后截距的要求。此时使用相机内自带的接环套组是没有必要的，使用标准的T形接环（T-Mount）或者其他能成功连接相机和望远镜的方法都是可以的。
什么是截距增量？
截距增量(Back focus Consumed): 由于接环间存在嵌合，组装后接环的增量不一定等于该接环本身的最大厚度。为方便计算，QHYCCD所提供的所有接环数据均以截距增量为基准，所有数据所显示的都是使用该接环对后截距的增量。
为什么使用六颗螺钉的固定方式？
QHYCCD的大部分接环套组都采用六根螺钉固定厚度各不相同的垫片的方案。为什么不直接使用螺纹接环这种看上去更便利的方案呢？
- 由于加工精度问题，所有使用螺纹连接的组件拧到底之后的位置必然和理想位置存在差异。除引起强迫症不适外，个别情况也可能影响平衡；
- 如果设备较重，且接环之间使用了过多螺纹的话，在长期使用后容易导致松脱。因为赤道仪在运动时相机的位置是经常变化的，螺纹可能在重力影响下反向旋转。
- 垫片式方案更容易进行微调。由于每个人设备不尽相同，精度也存在细微差异，如果需要截距精确调整的话，可以在标准方案基础上自由添加或减去个别垫片也达成更加适合自己的截距方案。
相机的建议搭配组合
目前我们的接环组合都是根据以下组合的截距为基准的，这也是我们推荐的在光学上搭配合理的组合。如果使用建议之外的组合可能会导致接环套装无法达成目的。另外，考虑到不是所有用户都会使用OAG，我们会在部分接环套装中额外提供一枚10mm接环以取代OAG原有的位置。
黑白相机建议的搭配组合
传感器为一英寸及以下相机，如QHY533/183/178/174等，我们建议搭配CFW3S-US或SR+OAGS的组合。如果使用1.25寸的滤镜框较厚，建议使用更厚的CFW3S-SR：
| 相机 | CFW3S-US, 小号超薄滤镜轮 | OAGS, 小号OAG | |
| 后截距（mm） | 17.5 | 15.5 | 10 |
传感器为3/4英寸的相机，如QHY163/294等，建议搭配CFW3M(US)+OAGM:
| 相机 | CFW3M-US, 中号超薄滤镜轮 | OAGM, 中号OAG | |
| 后截距（mm） | 17.5 | 17.5 | 10 |
APS-C黑白相机目前只有QHY268M一种型号。QHY268M可以使用两种滤镜：2寸带框滤镜，使用L号滤镜轮：或者使用36mm无框滤镜，使用M号超薄滤镜轮。根据我们的估算，当主镜焦比大于f/4时可以使用36mm滤镜；如果您使用小焦比快镜，如f/2.8，建议使用两寸带框滤镜。
| 相机 | 滤镜轮 | OAGM, 中号OAG | |
| 后截距（mm） | 12.5 | 21.5（CFW3L） | 10 |
| 12.5 | 17.5 （CFW3M-US） | 10 |
全画幅黑白相机有QHY600M-PH（标准）和QHY600M-PH SBFL（超短）两种种型号。建议搭配CFW3L+OAGM。其中如果您的光学系统对截距有一定要求时，比如55mm/56mm，或者接单反镜头，请选择QHY600M-PH SBFL（超短）版本。
| 相机 | CFW3L, 大号滤镜轮 | OAGM, 中号OAG | |
| 后截距（mm） | 17.5（标准） | 21.5 | 10 |
| 12.5（超短，连接滤镜轮时） | 21.5 | 10 |
接环套组适用范围及标配型号
为方便用户使用，目前我们将连接55mmM48改正镜的接环组作为部分型号的标配。详情见下表：
| 组合 | 适用型号/组合 | 转出规格 | 获取方式 | 备注 |
| A1 | QHY294M/163M+CFW3M-US+(OAGM) | 55mm截距M48螺纹 | 标配 | |
| A2 | QHY294M+CFW3M-US | 佳能EF卡口 | 另购 | |
| A3 | QHY294M+CFW3M-US | 尼康F卡口 | 另购 | |
| B1 | QHY268M+CFW3M-US+(OAGM) QHY268M+CFW3L+(OAGM) QHY600M-SBFL（短截距版）+CFW3L+(OAGM) |
55mm/56mm截距
M48/M54螺纹 |
标配 | 2023年改版后，可以兼容55mm/56mm截距、M48/M54螺纹的交叉组合；
搭配M54规格的尼康/佳能卡口接环（另购），可以连接佳能EF卡口镜头/尼康F卡口镜头 |
| B2 | 多种 | 佳能EF卡口 | 另购 | 10mmM54佳能EF卡口接环*1，可匹配多种组合 |

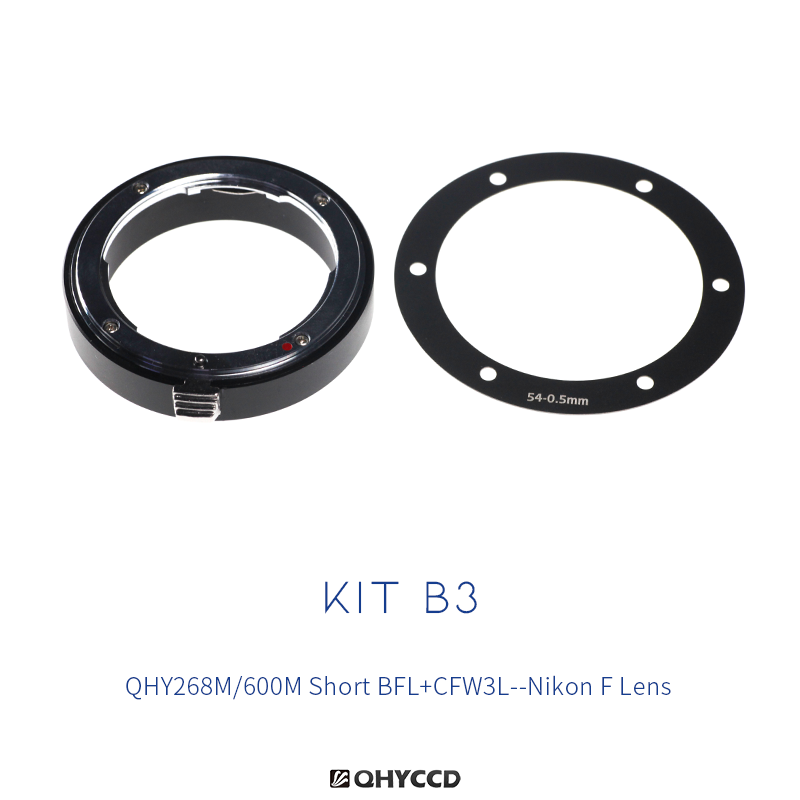

| B3 | 多种 | 尼康F卡口 | 另购 | 12+0.5mmM54尼康F卡口接环*1，可匹配多种组合 |
| B4 | QHY268C（新款） QHY600C-SBFL（短截距版） |
55mm截距M48改正镜 | 标配 | |
| C1 | QHY600M-PH（标准版）+CFW3L | 55mm/56mm截距
M48/M54螺纹 |
标配 | 2023年改版后，可以兼容55mm/56mm截距、M48/M54螺纹的交叉组合 |
| D1 | QHY268C（老款）/410C/168C/247C/367C/128C | 55mm截距M48改正镜 | 标配 | |

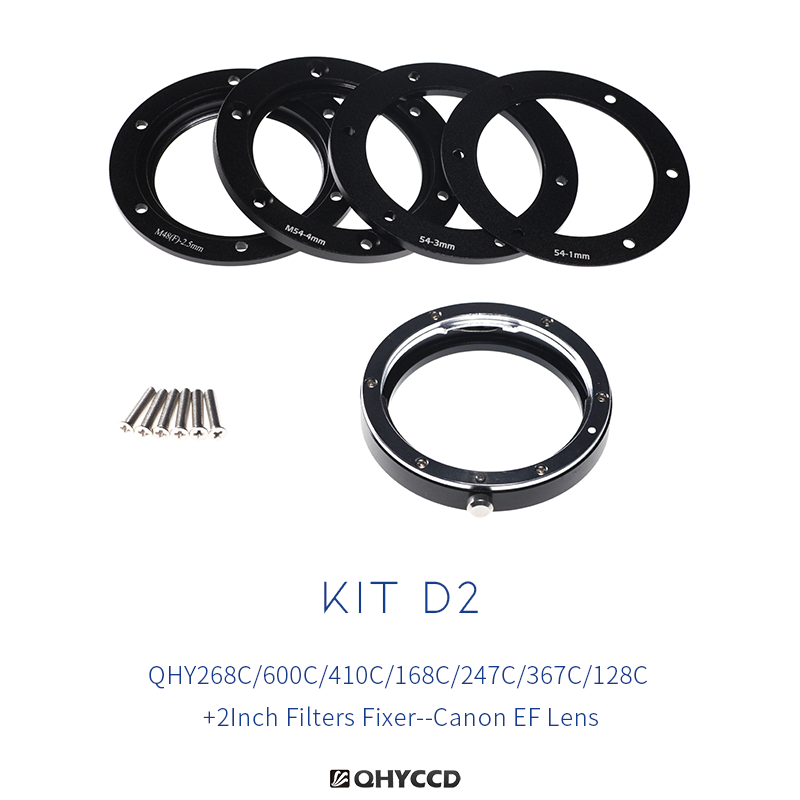

| D2 | QHY268C（老款）/410C/168C/247C/367C/128C | 佳能EF卡口镜头 | 另购 | |

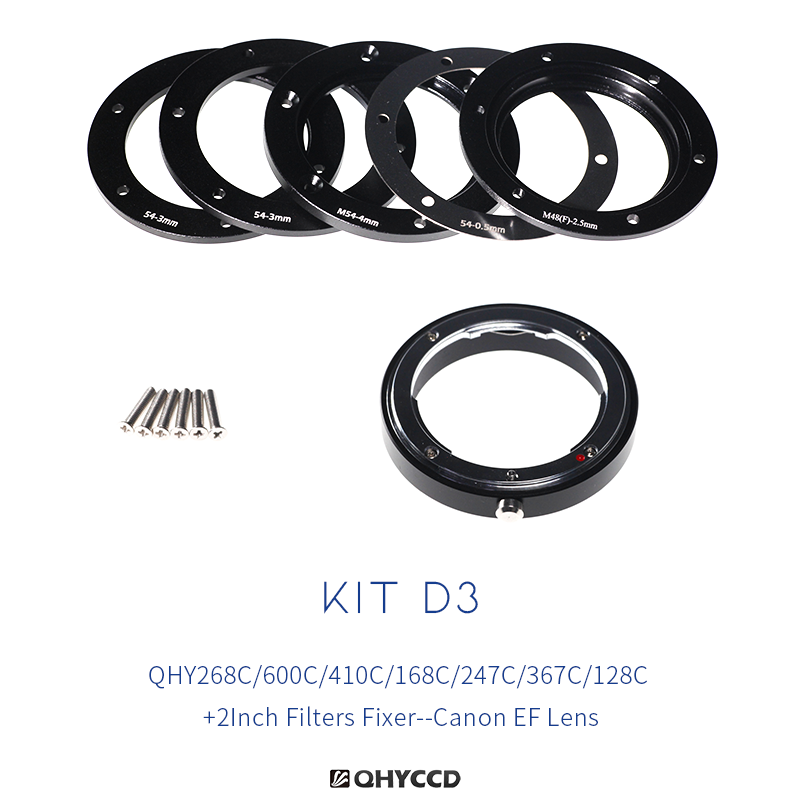

| D3 | QHY268C（老款）/410C/168C/247C/367C/128C | 尼康F卡口镜头 | 另购 | |
| E1 | QHY533C/294C/163C/183C | 55mm截距M48改正镜 | 533C标配，其余另购 | 搭配M54规格的尼康/佳能卡口接环（另购），可以连接佳能EF卡口镜头/尼康F卡口镜头 |
| F1 | QHY533M | 55mm截距M48改正镜 | 标配 | 搭配M42规格的尼康/佳能卡口接环（另购），可以连接佳能EF卡口镜头/尼康F卡口镜头 |
*OAG为选配件。如果不使用OAG，请使用接环组中配备的10mm接环以取代OAG原有的位置。
QHY268M/QHY600M-PH SBFL（短截距版）/QHY268C（新款）方案
QHY268M
QHY268M可以使用两种滤镜：2寸带框滤镜，使用L号滤镜轮：或者使用36mm无框滤镜，使用M号超薄滤镜轮。根据我们的估算，当主镜焦比大于f/5时可以使用36mm滤镜（有用户使用f/4系统反馈可以正常使用）；如果您使用小焦比快镜，如f/2.8，建议使用两寸带框滤镜。
| 相机 | 滤镜轮 | OAGM, 中号OAG | |
| 后截距（mm） | 12.5 | 21.5（CFW3L） | 10 |
| 12.5 | 17.5 （CFW3M-US） | 10 |

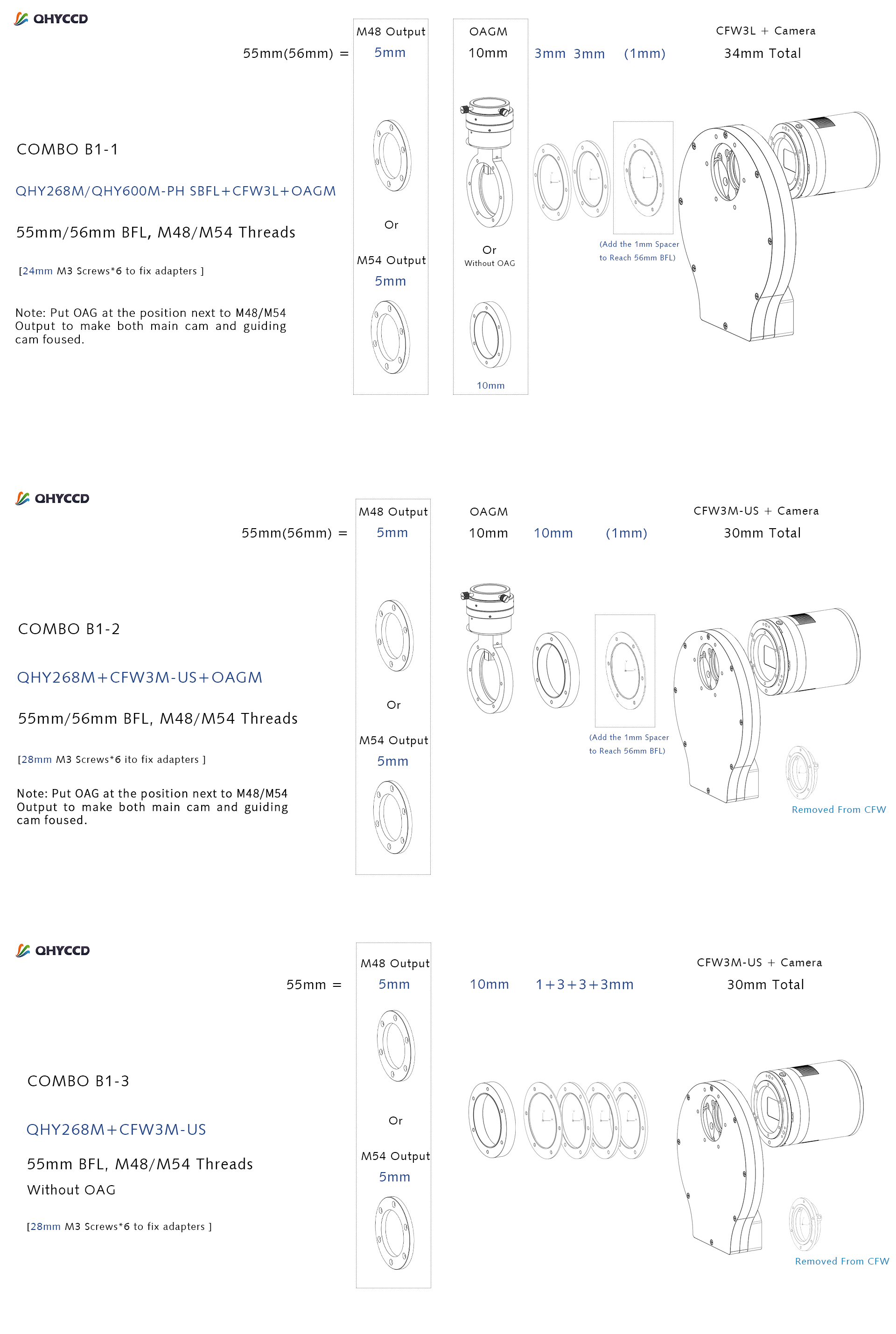

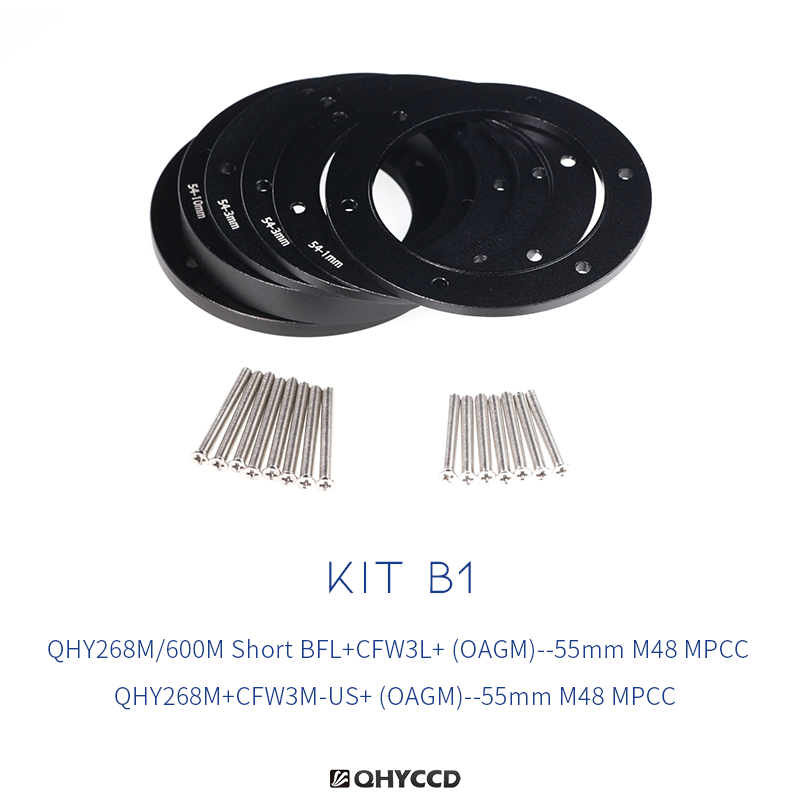

连接55mm M48改正镜（B1）
接环组B1，可以搭配中号超薄（CFW3M-US）/大号滤镜轮（CFW3L）实现55mm M48/55mm M54/56mm M48/56mm M54等多重规格，可覆盖绝大多数改正镜等光学组件等截距要求。B1接环组为QHY268M以及QHY600M-PH SBFL（超短截距版）的标配件。
注意：请将OAG的位置尽可能前置（比如放在M48接环下面），同时将OAG棱镜外拉一点，以保证主相机和导星相机同时合焦。
使用推荐的组合，只需另购一枚单反接环，即可满足连接佳能EF镜头/尼康F镜头的需求。
QHY268C（新款）

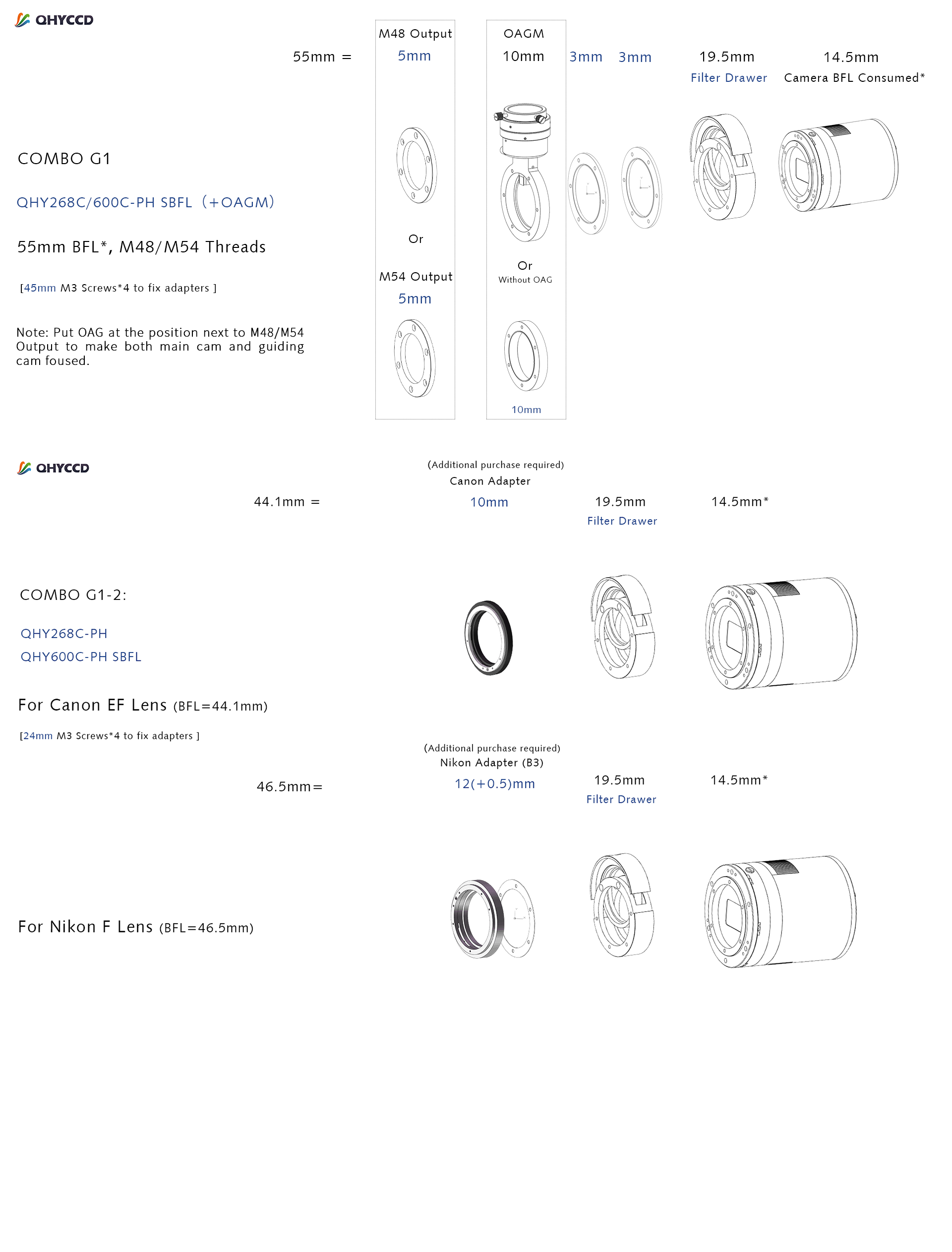

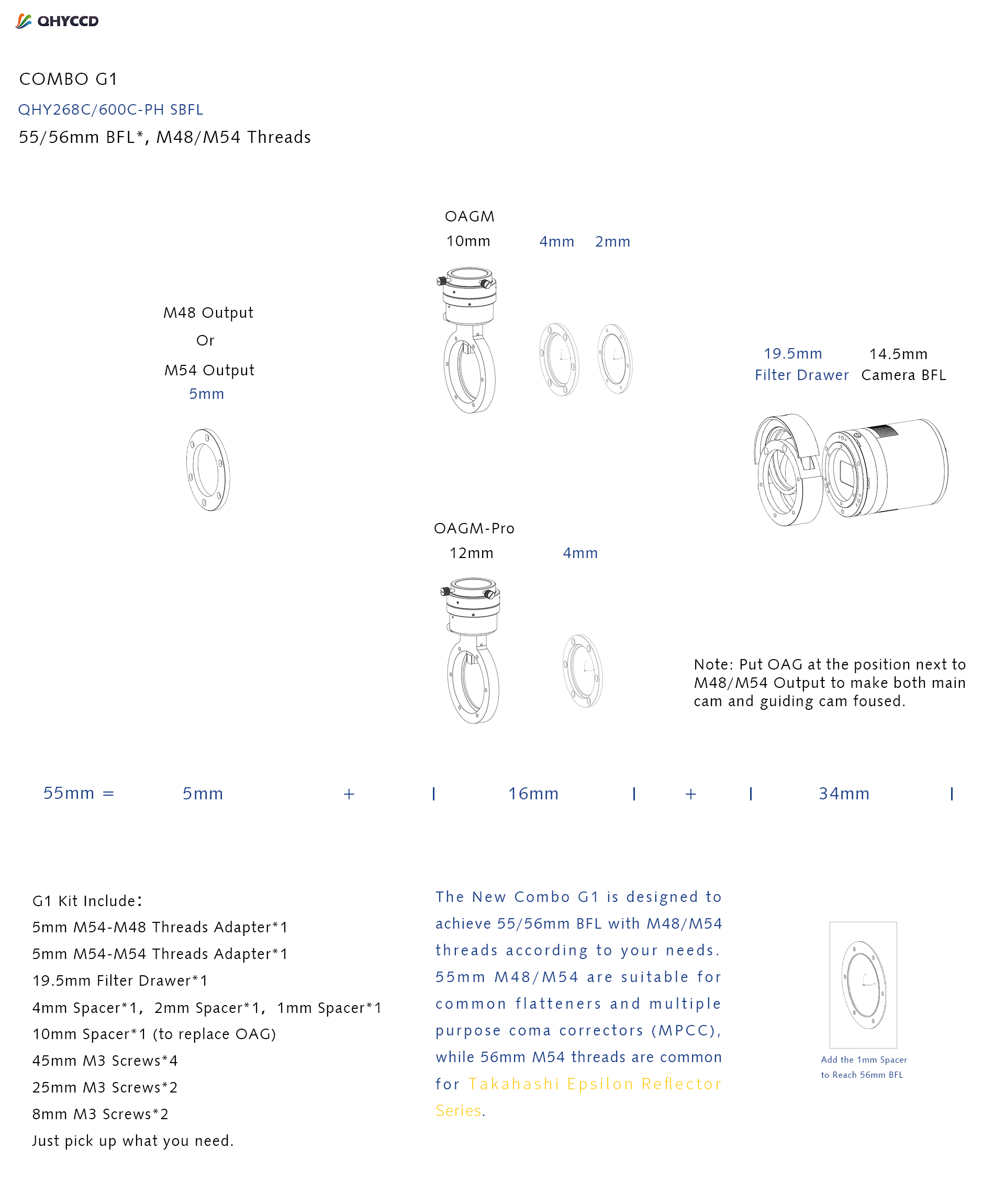

自2023年起，QHY268C将全部变成和268M一样的后截距较短的前端款式。较短的前端能够容纳新开发的滤镜抽屉，也可以兼容更多的第三方配件。268C标配接环组G1（预计于2023年6月开始配置），除能够匹配55mm后截距外，也可通过另购单反转接环，实现对佳能尼康单反镜头的连接。
QHY600M-PH/QHY600L 方案
QHY600M-PH(标准款）标配接环组C1.在2023年改版后，C1通过配合CFW3L大号滤镜轮，可以实现55mm/56mm两种截距，以及 M48/M54两种口径输出。您可以根据您的设备的要求进行自由组合。
注意：使用QHYCCD提供的接环方案无法满足QHY600M-PH在连接滤镜轮的情况下连接单反镜头或在同时使用滤镜轮和OAG的情况下达成55mm截距。如有此需求，请选择QHY600M-PH SBFL（短后截距版）。
QHY294M/163M方案

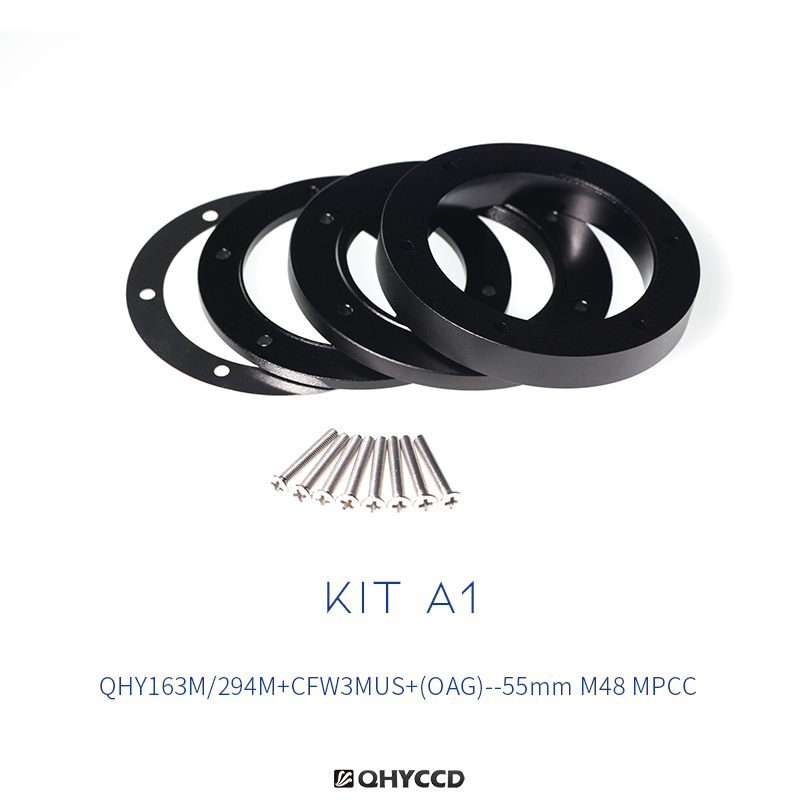

A1-QHY294M标配接环
搭配中号超薄滤镜轮（OAG选配）可实现55mm截距M48螺纹转出。安装时将OAG的位置尽可能前置（放在M48接环下面），同时将OAG棱镜外拉一点，以保证主相机和导星相机同时合焦。另外如果您使用的是中号标准滤镜轮CFW3M-SR（截距为20.5mm而非17.5mm）仍可使用该接环组合，只需移除3mm和0.5mm接环即可。

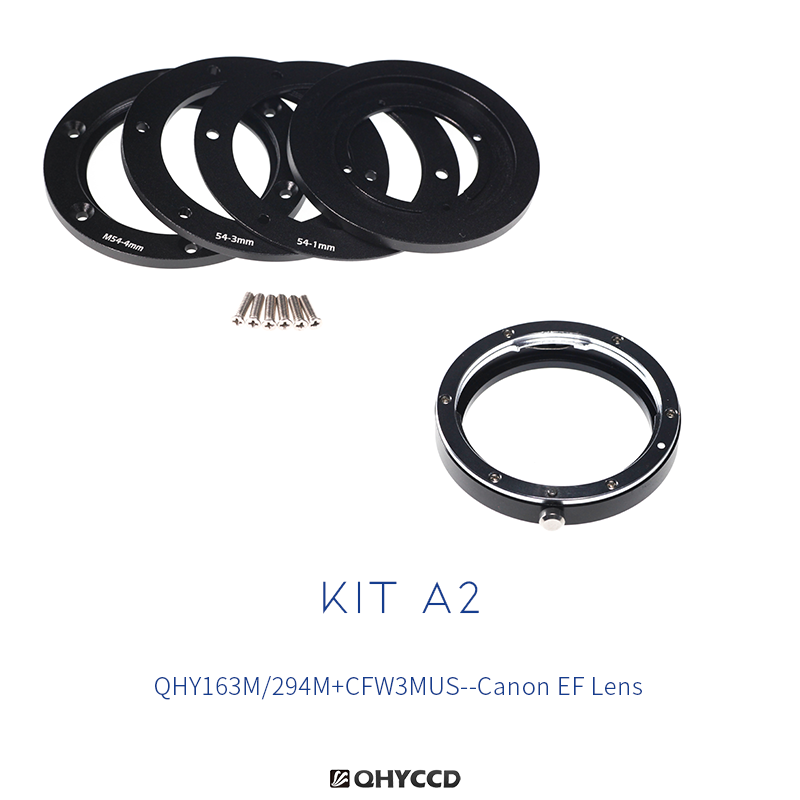

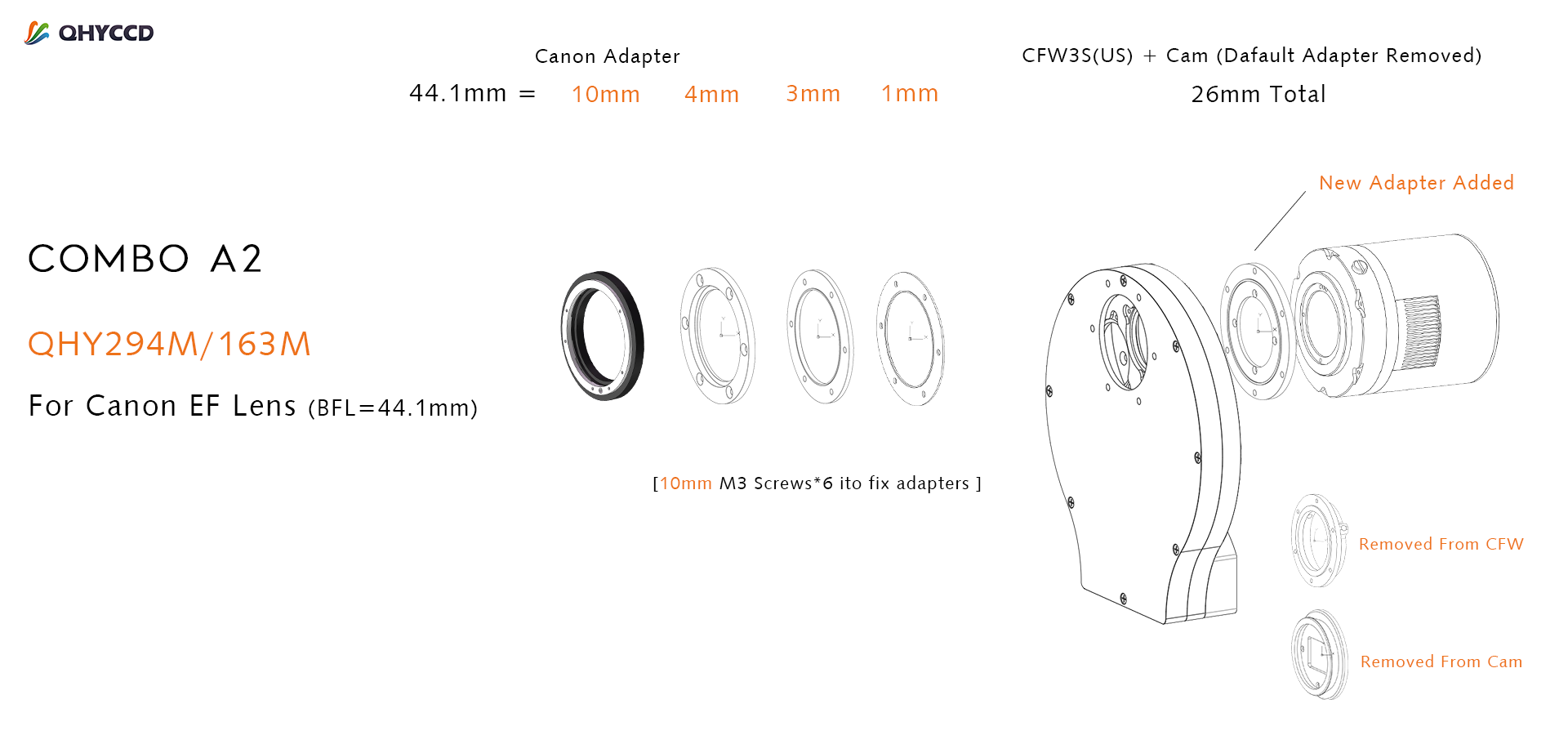

A2（需另购）-转出佳能EF镜头
注意：需要移除滤镜轮和相机原有的连接接口并使用新接环替代。

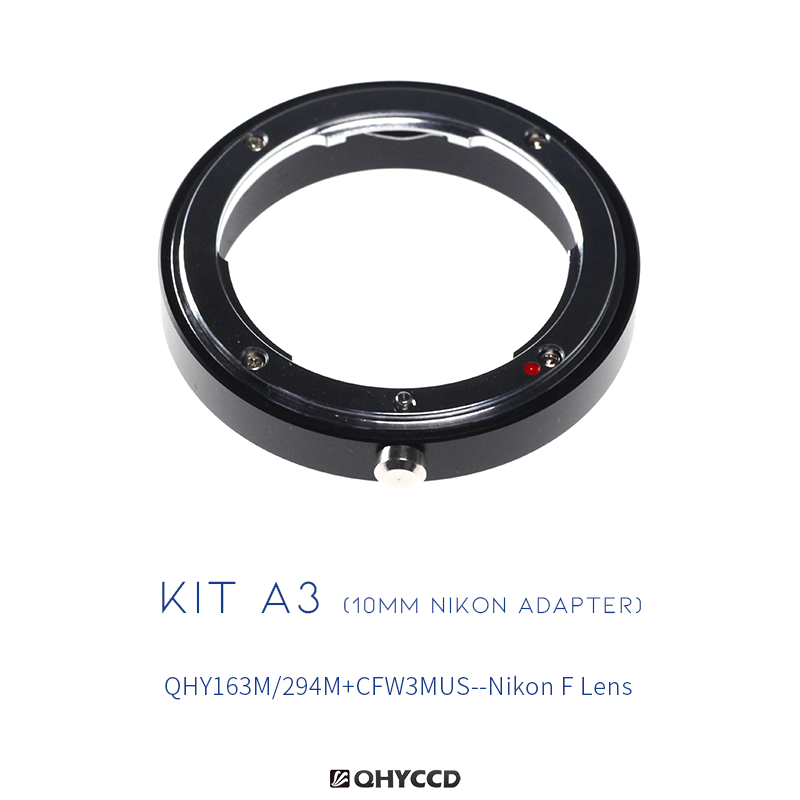

A3（需另购）-连接尼康F单反镜头，仅需一枚10mm尼康转接环即可合焦。
APS-C及以上画幅老款彩色制冷相机方案
适用于QHY600C-PH（标准版）/268C（旧版）/410C/367C/128C/247C/168C老版本接口的彩色制冷相机。
关于红外截止滤镜
QHYCCD在APS-C及以上画幅的彩色相机的封装玻璃为AR Glass而并非红外截止滤镜（IR-Cut Filter），这是因为当传感器尺寸较大时，红外截止滤镜距离传感器过近时很有可能导致图像存在光晕。出于严谨的考虑，我们选择取消封装玻璃的截止滤镜。作为替代，我们在适用APS-C及以上画幅的彩色相机的接环套装中均提供了安装截止滤镜的组件。

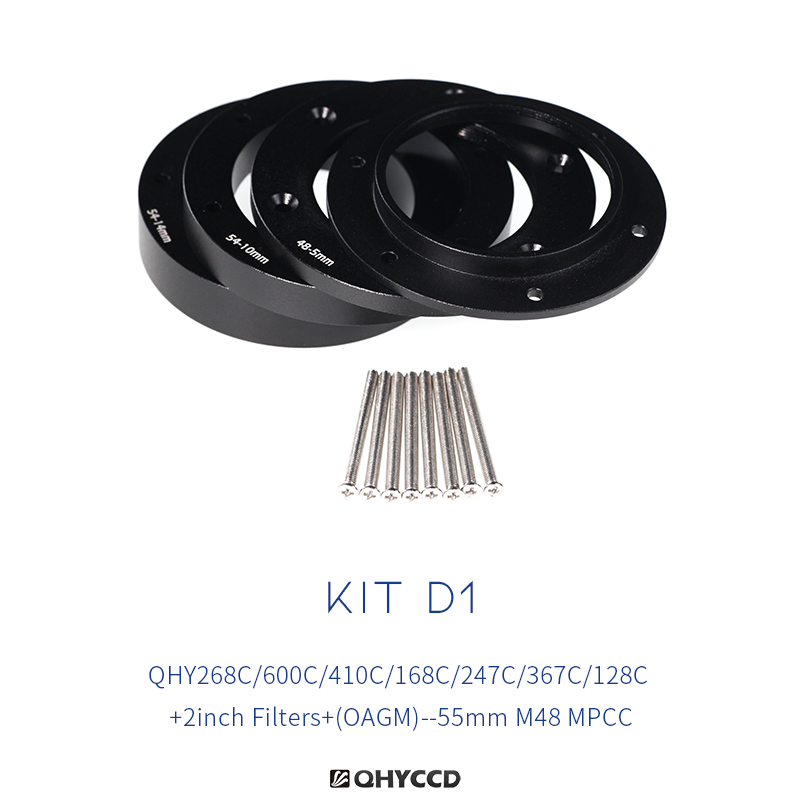

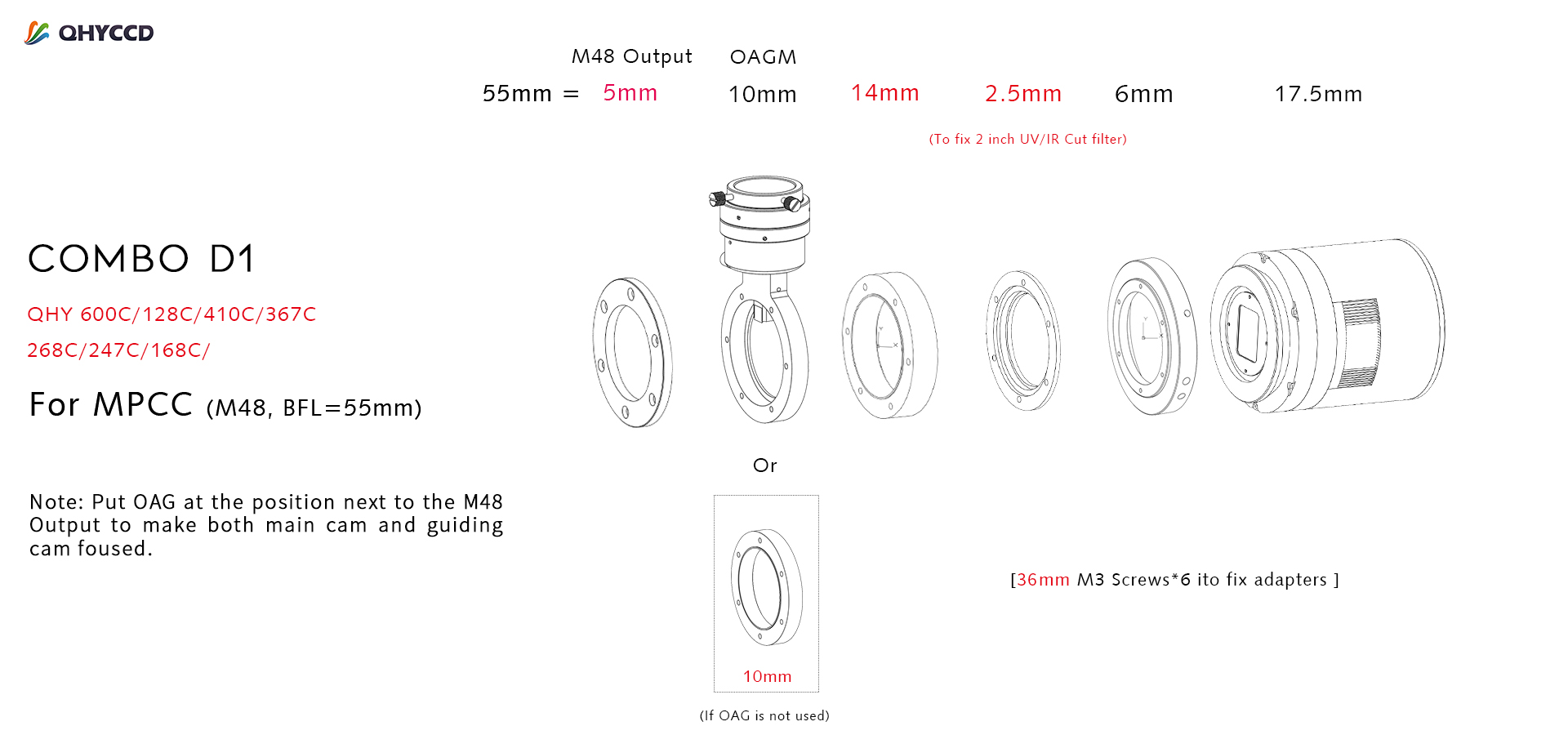

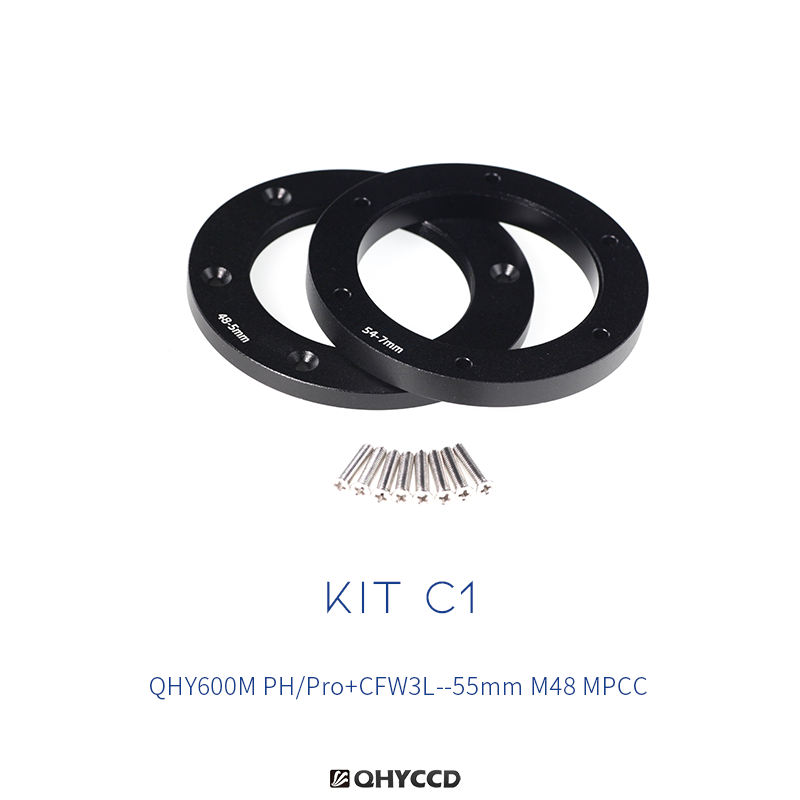

连接55mm M48改正镜（D1）。此接环组为QHY600C和QHY268C标配接环。
如果不使用OAG，请使用10mm接环以取代OAG原有的位置。

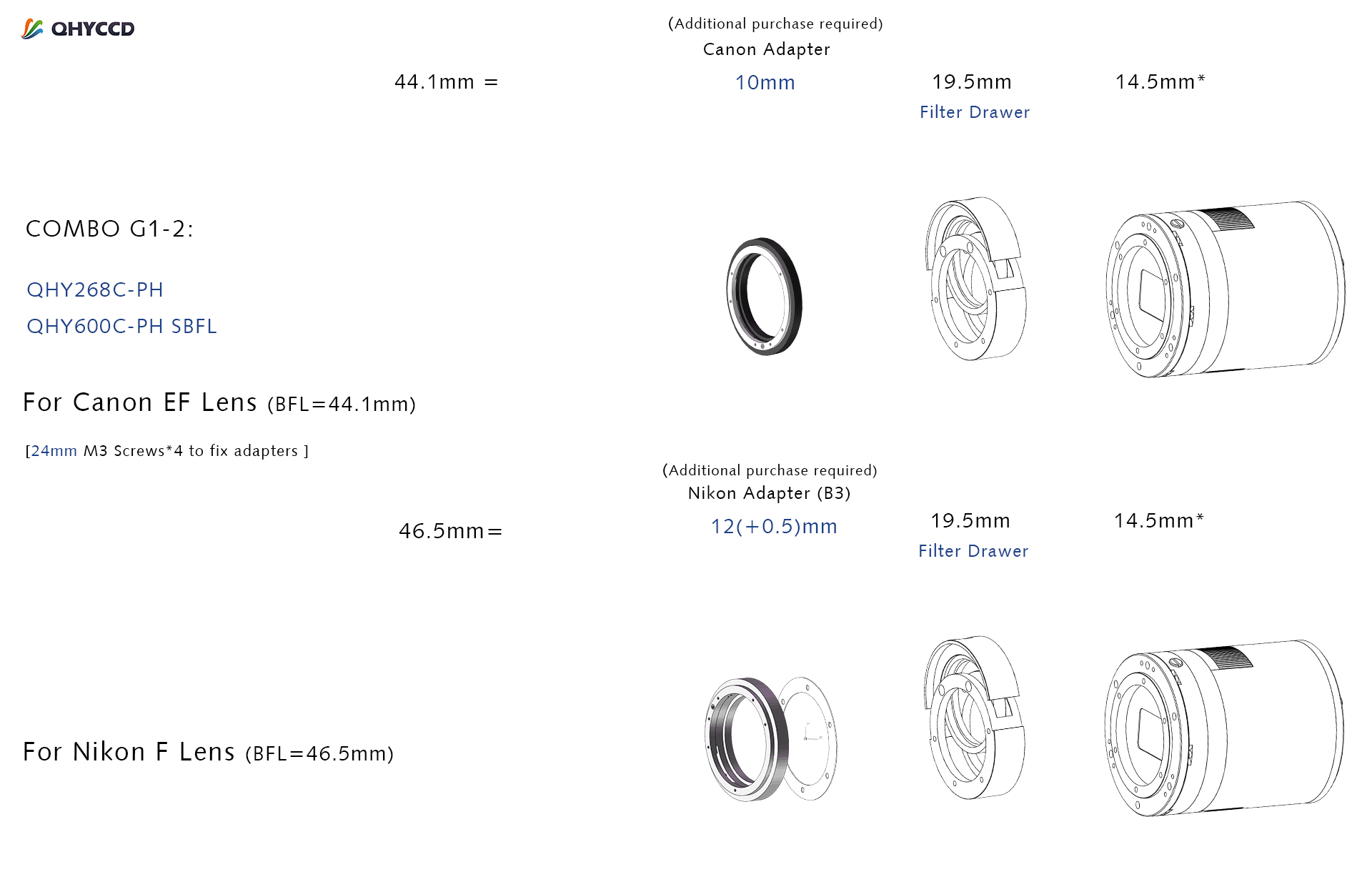

连接佳能单反镜头（Canon EF Lens）
连接尼康单反镜头（Nikon F Lens）
QHY533C、294C等小尺寸芯片彩色相机方案

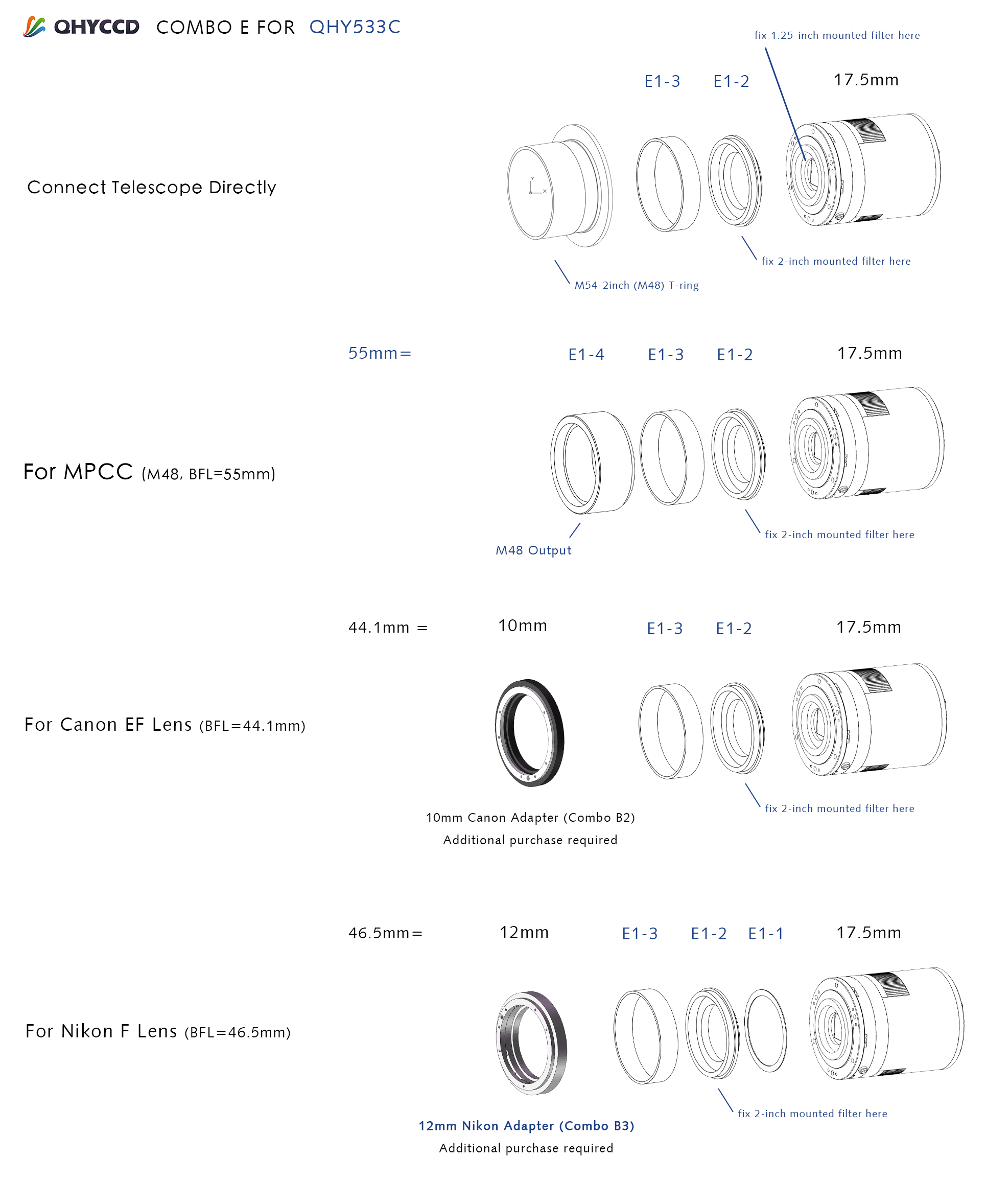

接环组E专为小尺寸彩色芯片的相机定制，如QHY533C/294C/163C/183C/174C等，同时除533M之外，其他同型号的黑白相机也可以用这套接环。接环组E是一套多功能便捷接环，可以接55mmM48改正镜，也可转接尼康F卡口镜头及佳能EF卡口单反镜头（此时需要另购一枚单反镜头转接环）。如下图所示：
接环组E提供1枚0.5mm垫片，您可以通过加上或去除它以达到截距微调的效果。
QHY533M方案
QHY533M+小号标准滤镜轮（QHYCFW3S-SR，厚度20mm）+小号OAGS的推荐组合进行演示。QHY533M标配接环组F1可以提供55mm，M48螺纹转出，如下图所示。
QHY533M+CFW3S-SR的组合接单反镜头时，只需另购一枚10mmM42 佳能EF转接环或12.5mm M42尼康F卡口转接环即可完成合焦。

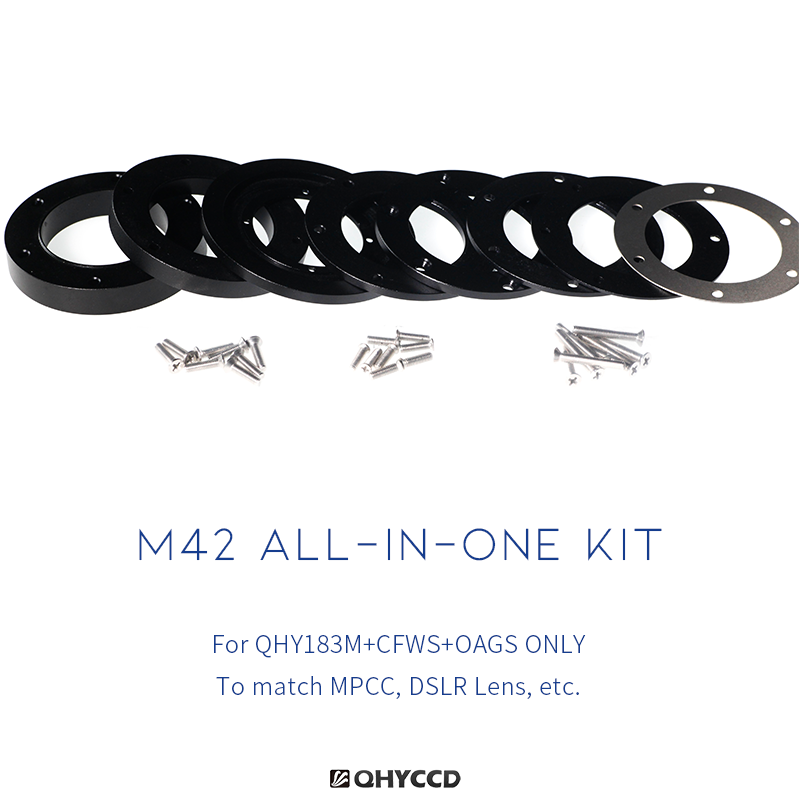

M54 All-in-one 接环包介绍
如果以上所有的方案都无法满足您的需求，请考虑：
- 首先确认是否真的对截距有严格要求。如没有要求，直接使用标准T形接环连接望远镜就可以了。
- 如果您使用的设备方案比较特殊，可以看一下既有方案是否能够应用。比如使用彩色相机仍需要搭配滤镜轮并使用改正镜时，就可以参考黑白相机搭配滤镜轮和改正镜的方案。
- 如果既有的所有套装方案都无法满足需求，比如截距要求十分特殊的情况。我们在推出接环套装的同时也推出了一款含有QHY全系接环的配件包，您可以自行搭配他们，实现各种丰富的组合。或者您也可以选择其他合作方或工作室的定制接环。
- allinone接环包有M54和M42两种规格。现如今我们只推荐M54规格的Allinone包，因为它能够适配绝大多数QHY在售的制冷相机。M42规格的Allinone包只能适配QHY183和个别老款小号相机。
