天文摄影深空摄影A系列集成型(ALL-IN-ONE)天文CCD相机

型号	QHY09000A	QHY90A	QHY695A	QHY16200A
CCD 芯片	KAF-09000黑白	KAF8300黑白	ICX695 黑白	ONSEMI CCD
芯片尺寸	36.8mm×36.8mm	1 英寸	1 英寸	APS-H
像素大小	12um*12um	5.4um*5.4um	4.54um*4.54um	6.0um*6.0um
全解析度	3056*3056	3358(H)*2536(V)	2758(H)*2208(V)	4540（H）*3630（V）
有效像素数	930万	860万	600万	1600万

*目前A系列CCD相机已停止向代理供货，如有购置需求请直接联系QHYCCD。

概览

【NASA APOD】

Captured with QHY16200A

Skywatcher Esprit 100ED f5.5 triplet APO/Flattener.

By Kees Scherer （Portugal）

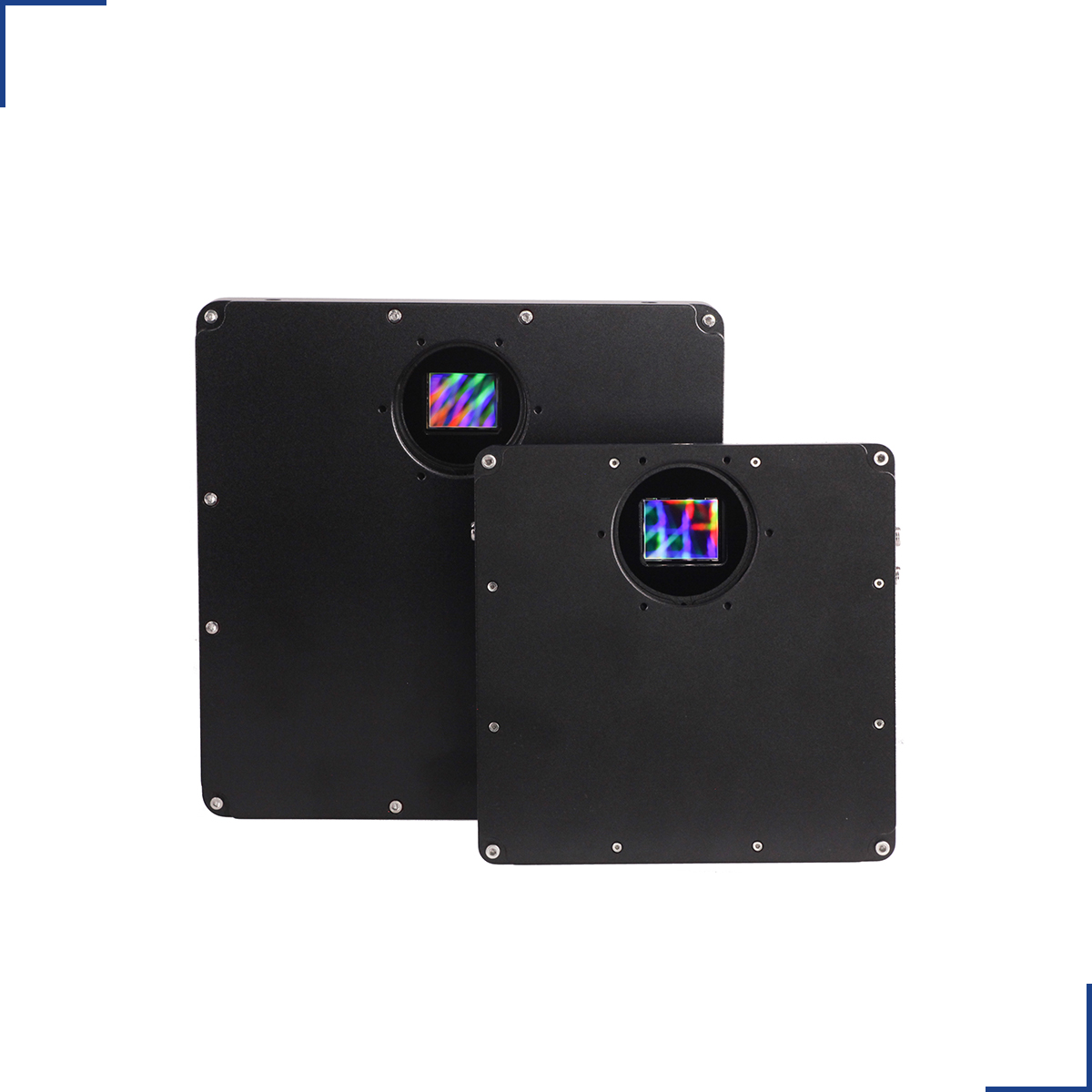

A系列集成型全功能(ALL-IN-ONE)天文CCD相机包含了内置滤镜轮以及内置USBHUB等功能，拥有天文摄影所需的大部分装备以及控制接口，为深空摄影提供了方便易用的全集成方案。原生支持配套的QHYOAG，稳固连接，实现一体化配置。

A系列相机均内置电动滤镜轮。每一种型号均支持多样化的滤镜盘，支持五孔版本和七孔版本，一步到位，稳定可靠，简化了系统搭配的复杂程度。

A系列相机使用单一12V电源线。电源插座的线程可以连接直流插头并且使用螺纹锁固定。同时还具有一个12V的输出插座，可以给周边设备供电。

A系列相机使用双层制冷器可以将CCD芯片温度降低到环境温度最大-45度，从而获得非常低的热噪声，为您带来干净的长曝光图像。

A系列相机提供电子和机械快门两种选择。机械快门可以用于暗场拍摄时挡住光线。无磨损均匀曝光蝶形快门能让CCD芯片获得均匀的曝光，在拍摄平场的时候，也不存在由于快门效应导致的曝光不均匀情况。该机械快门由电动机直接驱动，没有和任何物体进行摩擦。工作寿命几乎是无限的。无需特别的快门维护，维护成本低。

型号简介

QHY09000采用的CCD传感器为有效尺寸36.8mm×36.8mm的KODAK KAF09000 CCD，像素尺寸为12um, 能与较大的望远镜所匹配。在绿光下具有70%的量子效率，在近红外波段也具有20%-50%的量子效率。适合于学校天文台教学以及专业天文台等场合使用。

QHY16803A相机采用4K*4K分辨率的KAF16803大尺寸芯片，9微米的像素尺寸，16BIT低噪声AD转换器，非常适合于高端天文，学校天文教学，天文科研项目实用。

QHY 90A是QHYCCD推出的一款860万像素一体化冷冻CCD相机。采用了流行的KAF8300 4/3英寸CCD芯片。

QHY695A使用典型一英寸的超高灵敏度索尼 ExView II CCD传感器ICX695。QHY695A是业余天文深空摄影的主力制冷CCD机型之一，由于具有量子效率，读出噪声，暗电流方面堪称完美的表现，深受大家的好评。

QHY16200A采用了ONSEMI的APS-H幅面1600万像素黑白CCD芯片。该款芯片是ONSEMI根据QHYCCD的建议而设计生产的。采用16位ADC，具有天文CCD的细腻和层次丰富的特点。是天文发烧友的主力成像终端之一。

产品参数

型号	QHY09000A	QHY16803A	QHY90A	QHY695A	QHY16200A
CCD 芯片	KAF-09000黑白	KAF16803黑白	KAF8300黑白	ICX695 黑白	ONSEMI CCD
芯片尺寸	36.8mm×36.8mm		1 英寸	1 英寸	APS-H
像素大小	12um*12um	9um*9um	5.4um*5.4um	4.54um*4.54um	6.0um*6.0um
全解析度	3056*3056	4096*4096	3358(H)*2536(V)	2758(H)*2208(V)	4540（H）*3630（V）
有效像素数	930万	1680万	860万	600万	1600万
动态图像	36.7mm*36.7mm	36.8mm*36.8mm	17.96mm(H)*13.52mm(V)	14.6mm(H)*12.8mm(V)	27.0mm*21.6mm
读出噪声	11 e	13-15 e	9e-	4e-5e	10 e-
暗电流	0.05e-/p/s@ -20C				0.7e/adu
满阱电荷数	110ke-	100ke-	>25.5ke	15-20ke-	40ke-
输出样本深度	16bit	16bit	16bit	16bit	16bit
像素合并	1×1,2×2,4×4	1×1,2×2,4×4	1×1,2×2,4×4	1×1,2×2,4×4	1×1,2×2,4×4
曝光时间	1ms-10000sec	1ms-10000sec	1ms-10000sec	1ms-10000sec	1ms-10000sec
制冷器	双层制冷	双层制冷	双层制冷	双层制冷	双层制冷
快门	机械快门+电子快门	机械快门+电子快门	机械快门+电子快门	机械快门+电子快门	机械快门+电子快门
制冷系统	双层制冷系统（接近于40摄氏度环境温差）	双层制冷系统（接近于40摄氏度环境温差）	双层制冷系统（接近于45摄氏度环境温差）	双层制冷系统（接近于45摄氏度环境温差）	双层制冷系统（接近于45摄氏度环境温差）
滤镜轮	内含滤镜轮	内置滤镜轮	内置滤镜轮 7孔36mm滤镜轮	内置滤镜轮	内置滤镜轮 5孔2寸/50mm无框或7孔2寸/50mm无框
数据传输类型	USB2.0	USB2.0	USB2.0	USB2.0	USB2.0
望远镜接口	M62/0.75	M62/0.75	M42/0.75	M42/0.75	M54/0.75
后截距		44.5mm（±0.5）	30mm（±0.5）	33mm（±0.5）	5孔2寸：34mm（±0.5） 7孔2寸：41.5mm（±0.5）
重量	3121g	3121g	1335g	1367g	1550g

使用说明

A系列相机型号较多，如想要了解机械方面的信息，请点击下方链接下载对应型号的PDF文档说明；关于驱动及软件方面的说明请以下方说明为准。

QHY695A

QHY695A 用户手册 Rev. 1.0

QHY16200A

QHY16200A 用户手册 Rev. 1.1

QHY90A

QHY90A 用户手册 Rev. 1.0

QHY16803A

QHY16803A 用户手册 Rev. 1.1

软件安装

安装控制软件及All-IN-ONE固件包

ALL-IN-ONE整合驱动包可应用于大部分QHY设备，包括制冷CMOS相机、A系列CCD相机、行星导星相机、滤镜轮等。

注意：ALL-IN-ONE不包括电子极轴镜以及老型号CCD相机的固件！请在下方的单独链接里下载它们的文件。

ALL-IN-ONE包下载地址：https://www.qhyccd.cn/download/

ALL-IN-ONE包安装教程视频：https://www.bilibili.com/video/BV11r4y1u7d8

稳定版和BETA版本的选择：稳定版版本相对于beta 版本要旧一些，因版本更迭进度问题可能不支持新推出的产品，但更为稳定，建议新用户选择该版本；beta版本为当前开发的最新版本，通常会优先新增对新产品的支持，多一些试验性质及新功能，建议使用新产品及有一定使用经验的用户选择beta版本。
在正式安装All-in-one包之前，需要下载并安装第三方拍摄软件或平台。由于All-in-one包的大多数内容都是对第三方软件进行支持的插件，因此请务必先下载并安装好自己所需要的拍摄软件，再进行All-in-one包的安装，否则程序会报错。
ALL-IN-ONE包的内容包括：
- Drivers：相机运行的必需驱动，必须安装；
- BroadCast WDM：广播驱动，配合Sharpcap，用于给OBS等直播软件提供直播讯号，如有直播需求的用户需要安装；
- EZCAP：QHYCCD自研的相机控制及管理软件。通常推荐安装64位版本；
- ASCOM Driver：需要根据您安装的ASCOM平台版本进行安装。（目前ASCOM最新版本是6.5）
- ASCOM Driver CFW/CFW（RS232）：两个驱动分别对应了USB控制滤镜轮和相机串口控制滤镜轮两种方式，建议拥有滤镜轮的用户两种驱动都勾选安装；
- CP210x-VCP：串口驱动，有些电脑自带该驱动；没有自带此驱动的电脑在控制滤镜轮时可能会报错，建议选择性勾选安装；
- 各种软件的SDK（插件）：根据您使用的软件类型，勾选对应软件的SDK即可。注意确认您所安装的软件是32位还是64位的，要根据对应版本选择SDK；
- SharpCap：第三方软件，选择32位或64位安装。该安装途径已经过SharpCap官方授权，可放心使用。
- QT Lib：是保障64位软件能在部分兼容性较差的电脑上正常运行的插件，可选择性安装。
安装驱动过程中，不要让相机连接电脑！！等全部安装好后，再连接电脑。
选择安装位置：不论是第三方软件还是驱动的安装，如果设备空间允许的话，强烈建议使用默认安装位置，不要任意更改！软件默认的安装位置进行安装的话，All-in-one程序会在接下来自动将SDK安装至软件根目录；如果改变了安装位置，接下来您可能需要手动定位软件的根目录。
在全部内容安装完毕后会弹出两个文件夹分别是ASCOM驱动备份文件和SDK的备份文件目录，请记住它们所在的位置，方便以后使用。

设备连接电脑

ALL-IN-ONE安装流程结束后，再将相机连接电脑。

首先给制冷相机接入12V电源（如果是行星导星相机则无需电源），然后通过USB3.0数据线将相机连接至您的电脑。在将相机连接至电脑之前一定要确保设备已经接入电源。如果在软件内能够正常识别并工作，即说明软件驱动安装成功。

注意：制冷相机的输入电压不能低于11.5V否则不能正常运行。同时也不要高于13V。

连接设备并使用软件

此处仅提供各软件的连接方式及基础功能说明，关于软件的详细功能请参考各软件的使用说明。

注意：对于传感器尺寸较大的相机，如QHY600等全画幅以上的相机，请尽可能使用64位版本的软件。

QHYCCD BroadCast WDM Camera 广播驱动说明

QHYCCD BroadCast WDM Camera 是支持具有视频广播功能QHYCCD相机的广播驱动，可以满足客户将视频图像发送到其他目标软件上的需求。

通过QHYCCD BroadCast WDM Camera广播驱动将视频图像发送到多个目标软件上。例如使用sharpcap连接具有WDM功能的相机，可以将sharpcap的显示视频图像发送到其他支持WDM的软件上进行显示，适用于视频在线广播类应用。

安装

执行AllInOne安装，勾选BroadCast WDM Camera选项。

安装过程执行结束，右键计算机找到设备管理器，查看有图像设备名称为QHYCCD BroadCast WDM Camera即为安装成功。

使用：

通常使用sharpcap连接相机作为广播端，连接相机之后需要打开Enable Live Broadcast开关进行广播。

常见的配合软件（即广播接收端）有：UFOCAPTURE、HANDYAVI、QQ视频功能等。AMcap测试效果图：

QQ视频测试效果图：

UFOCAPTURE测试效果图：

注意事项：

目前仅支持Windows系统。

目前版本暂时SDK不支持16位。

彩色图像需选用RGB24模式，否则会出现图像有网格状。

设备维护

相机接地与防静电措施

保证拍摄设备接地对于远程台和野外拍摄用户都十分重要。连接为一个整体的拍摄设备（包括赤道仪、相机、电脑等）有一台可以有效接地，接保证设备正常运行（即共地）。然而，电脑/赤道仪的配件质量往往良莠不齐，220V转12V适配器可能存在漏电现象，如果没有很好的接地，会在USB接口的地(金属外壳）和供电电源线的地（金属外壳）之间形成很高的电压。如果USB和供电电线与相机接触非常良好，那么由于在相机处形成了共地，使得设备能够正常运转。

但是在相机处形成的共地是非常危险的，一方面容易导致USB连接不可靠，经常出现使用过程中USB连接丢失的现象，另一方面还有潜在的损坏端口的风险。因此在设备投入使用前，应该确保电脑和适配器接地良好。

常见的因为计算机或者电源适配器漏电到导致USB不稳定或者端口损坏情况有:

具有9芯线插座和USB插座的相机，在相机处共地；
具有USB插座和金属外壳的相机，连接望远镜和赤道仪后，赤道仪的地和计算机的地在相机处共地；

上述可能导致USB连接不稳定，经常丢失连接，USB端口烧毁，色轮；接口烧毁等问题。

可以使用万用表的交流电压档来检测电脑和适配器之间是否有漏电发生。方法是先不要连接相机，一个表笔接USB插头的金属外壳，另一个表笔接电源适配器的DC输出插头的负极（一般是内正外负）。如果两者之间电压很小，则不存在漏电或者已经通过电源插头的地实现了良好的接地，如果有几V到几十V的电压，则有漏电且没有良好接地。需要检查220V电源插头是否能提供良好的地。

另外一个办法是用试电笔。测试各个电源适配器的负极，电脑的金属部分，赤道仪的金属部分是否漏电。

如果没有办法避免，则需要单独用一根导线，将电脑的地（一般接金属外壳）和220V转12V适配器的负极连接，实现共地。

保护制冷器

在使用相机的过程中，应该避免热冲击。所谓热冲击是指当制冷器的温度骤然上升或下降时，制冷器由于热胀冷缩原理所要承受的内部强应力，距离的热冲击会缩短制冷器寿命甚至彻底损害制冷器。因此，当您开始使用制冷器来调整CMOS的温度时，您应该避免一下就将制冷器开启到最大功率，而应该逐步的增大制冷器的功率。在断开电源前，如果制冷器的功率比较高，也应逐步减小制冷器的功率然后再断开电源。

CMOS的保养与维护
