望远镜： Takahashi CCA-250
赤道仪：ASTRO-PHYSICS 1100GTO
滤镜：滤镜: Chroma LRGB， Astrodon 5 nm Ha，OIII
曝光：Ha: 57*10 min，bin1 (mode 1)
O3: 60*10 min，bin1 (mode 1)
R: 40*2 min，bin1 (mode 3)
G: 40*2 min，bin1 (mode 3)
B: 40*2 min，bin1 (mode 3)

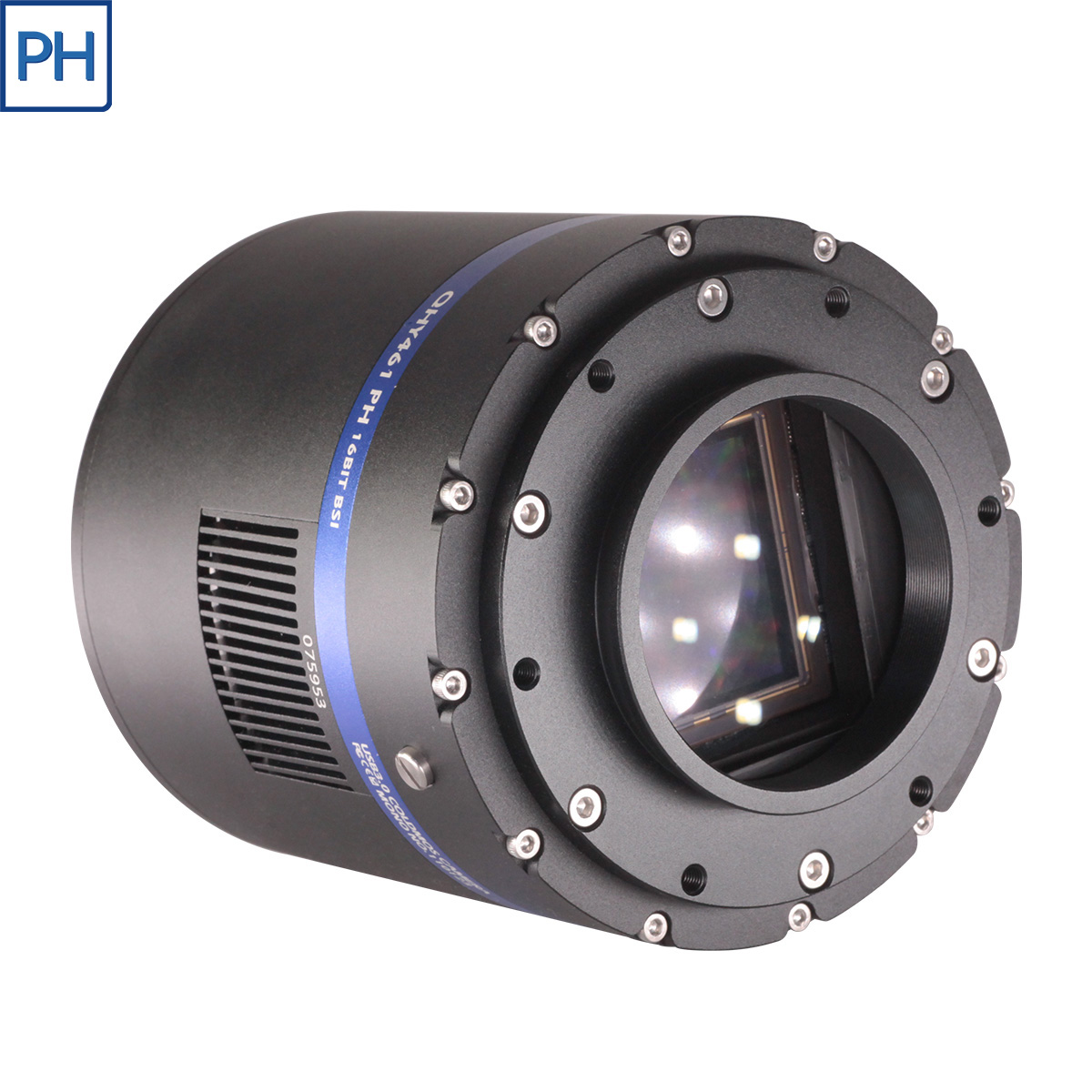

QHY461PH是一款面向资深天文摄影用户的中画幅制冷CMOS相机。背照式结构，高量子效率。 与12位和14位ADC相比， 16位ADC可以获得高采样分辨率，系统增益将小于1e / ADU。具有低读出噪声特性，且没有可见的FPN噪声。QHY461使用索尼IMX461中画幅背照式传感器，芯片具有原生16位A / D ，65536级输出。QHY461分为摄影级（PH）和科研级（Pro）两个大类，其中摄影级主要面向深空摄影爱好者。
原生的16位A / D芯片。 真16位，65536级输出。相对于12位和14位ADC，16位ADC可以获得高采样分辨率，系统增益低于1e / ADU（无样品误差噪音和低噪音）。与采用双通道拼接来提高位数的CMOS相比，原生CMOS具有整个范围内更好的线性度，真正的16位AD采样。此外，QHYCCD独立研发的2CMS模式可以对同一个像素进行两次采样，在拓展满阱模式下可以显著降低读出噪声，从而进一步提升数据的准确性。
背照式的CMOS器件由于减少了感光区域周边电路结构的尺寸，因此相比前照式，在同等像素面积下可以获得更大的满阱电荷数。
芯片零辉光，对于后期处理有着相当的便利，可放心进行长曝光。
QHYCCD的相机具有真正RAW数据的输出。尽管很多单反相机宣称具有RAW图像格式输出，但是仍然不是真正意义上的RAW数据，机身或多或少的对图像进行了一定的处理，例如软件的去热噪声处理，再保存成RAW格式。而对于天文摄影，科学图像拍摄这类对数据的原始性要求很高的场合，真正RAW图像输出为后期处理提供了坚实保障。可以广泛应用于生物成像拍摄，光学实验室，航拍等多种需要原始RAW图像的应用场合。
基于QHYCCD在制冷型相机方面多年的产品设计经验，我们提供了完善的密封封装干燥措施，包括防结露措施、电加热，以及可以连接硅胶干燥管的密封腔干燥孔设计，可以有效的避免CMOS自身结露，以及避免CMOS密封腔的玻璃窗口结露、漏油等问题。
高级功能是QHYCCD部分高端设备的专属功能，旨在对图像品质、远程控制方面进行针对性优化，提升使用的稳定性和流畅度。以下功能均基于QHY自研技术，而并非相机传感器原生具备的特性。
在一些背照式CMOS相机中存在一类随时间变化的热噪点，这些热噪点具有典型的热噪点所具有的位置固定的特征，但是值却不像热噪点那样仅仅与曝光时间有关，而是表现出每一帧都有变化的特点。新一代的QHY高端产品使用了一种自研技术，能够大幅度抑制此类噪点。
在远程控制设备时，偶尔可能会出现读出卡在某一帧不继续拍摄的情况。由于远程台使用者经常无法实时监控及控制设备，难以及时处理问题。在新版本的QHY设备中，新增了自动跳过卡顿帧功能，即使某一帧读出发生意外停顿，系统也将在一定时间后自动终止本帧拍摄并自动开始下一个任务，继续拍摄任务。
即使遇见了需要相机重启的状况，也可以使用12V电源重新启动相机取代断开/重新连接USB方法。由于电源比USB更容易实现远程控制，此举会提升远程天文台的使用便捷性。您可以使用可远程控制的电源重启相机，无需考虑如何在远程情况下重新连接USB。
多读出模式是新一代QHY16bit制冷相机所搭载的功能。每种读出模式都有各自的应用场景。目前在支持QHY ASCOM Camera Driver的软件中（如NINA等）和SharpCAP软件中支持读出模式的切换。
读出模式#0 摄影模式（Photographic DSO Mode）：常规的输出模式，可满足多数深空摄影场景。该模式下建议使用相机的Unity Gain；也可以使用低于Unity Gain的值，比如Gain0等。
读出模式＃1 高增益模式（High Gain Mode）：其工作原理类似于一些较新的微单相机在某个特定的高ISO（常见的有iso800，iso3200等）下能够提升动态范围的功能，此时画面较同等增益下的其他模式的画面会更加纯净。请注意，QHY600/QHY268/QHY461在HGC / LGC 切换点的增益分界值55，即在此模式下增益值需要设置在56才能最大程度发挥此模式的作用。我们建议您在必须要使用较高增益才能拍摄到画面的场景下使用该模式，如捕捉较暗天体，使用窄带滤镜在光害严重的情况下拍摄，等等。
读出模式#2 拓展满阱模式（Extend Fullwell Mode）：拥有比常规输出模式高出近50%的满阱。适用于远程控制自动化拍摄下需要超长时间曝光的场景，因为此模式下可有效避免过曝，可以放心长曝光。
2CMS模式 （Mode-2CMS）：
Extended Fullwell Mode-2CMS (Mode#3)
Photographic DSO Mode-2CMS (Mode#4)
High Gain Mode-2CMS (Mode#5)
基于前三种模式的基础上，在于通过两次取样，能够大幅度降低读出噪声。代价是读出速度慢了一倍，不过在深空摄影环境下多出几秒到十几秒的读出并不是问题。我们建议在深空摄影中需要扩展满阱功能时直接选用2CMS模式；而在一些既要防止过曝，又要严格保证读出速度的特殊场景下，使用基础模式。
| 型号 | QHY461PH |
| CMOS 芯片 | SONY IMX461 |
| 色彩版本 | 仅黑白 |
| 前照/背照 | 背照式 |
| 典型尺寸 | 中画幅（44mm*33mm） |
| 像素尺寸 | 3.76μm*3.76μm |
| 有效分辨率 | 11664*8748 |
| 全解析度 | 11760*8896（包括光学黑区和过扫描区） |
| 有效像素数 | 1.02亿 |
| 满阱电荷数 | 标准模式 51ke- @1*1合并 / 200ke-@2*2合并 / 450ke-@3*3合并 扩展满阱模式 80ke- @1*1合并/320ke-@2*2合并/720ke-@3*3合并 |
| 输出样本深度 | 原生16bit（0-65535灰度）A/D |
| 读出噪声 | 1-3.7e- |
| 暗电流 | 0.003e-/pixel/sec @ -20℃ |
| 曝光时间 | 50μs-3600sec |
| 辉光抑制 | 零辉光 |
| 帧率 | Full Resolution: 2.7FPS@8BIT, 1.3FPS@16BIT |
| 快门 | 电子滚动快门 |
| 计算机接口 | USB3.0 |
| 滤镜轮接口 | 4PIN QHYCFW 接口 |
| 机内缓存 | 1GB DDR3 |
| 制冷系统 | 双层半导体制冷 |
| 制冷温差 | 连续模式下低于环境温度-30℃ 曝光时间大于1秒的连续模式和单帧模式下最大温差-35℃ |
| 光学玻璃窗口 | AR+AR双面增透玻璃亮星光晕抑制型 |
| 密封 | 密封腔硅胶干燥管 密封腔玻璃窗口加热 |
| 机身本体接口 | – |
| 可通过标配接环达成的接口 | TBD |
| 后截距 | 32.5mm（±0.2） |
| 重量 | 约1850g |
注意：ALL-IN-ONE不包括电子极轴镜以及老型号CCD相机的固件！请在下方的单独链接里下载它们的文件。
ALL-IN-ONE包下载地址：https://www.qhyccd.cn/download/
ALL-IN-ONE包安装教程视频：https://www.bilibili.com/video/BV11r4y1u7d8
安装驱动过程中，不要让相机连接电脑！！等全部安装好后，再连接电脑。
软件默认的安装位置进行安装的话，All-in-one程序会在接下来自动将SDK安装至软件根目录；如果改变了安装位置，接下来您可能需要手动定位软件的根目录。
首先给制冷相机接入12V电源（如果是行星导星相机则无需电源），然后通过USB3.0数据线将相机连接至您的电脑。在将相机连接至电脑之前一定要确保设备已经接入电源。
注意：制冷相机的输入电压不能低于11.5V否则不能正常运行。同时也不要高于13V。
此处仅提供各软件的连接方式及基础功能说明，关于软件的详细功能请参考各软件的使用说明。
注意：对于传感器尺寸较大的相机，如QHY600等全画幅以上的相机，请尽可能使用64位版本的软件。
注：在SharpCap4.0 （3.2BETA）中，已经新增了中文版本。该版本由QHYCCD进行主要汉化及校对工作，欢迎大家使用，并欢迎大家提供反馈意见。在下方我们依然按照3.1英文版进行说明
开启SharpCap。点击菜单栏中的摄像头，然后在选中相机。如果前面所提及的软件和驱动都安装成功，那么视频图像就会自动出现，同时也可以在软件的左下角看到帧率，如下图所示。
界面主要功能介绍：
Capture Profiles：预设管理。SharpCap软件重启后默认设置重置。如果经常使用一个或者多个参数配置，可以在调整好下方参数后点击保存，在再次打开软件前便可直接调用该预设。
Exposure：设置曝光时长。勾选LX mode后可以把单帧曝光时长调至更长。
Gain：相当于普通数码相机的iso。数值越大，感光度越高。
Frame Rate Limit：限制最大帧率，默认不设限，可自行调节。
Offset：偏置调节。当对相机进行完全遮光后，可能会发现图像并不是真的全黑。可以通过调整偏置（offset）来获得一个更好的暗场。可以通过打开直方图（histogram）来确认这一点。
USB Traffic：控制数据传输速率（帧率）。当数值为0时，相机达到最大帧率。
Enable Broadcast Mode：开启广播驱动，具体使用方法可参考下载界面的说明。
Read Mode：部分型号具有可以切换高低增益模式的功能。
Color Space：选择色彩空间（输出格式）。Raw8/Raw16为8位或16位的Raw格式，输出保存的视频图像为黑白（即使传感器为彩色，需要通过debayer进行色彩还原）；RGB24为非Raw格式，可直接输出彩色图像，但占用空间较大。
Capture Area：可选择使用何种分辨率进行拍摄。
Binning：使用像素合并进行拍摄。
Output Format：选择输出格式。
Debayer Priview：显色预览。当此项功能开启时，即使选择raw格式，屏幕预览区也会显示彩色图像。但此时保存出的图像仍然是黑白的，请注意。
Gamma，Brightness，Contrast：对应伽马值、亮度、对比度调整。我们建议在正常情况下不必调整这三项参数。
White Bal （R/G/B）：彩色相机白平衡校准功能。具体校准方法可以参考彩色相机页面下的对应说明。黑白相机则无需此功能。
直方图：重要的图像参考，可以用来检测白平衡是否准确、offset的设置以及图像是否过曝等。和普通数码单反的直方图原理一致，建议具有图像基础的人使用。
Thermal Controls：制冷控制。制冷相机接入12V电源后，温度控制电路就会启动，您可以通过调整下图中的设置来控制CMOS的温度。控制温度主要有两种方式，一种是调整制冷器功率（Cooler Power），一种是设置目标温度（Target Temperature）。如果您想要通过设置目标温度这种方式来直接控制CMOS的温度，可先点击“Auto”再来通过调整滑动条来设置目标温度。
QHY设备可以在很多支持ASCOM平台的软件上工作。这里以MAXIMDL为例。
首先确认ASCOM平台和ASCOM驱动都已经成功安装。开启MAXIMDL，按照下图的提示来完成设置。
在拍摄前需要点击Connect；
连接软件后按照步骤开启设置制冷温度。
由QHYCCD开发的软件，对于QHYCCD相机，它拥有基础的拍摄功能。
安装EZCAP_QT软件并通过USB3.0数据线将相机连接至您的电脑。启动EZCAP_QT，在Menu->Camera中点击”Connect”，如果相机是成功的连接的，EZCAP_QT软件的标题就会显示相机的固件版本以及相机的ID，如下图所示；
可在Language中切换成简体中文。
在 “相机设置” 中点击“温度控制”，设置CMOS传感器的温度。您可以开启“自动 ”来设定目标温度。比如，在此我们设置目标温度为-10C。CMOS传感器的温度将会很快下降到此温度（大约需2-3分钟）。如果您想要关闭制冷，您可以选择“停止”。如果您只想设置制冷功率而不设置温度，您可以设置功率的百分值。
使用预览窗口（preview tab）来进行预览，还可以使用对焦工具来进行对焦。然后使用拍摄窗口（Capture tab）来捕获图像。
在EZCAP_QT中有一个图像任务规划器，用于拍摄序列。
开启N.I.N.A. – Nighttime Imaging ‘N’ Astronomy。通过ASCOM驱动连接。
开启制冷器设置温度。
设置曝光时间拍摄图像。
执行AllInOne安装，勾选BroadCast WDM Camera选项。
安装过程执行结束，右键计算机找到设备管理器，查看有图像设备名称为QHYCCD BroadCast WDM Camera即为安装成功。
使用：
通常使用sharpcap连接相机作为广播端，连接相机之后需要打开Enable Live Broadcast开关进行广播。
常见的配合软件（即广播接收端）有：UFOCAPTURE、HANDYAVI、QQ视频功能等。AMcap测试效果图：
QQ视频测试效果图：
UFOCAPTURE测试效果图：
注意事项：
如果相机一直卡死，它有可能是多种原因导致的，您可以按照下面的提示进行检查。
1) 您的电脑配置的是否是VIA芯片组或者一些类型的主板，在SharpCap上根本不出图(但是在ASCOM上工作却正常)在这种情况下，您需要开启相机的DDR缓冲
2) 您的电脑和赤道仪是否漏电？这可能会导致漏电流通过GND从电脑上转移到相机上。这有可能会影响USB传输、丢失数据包、相机卡死。您需要确保电脑和赤道仪都很好的接地。
3) USB接口的电压是否足够高？一些电脑的USB接口电压达不到5V。这样可能会导致相机一直卡死。在这种情况下，您可以选择通过使用带电源的USB3.0 Hub来连接电脑和相机，这样能够确保相机得到5V的电压。
4) CPU使用率是否太高？如果CPU使用率过高，将会导致很多帧丢失并且会使得相机卡死。您可以增大USB traffic值来降低FPS，从而获得更稳定的图像传输。
5) USB连接线是否连接牢靠？有时相机与USB连接线的连接问题以及电脑与USB连接线的连接问题会导致信号丢失并且使相机卡死。尤其是当USB连接线移动时。在这种情况下，您可以尝试在USB接头和插口部分涂一些硅油。这样会使得USB连接更加稳定。
6) 避免静电。有时人体上携带的静电会导致相机卡死。在触碰相机前，您可以接触一下电脑机箱外壳来释放静电。
7) 一些计算机的前置USB接口不太适合高速数据传输（原因是它们是通过连接线连接到主板的，这样使得信号完整性变差）。如果您发现相机在前置USB接口使用时一直卡死，您可以尝试将相机连接至它的后置USB接口（它们直接连接到了主板的芯片组）。
8）系统中USB选择性暂停功能开启会引起相机在长时间工作中的卡死情况。请根据以下步骤关闭此选项。
Windows电源设置步骤：1. 点击“开始键”，点击“设置”。2. 点击“电源和睡眠”， 点击“其他电源设置”。3. 点击“更改电源计划”。4. 点击“更改高级电源设置”。5. 默认情况下“USB 选择性挂起”功能是开启的，会导致图像卡死，帧率低，视频不流 畅，图像没有刷新，等等一系列问题。我们需要禁用这个功能。6. 禁用此功能。
9）当遇到更新Sharpcap软件后连接相机无法输出帧率情况时，请下载AllInOne安装包，安装时勾选sharpcap选项。安装包会自动更新sharpcap中的QHY SDK 。完成后重启sharpcap软件。
上图是典型的因为USB数据传输错误导致的部分图像丢失导致图像错位的情况。
原因是由于USB通讯质量问题，或者外部干扰问题，导致正在传输的USB图像数据包数据错误，无法通过CRC校验，从而SDK判定为一次USB传输错误。SDK会对通讯错误进行修复，避免出现死机，但是这一包数据也会丢失。造成这种现象。
检查以及解决方法是：
（1）USB线损坏或者USB接触不良引起的通讯质量问题： 解决方法是更换USB线，并且检查USB线到电脑的连接，以及USB线到相机的连接是否过于松动；
（2）在使用了某一些信号不匹配的HUB，可能会导致此类问题，可以直连或者尝试更换其他型号HUB（建议使用有源HUB）；
（3）由于交流适配器漏电引起的通讯干扰问题，需要检查系统里面每一个设备的交流适配器是否都良好接地；
（4）使用了版本不匹配的SDK和固件，下载最新安装包（QHY最新发布了AllInOne安装包可以实现一键自动替换SDK，您只需要在安装包中勾选相应软件），或者请求QHYCCD技术支持远程协助。
根据USB3.0的特性，USB3.0的最大线缆支持长度约为3米，在3米以上就会无法保证传输稳定性。为了保证图像质量，QHY标配USB线缆为1.5米。如果有延长USB线缆的需求，请告知经销商，并选用选配件中QHY推荐的有源USB延长线（带有信号放大器）。
1.准备配件：
可支持远程断电插排x1 （建议使用可以单独控制每个插孔版）
带有12V供电USBHUB x1 (该USBHUB可支持12V断电设备重置，可联系QHY咨询建议型号)
使用步骤：
使用带有12V电源供电的USBHUB，连接到可支持远程断电的220V电源插孔上。可以每次开机以后自动连接一下USBHUB电源，可以实现一次远程重连。
该方案适用于USB供电的设备，(QHY导星行星系列相机，QHY小号制冷）
2.设备管理器-管理-服务和应用程序， 将 DevicesFlow_22569 和 Devquery Background Discovery Broker 启用。
3.BIOS,在Power Management选项中，把高级电源管理模式由s3(STR)更改为S1(POS)。
该情况是由于滚动快门效应导致，在拍摄短曝光时容易遇到，提高曝光时间可以避免该差异，建议平场帧拍摄使用曝光时间大于1秒。
| 型号 | Unity Gain |
| 600M/C | 25 (Extended Full Well Mode) * |
| 268M/C | 30 (Extended Full Well Mode) * |
| 294Pro | 1600 (11MP Mode)
2600 (47MP Mode) |
| 410C | 90 (Low gain)
40 (High gain) |
| 367C | 2800 |
| 247C | 2200 |
| 128C | 3300 |
| 168C | 10 |
| 183M/C | 10 |
| 163M/C | 120 |
| 174GPS | 17 |
| 550P | 85 |
*仅建议制冷相机拍摄深空天体时参考unity gain进行设置。行星相机拍摄方式不同，需要根据情况自由选择gain值。
*对于原生16bit的型号，如QHY600，QHY268等，可以直接把gain设置为0，因为即使最低增益也可以满足要求。不过在扩展满阱模式下仍建议使用表格中的设定。
首先，并不存在一个所谓的”最佳的GAIN和OFFSET值”, 例如不足的AD采样率（12位或者14位），以及读出噪声随增益提高而降低的特性。我们需要稍微理解一下相机的读出噪声，满阱，系统增益，以及天光背景的光子噪声等，才能更好的帮助我们确定应该使用的GAIN和OFFSET.
如果您以前没有制冷CMOS相机的使用经验，那么我们建议您刚开始的时候，增益可以设置为”单位增益（Unity Gain）”。单位增益是指相机的系统增益为1e/ADU的时候的GAIN设置值，例如QHY168C的是10，而QHY367C的则为2800（见上表）。单位增益的设置也不必纠结一定要刚好是系统增益，增减一点影响其实并不大。
单位增益并不是最好的设置，只是一个起始点。根据拍摄的具体情况，可再进一步确定是增加或者减少这个值。通常情况下，如果您的光学系统是快速光学系统，大光圈，例如F2.2-F5之间的望远镜，曝光时间又比较长，比如5分钟以上，同时又没有使用窄带滤镜，那么可以考虑进一步减少GAIN. 以便获得更大的动态范围，更好的利用相机的满阱值，以避免恒星过曝。（过曝的恒星会导致星点肥大，同时恒星的颜色饱和度受到损失）。
如果使用了窄带滤镜，或者望远镜焦比在F6-F10，曝光时间又比较短，那么在曝光时间周期内接受到的光子数有限，这种情况下，您可以提高增益，以期充分发挥在CMOS高增益下读出噪声低的特性，提高目标的信噪比。
| 使用情况 | 增益值 | 目的 |
| 入门值 | 系统增益 | 提供一个初始值给入门用户使用 |
| 使用快镜，曝光时间较长 | 降低增益 | 充分发挥动态范围，避免星点饱和 |
| 使用窄带，慢镜，曝光时间短 | 提高增益 | 光子数有限情况下，获得更低读出噪声 |
OFFSET的设置也并没有一个最佳值。OFFSET设置的正确方法是：在某一个增益下，分别拍摄偏置场和暗场，然后观察图像的直方图分布。
可以看到直方图分布是一个峰。通过改变OFFSET，可以使得这个峰向左或者向右平移。我们需要确保整个这个峰都要大于0，不能被0给截掉。同时，为了能有所冗余，因此需要比零略大一些，比如大100到几百个ADU，甚至几千ADU都是可以的。但是也不能太大，否则会占用掉0-65535中有效的动态范围。
需要注意，不同增益下，这个峰的宽度是不相同的，在高增益下这个峰就会变宽。因此在低增益下合适的OFFSET值，在高增益下未必合适。很可能由于这个峰变宽了导致这个峰的部分被0给截掉。
CMOS相机采样不足16位时，会导致AD的采样精度不能与CMOS的满阱电荷数很好的匹配。在低增益下，CMOS的系统增益往往会达到若干个电子对应一个ADU。这样会带来采样误差。损失了相机对信号强度的分辨能力。
当提高增益的时候，CMOS的系统增益值会降低，当达到某一个增益时，对应1e/ADU,这就是系统增益。但是提高增益会带来一个问题，就是限制了输出图像的满阱电荷数。比如12位的CMOS，当系统增益为1的时候，图像达到饱和的时候，对应的满阱就只有4096电子。这样如果图像中有比较亮的目标，例如大多数的恒星等，就会出现饱和。特别是如果您的望远镜是快镜，或者曝光时间比较长，这个问题就会特别的突出。一旦恒星饱和，星点就会变粗，而且后期是无法补救的(除非用软件缩星大法）。同时，星点的颜色信息也会受到影响，星点的颜色饱和度会下降。最终图像感觉星点很粗，大部分星点很白。感觉图像非常干涩。因此这种情况下，只能通过降低增益，来获得图像更大的满阱。
降低增益是在没有16位AD情况下采用的一个不得己的折中方法。这时候采样误差（量化噪声）会增加。但是，由于在长曝光，以及快镜下，像素的光子数比较多，光子数自身的量子噪声，会带来超过量化噪声的起伏（可以理解为一种在亮度上自然实现的“抖动”算法），因此量化噪声增加带来的影响会有所减小。通过一定的叠加，也可以在一定程度上弥补因为量化噪声引起的图像层次不够的问题。
在光子数受限的情况下，例如在窄带摄影，曝光时间短，以及使用的镜子是“慢镜”的情况下，那么可以提高增益。因为这种情况下不容易出现目标饱和问题，同时，背景天光几乎没有，此时读出噪声和量化噪声是影响弱光探测能力的主要因素，提高增益获得更低的读出噪声和更低的量化噪声，对于提高信噪比是非常有意义的。
