小号相机方案
2019 年 11 月 06 日

附件资料下载: 点此下载接环方案PDF文件

首先我们需要明白一些基本的概念:
  1. 后截距: 从镜头或者光学系统的装配定位面到成像面的距离。应用到相机中则是从镜片中心到成像平面(即传感器表面的距离。相机能够成清晰的像需要保证后截距符合镜头(望远镜)所提供的标准要求。
  2. 如何达成准确的后截距:一般情况下相机传感器到相机镜头卡口的距离(即法兰距)是确定的,而镜头的后截距也是确定的,无论是望远镜还是单反镜头均会注明其后截距。通常情况下望远镜的后截距是一个范围,因为镜筒可调节范围比较大;而单反镜头的后截距一般不变。另外,如果用户在望远镜内部加装了平场镜的话,望远镜的后截距计算需要以平场镜的后截距为准。我们所需要搭配的接环的长度=望远镜/单反镜头/平场镜后截距-相机截距
  3. 定制螺钉:部分接环的连接方案需要通过螺钉固定。由于每个用户需要搭配的截距不同,因此所使用的螺钉长度也可能不同。QHYCCD通常会提供合适长度的螺钉,请在定制时向我们提供所需的截距以便我们提供定制螺钉。
  4. 下面是QHY小号相机及部分配件产品及接环的截距一览表。为方便用户计算,本处数据显示安装后该组件对后截距的增加量,而不是该组件本身的厚度。之后我们也会在每一个具体方案里对它们进行说明。

名称 型号 后截距增加量(法兰距)
小号制冷相机系列 QHY183、178、224、290、174、163、294*、550 10mm+8mm
10mm=传感器到表面玻璃距离
8mm=原装接口020085,可拆替
* QHY294虽然采用了中号相机的机身,但接口与小号相机相同,因此分类至小号相机。

名称 型号 后截距增加量
OAG S/M/L 10mm
QHYCFW3 S 15.5mm(薄)/20mm(常规)
M 17mm(薄)/20.5mm (常规)
L 21.5mm
XL 21.5mm

关于每个接环的代码、用途以及截距增加量,请参考https://www.qhyccd.cn/index.php?m=content&c=index&a=show&catid=175&id=112

-----------------------------------------------------------

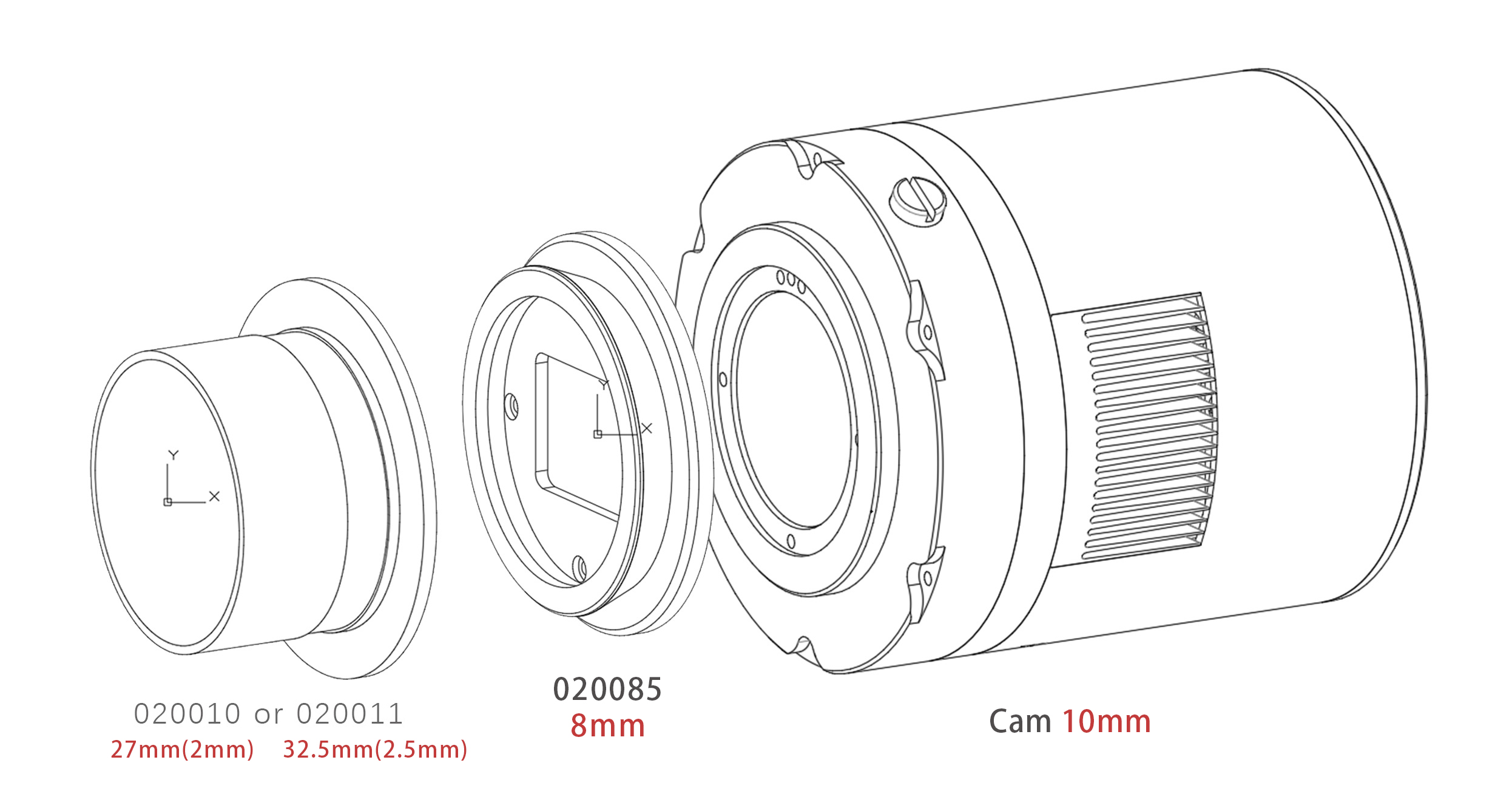

情景1:小号相机+无平场镜的天文望远镜

如果您仅是使用单个相机连接天文望远镜,不加装滤镜轮OAG且不在望远镜上加装平场镜的话,您可以完全忽略之后所有的安装说明并选取最为简单的连接方式——因为在这种情况下无需考虑后截距问题,大部分天文望远镜都会提供一个很大的截距调节范围。这种方式仅需要使用标配接环就可以完成,无需额外购买接环。

型号 接环厚度(对截距的影响) 获取方式 是否需要定制螺钉
020010
M42转1.25寸



020011
M42转两寸
27mm(2mm) 小靶面小号相机183/178/224/290/174标配
32.5mm(2.5mm) 大靶面小号相机
163/294/550标配


情景2:小号相机+单反相机镜头/加装平场镜的天文望远镜
与望远镜不同的是,单反镜头后截距通常不可调整因此必须要精确配置接环的厚度以达到指定的后截距要求。类似,望远镜加装平场镜时需要以平场镜的后截距为准而不是望远镜的后截距(可以把平场镜理解为一个简单的镜头)。接环的组合也与接单反镜头类似,唯一不同的是这次我们不需要特制的单反镜头转接环。

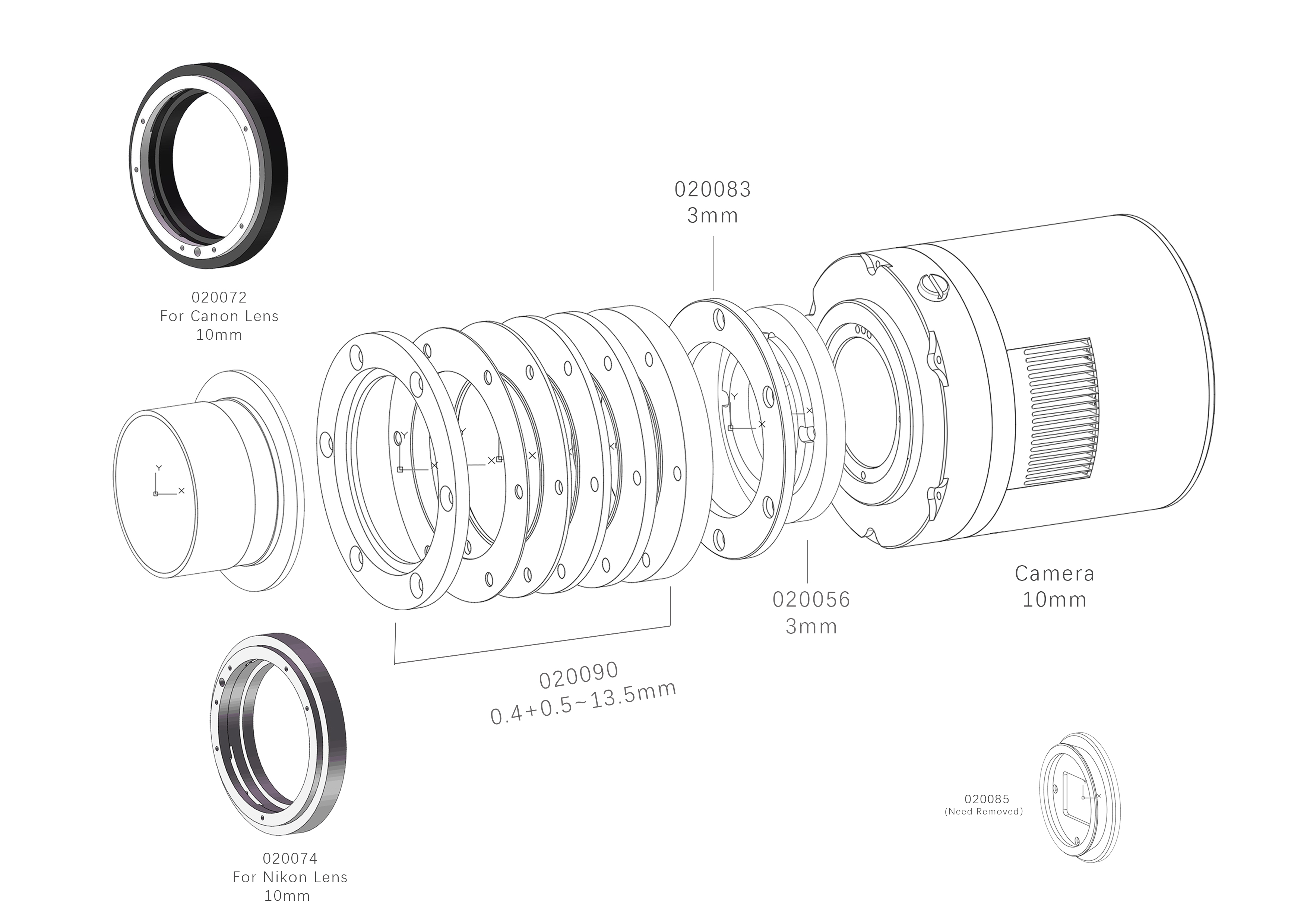

为达到精确的后截距,我们需要用到一组特别的接环组合:020090(小号)/020089(中号)。它们由五块厚度为0.5/1/2/3/7mm的接环组合,这种组合可以达成0.5到13.5mm之间的任意厚度(包括整数以及0.5)。请根据自己的需求进行组合,无需全部使用。组合方式不确定因此需要定制螺钉。
当小号相机使用该方案时,首先要把相机顶部组件(020085)拆除,然后安装额外接环020056和020083。如果您之前购买过小号OAG,则无需额外购买020083(小号OAG标配)。


型号 厚度(对截距的影响) 获取方式 是否需要定制螺钉
020056 3mm 额外购买
020083 3mm 额外购买
020090 顶部接环4mm;
组合接环13.5mm
(0.5+1+2+3+7)
额外购买
020072/
020074
10mm 额外购买(72为佳能口,74为尼康口)


情景3:小号相机+滤镜轮+其他

小号相机可以根据需求搭配小号/中号滤镜轮。请根据自己想要装配的滤镜的形状和数量挑选适合的滤镜轮。CFW2和CFW3的连接方式相同,在图中仅选取CFW3进行演示。小号滤镜轮前端接口为M42,中号为M54。因此在添加不同的滤镜轮时,所需要的前端接环会有所不同。

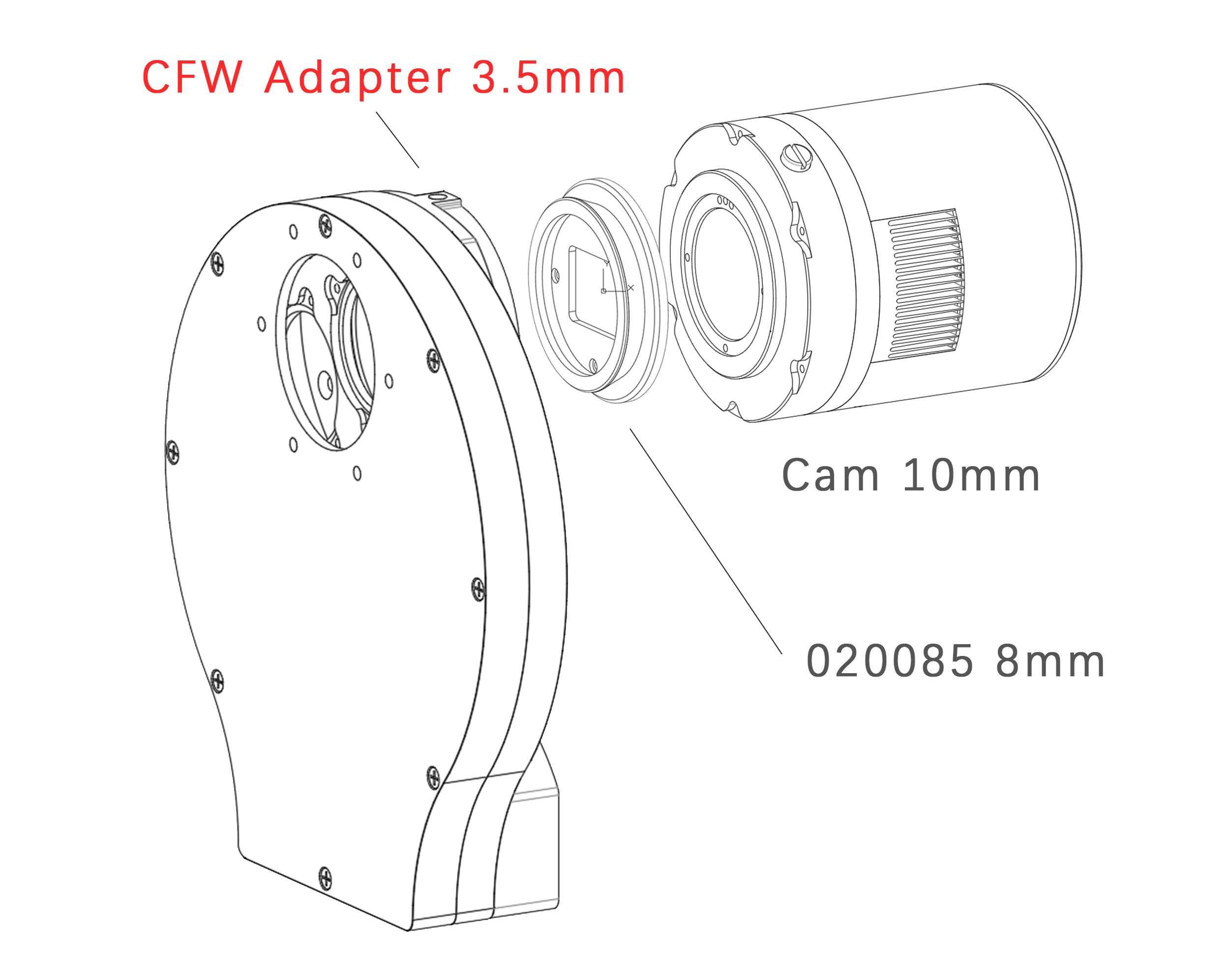

当对截距没有要求时,可采取标配直连的方式即可,无需额外接环,如图所示。要注意的是,标准配置下除滤镜轮本身的厚度外,标配的滤镜轮转接环还会增添3.5mm的截距。滤镜轮的另一侧提供了与对应尺寸相机标配接口一致的螺纹,小号滤镜轮为统一的M42螺纹,中号为M54。

名称 型号 截距增加量 前端接口
QHYCFW3 S 15.5mm(薄)/20mm(常规) M42
M 17mm(薄)/20.5mm(常规) M54
滤镜轮转接环 - 3.5mm




另外,如果部分用户有特殊需求,如需要连接单反镜头时,可以采用020063代替默认方案。这种方案有两个好处,一是更短的后截距;二是通过螺钉连接可以使传感器与滤镜轮保持精确的水平。使用该接环需要将滤镜轮拆开并从内部将滤镜轮接环组件拆除。具体过程参见附录。

型号 厚度(对截距的影响) 获取方式 是否需要定制螺钉
020063 1mm 额外购买


加装单反镜头时,为了达成精确的截距,我们需要用到之前提到过的组合020090(搭配小号滤镜轮)或020089(搭配中号滤镜轮),用法和之前所述相同。除此之外,当您想要使用相机+滤镜轮+单反镜头的组合时,我们建议您选购超薄版本的滤镜轮以免超出镜头的标准截距要求。
搭配小号滤镜轮的方案

搭配中号滤镜轮的方案




情景四:小号相机+OAG
a) 小号相机+小号OAG。通常我们建议这种搭配。
型号 厚度(对截距的影响) 获取方式 是否需要定制螺钉
020082
020083
3mm
3mm
OAGS 标配 否(使用标配螺钉即可)
020056 3mm 额外购买


b) 小号相机+中号OAG。通常情况下我们不建议采用这种连接方式,然而部分用户之前曾经购买过中号相机以及中号OAG,而后购买了小号相机,为了能够更加有效利用OAG,我们提供了这种选择。
型号 厚度(对截距的影响) 获取方式 是否需要定制螺钉
020081
020080
3mm
3mm
OAGM标配 否(使用OAG标配螺钉即可)
020056 3mm 额外购买

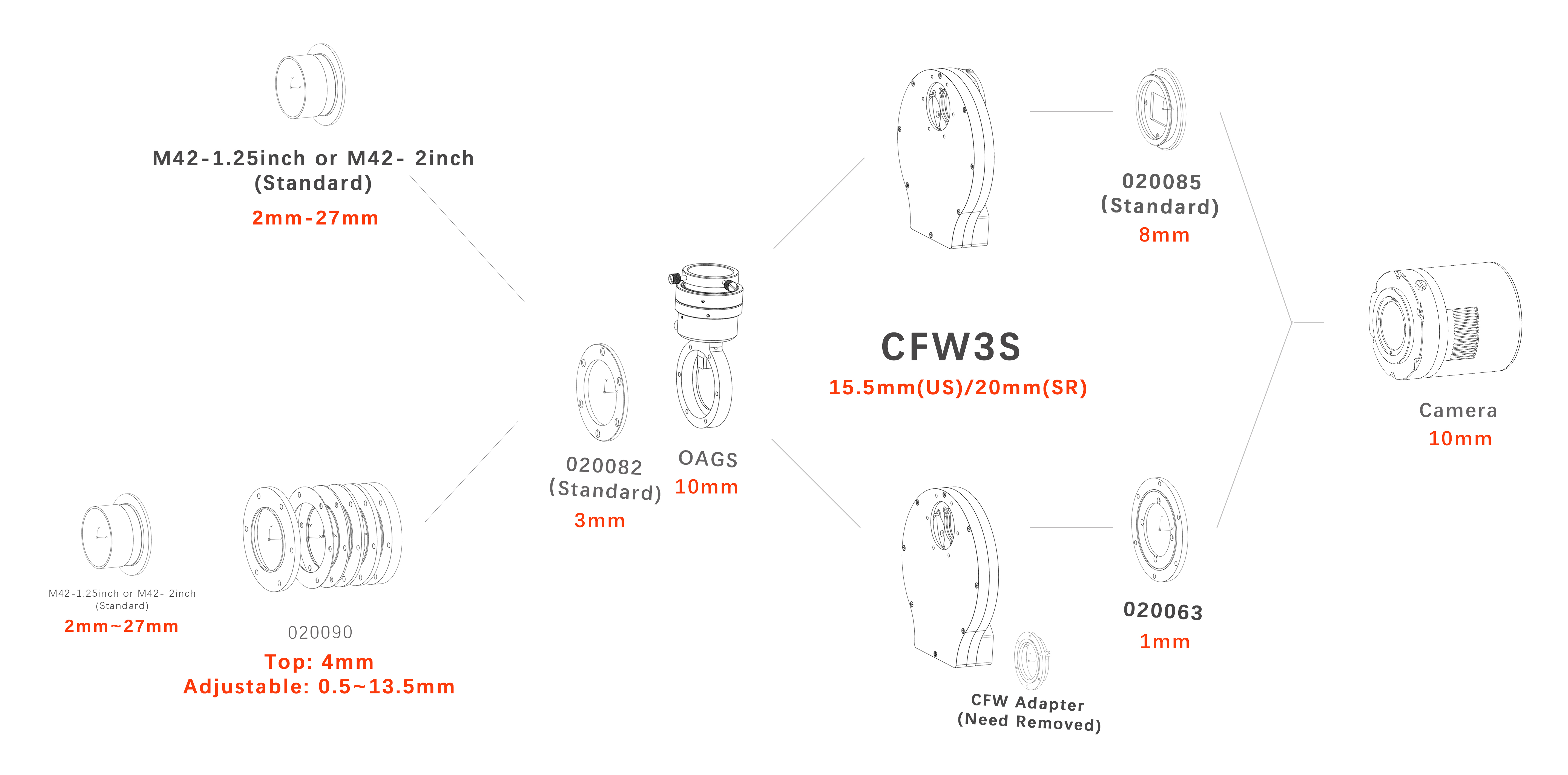

OAG与望远镜/单反镜头的连接只需要参照总览图以及情景1,2的介绍进行搭配,只要确保020082/020080安装在外部即可(如图例所示)。它们拥有标配相机接口相同的螺纹。


情景五:小号相机+滤镜轮+OAG
OAG与滤镜轮的连接方式也很简单,只需要用螺钉固定,并安装外侧的转接环(无需安装内侧的)。
请务必注意:这种连接方式会产生较长的截距。通过目前的测量,这种组合方式无法连接单反镜头,因为小号相机+滤镜轮+OAG+镜头转接环的最短截距已经超过了一般单反镜头的截距标准。建议考虑去掉OAG。


1.小号相机+小号滤镜轮+小号OAG组合

2.小号相机+中号滤镜轮+中号OAG组合
