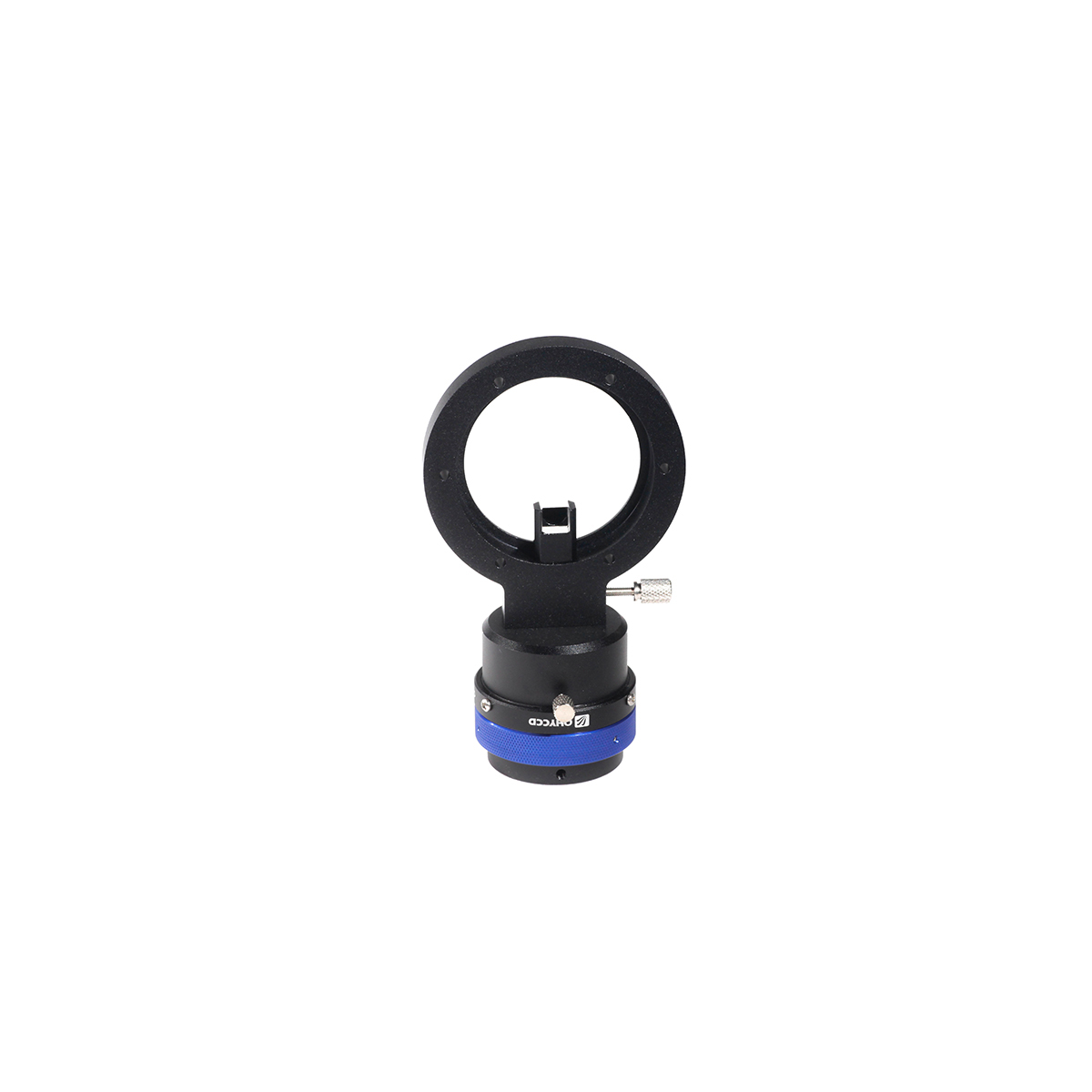

QHYOAG
QHYOAG采用六颗螺丝直接连接的方式，保证了连接精度和平行度，为您的摄影带来可靠的机械连接。采用OAG的主要目的是采用与主相机相同的光学路径，在不遮挡主CCD的情况下，从成像圈的边缘获取一部分图像，从而克服非同步变形，提供更高的导星精度。
QHYOAG包含一个精密螺旋调焦器，1.25英寸目镜接口兼容，可以本家导星相机完美对接。实现较短的光程。调焦过程舒适，带有锁定螺丝，调焦完毕可以锁定焦点。同时还可以通过QHYCCD提供的多种标配或者选配件，实现复杂灵活的结构搭配。

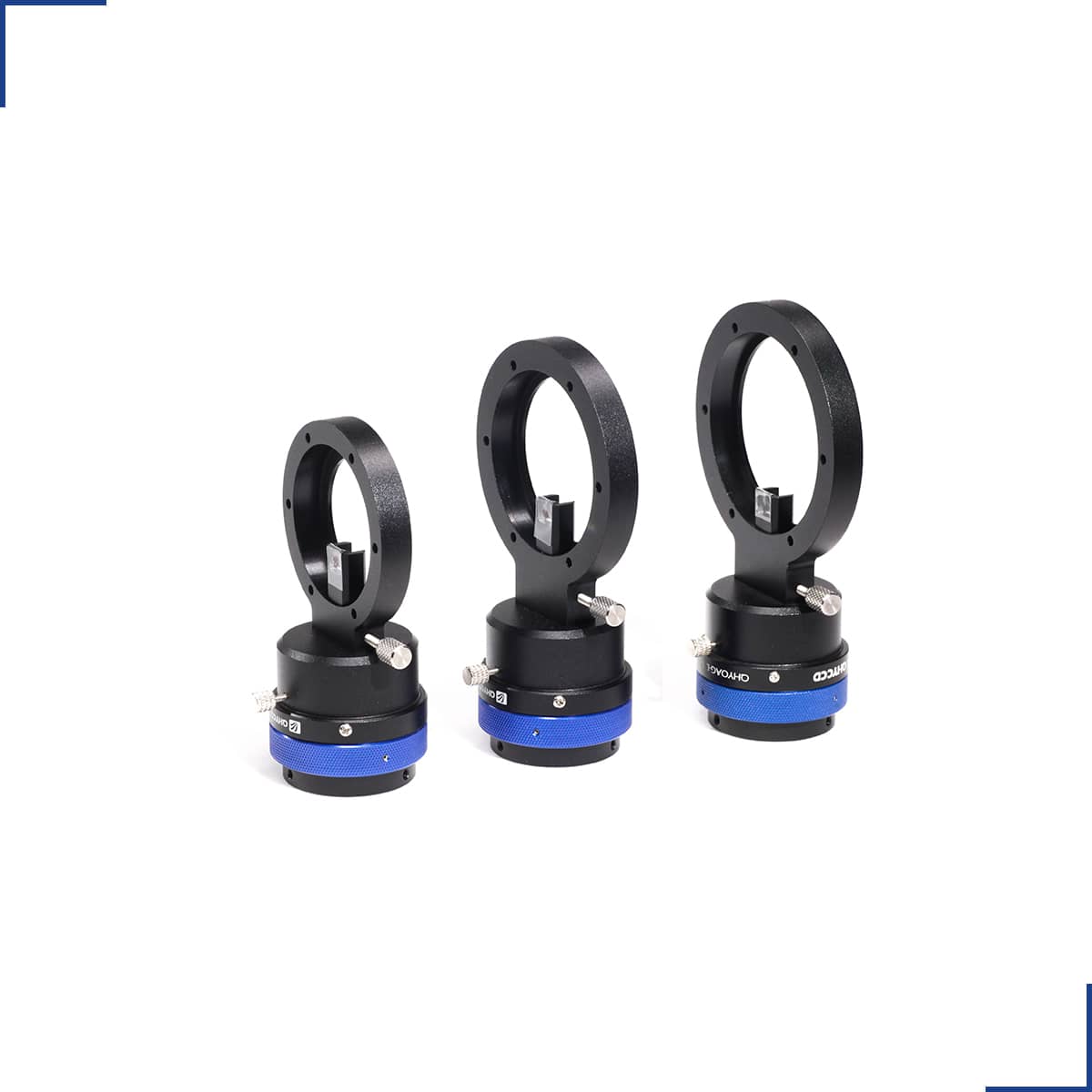

QHYCCD提供大中小三号OAG，适合不同尺寸的相机，并且有多种接环配件供选择。关于OAG如何搭配请参考“接环系统2.0”页面的说明。
Related Products
产品规格
| 型号 | QHYOAG-S | QHYOAG-M | QHYOAG-L |
| 望远镜转接 | M42/0.75 | M54/0.75 | M62/0.75 |
| 直径到6*M3螺孔位置 | 54mm | 62mm | 68mm |
| 适合芯片尺寸 | 1英寸内 | 4/3英寸，APS-C，APS-H，Full Frame | 大靶面CCD |
| 兼容设备 | CFW3-S，
QHY183M QHY5III Series QHY90A QHY695A |
QHY16200A
CFW3-M CFW3-L QHY268M/C QHY600M/C QHY294Pro M/C QHY163M QHY128C/247C/367C/168C/410C |
CFW3XL
QHY16803 QHY09000 |
| 导星相机接口 | 1.25英寸 | 1.25英寸 | 1.25英寸 |
| 重量 | 127g
|
145g | 149g
|
| 截距 | 10mm | ||
机械尺寸
QHYOAG-S：仅支持M42/0.75螺纹转接环。转出的两个螺纹均为M42/0.75内螺纹。
QHYOAG-M: 支持M42/0.75螺纹转接环或者M54/0.75螺纹转接环，或者一端为M42，另一端为M54。
配件一览
使用提示
QHYOAG一共有三种型号，主要区别是直径不同。分别为QHYOAG-S,QHYOAG-M,QHYOAG-L。但本体厚度均为10mm。在使用之前，请先移除棱镜所贴的保护膜。
QHYOAG的本体上有六个直径为3mm的通孔，用于和各种接环，或者QHYCFW3滤镜轮，或者QHY”A”系列相机进行连接。通常而言，QHYOAG不能直接单独使用，而必须与相关接环联合使用。
QHYOAG上还包含一个棱镜位置调节锁定旋钮，位于本体的侧面。当松开该旋钮的时候，可以调节棱镜的位置。棱镜位置请仔细调节，以不遮挡芯片为准。如果发现拍摄的图像中对应位置有所遮挡，请将棱镜位置再离芯片远一些。
QHYOAG包含一个螺旋调焦座，可以对相机焦平面进行细微调节。调焦座上有一个焦平面位置锁定旋钮，当进行调焦时候，请松开此旋钮。焦距调节好以后，锁紧这个旋钮。请勿在锁紧的情况下强行旋转调焦环，以免损坏内部结构。当锁紧以后，您会发现调焦环还是可以左右转动一段距离，这个是正常现象，此时相机已经被锁定，焦点并不会发生变化。
QHYOAG的通光柱的孔径是7mm。
QHYOAG可以QHY导星相机配合使用。需要注意棱镜表面到导星相机的距离要等于棱镜表面到拍摄CCD之间的距离。如果导星相机达到最短距离仍然不能合焦，这时可以去掉导星相机的前端以进一步缩短距离。
