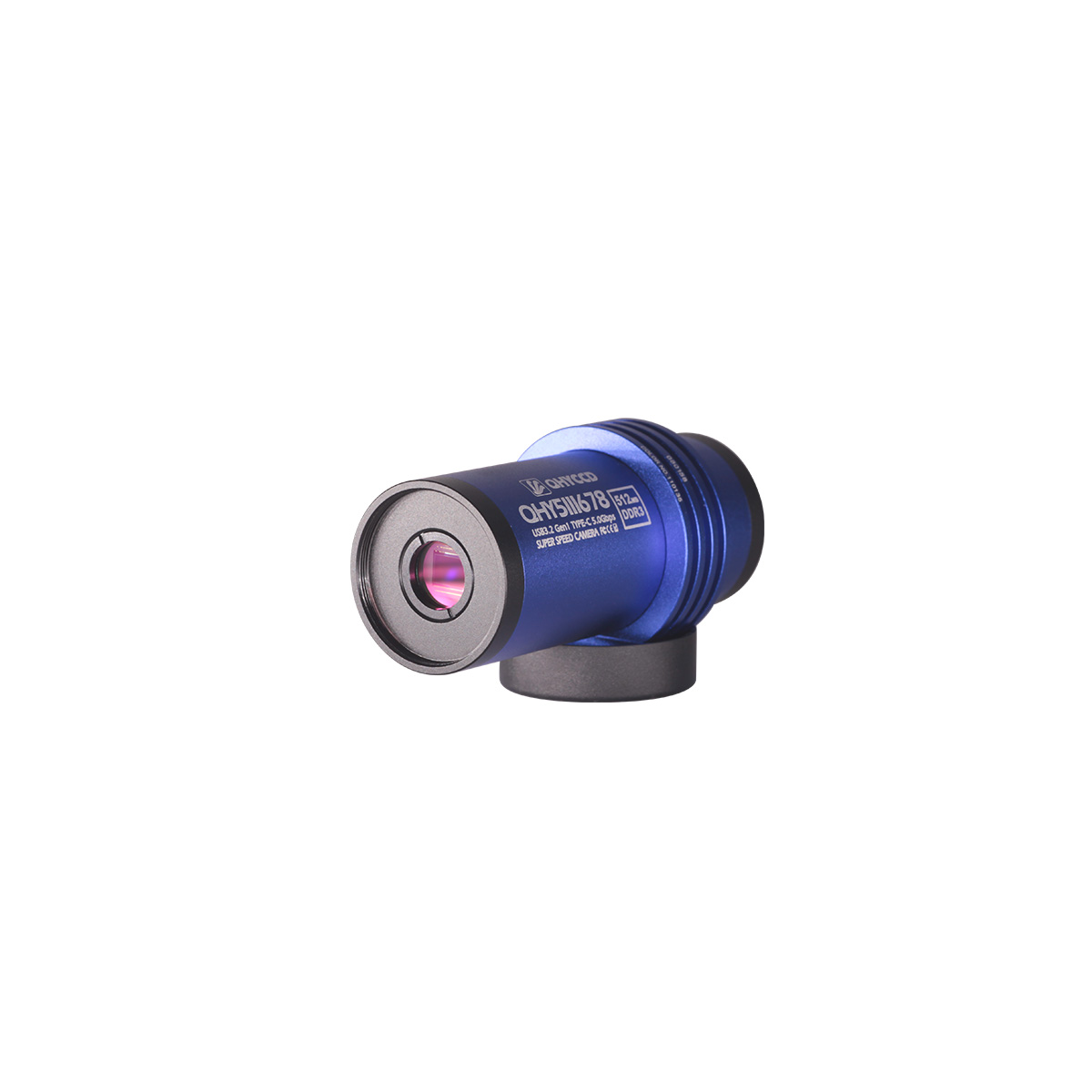

QHY5III678为新一代QHY5III V2系列行星导星相机,定位上为QHY5III178M/C的升级版本,使用兼容性更高的二代设计结构,带有近红外增强特性。

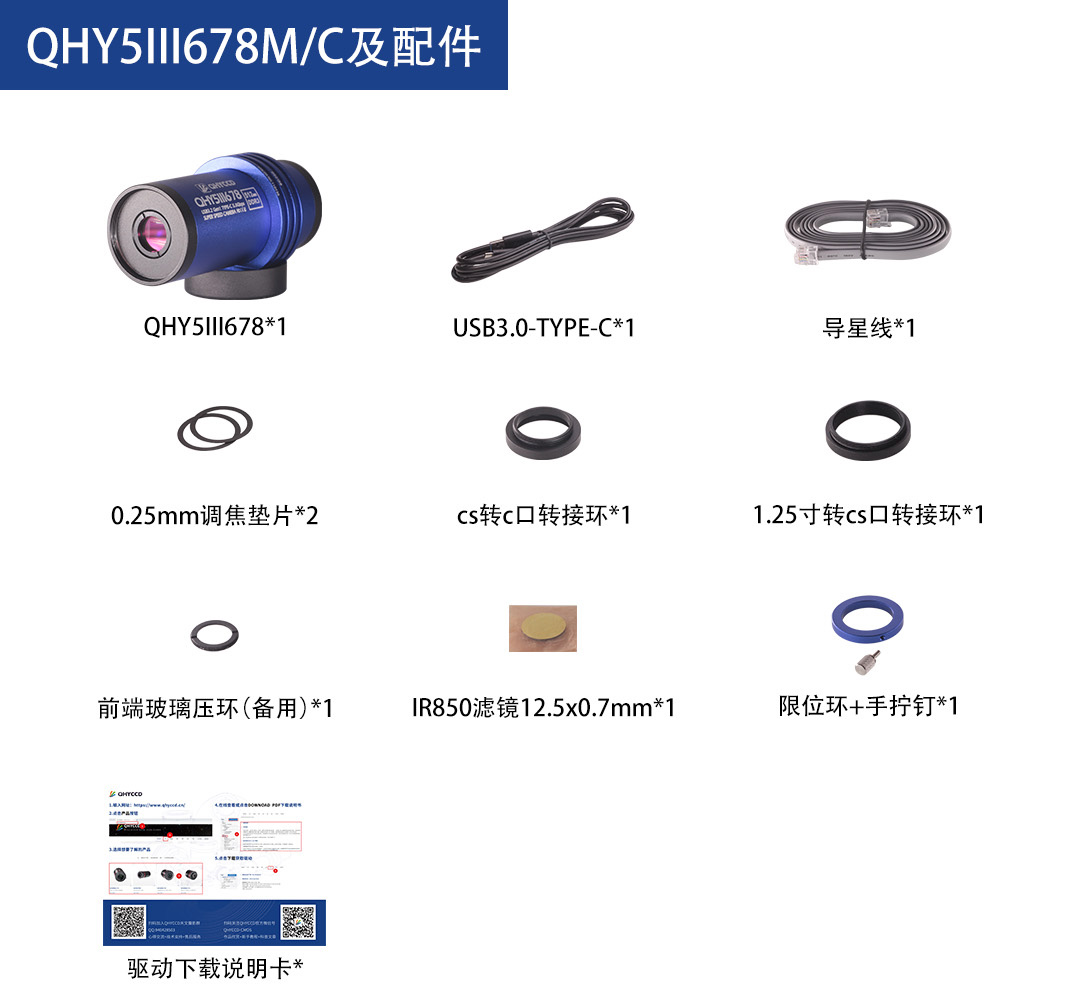

产品附送包括IR850红外等多枚滤镜。
摄影师:Eduardo Schaberger Poupeau
设备:QHY5III678M和60 mm Coronado SolarMax III double-stack
摄影师:Christopher Go
相机:QHY5III678M拍摄
摄影师:Christopher Go
相机:QHY5III678M拍摄
月球陨石坑CLAVIUS, BLANCANUS MORETUS
摄影师:Philippe Cambre
相机:QHY5III678M
QHY5III678为新一代QHY5III V2系列行星导星相机,定位上为QHY5III178M/C的升级版本,使用兼容性更高的二代设计结构,带有近红外增强特性。
产品附送包括IR850红外等多枚滤镜。
QHY5IIISeries (Ver.2) 系列是于2022年末陆续推出的新一代行星相机产品。相较于第一代5III系列产品,V2系列相机在接口设计、硬件配置等方面均有较大幅度升级。
QHY5IIIV2系列相机采用了新规的前端设计,具有了更好的兼容性。新的前端除支持望远镜1.25寸接口外,同时也兼容CS口镜头和C口镜头,且能够在安装滤镜的情况下使用C/CS口镜头拍摄。
新的前端可安装1.25寸带框滤镜,也可以在CMOS上端的前端部安装无框滤镜。此处能够兼容的滤镜玻璃的尺寸因QHY5IIIV2系列CMOS的尺寸而异,但基本为标准的实验室滤镜规格。相较于价格较高的天文滤滤镜,实验室滤镜往往价格更低,波段种类更加丰富,您可以自行开发更多的用途及玩法。
QHY5IIIV2系列相机全部使用USB3.2Gen1(USB3.0)Type-C 接口。相较于一代5III系列所使用的USB3.0Type-B接口,Type-C接口的寿命更长,灵活性也更高。
Tips:建议使用QHYCCD官方标配的Type-C数据线。由于市面上充斥着大量的劣质Type-C线,随意使用可能导致相机无法正常工作。如果您使用自己的备用线,请确保其是高质量的数据线。
和一代产品的定制接口不同的是,QHY5IIIV2系列行星导星相机全部配备通用导星接口。即使导星线出现遗失或损坏,您也能够以较低的成本在市场上获得通用备件。当然,在大部分情况下直接使用Type-C数据线就已经能够满足导星需求。
QHY5IIIV2系列行星导星相机的尾部配备一枚状态指示灯,当相机状态异常时会通过不同颜色指明异常状态,帮助您判断状况。相机正常工作时该指示灯默认熄灭,因此您无需担心光污染问题。

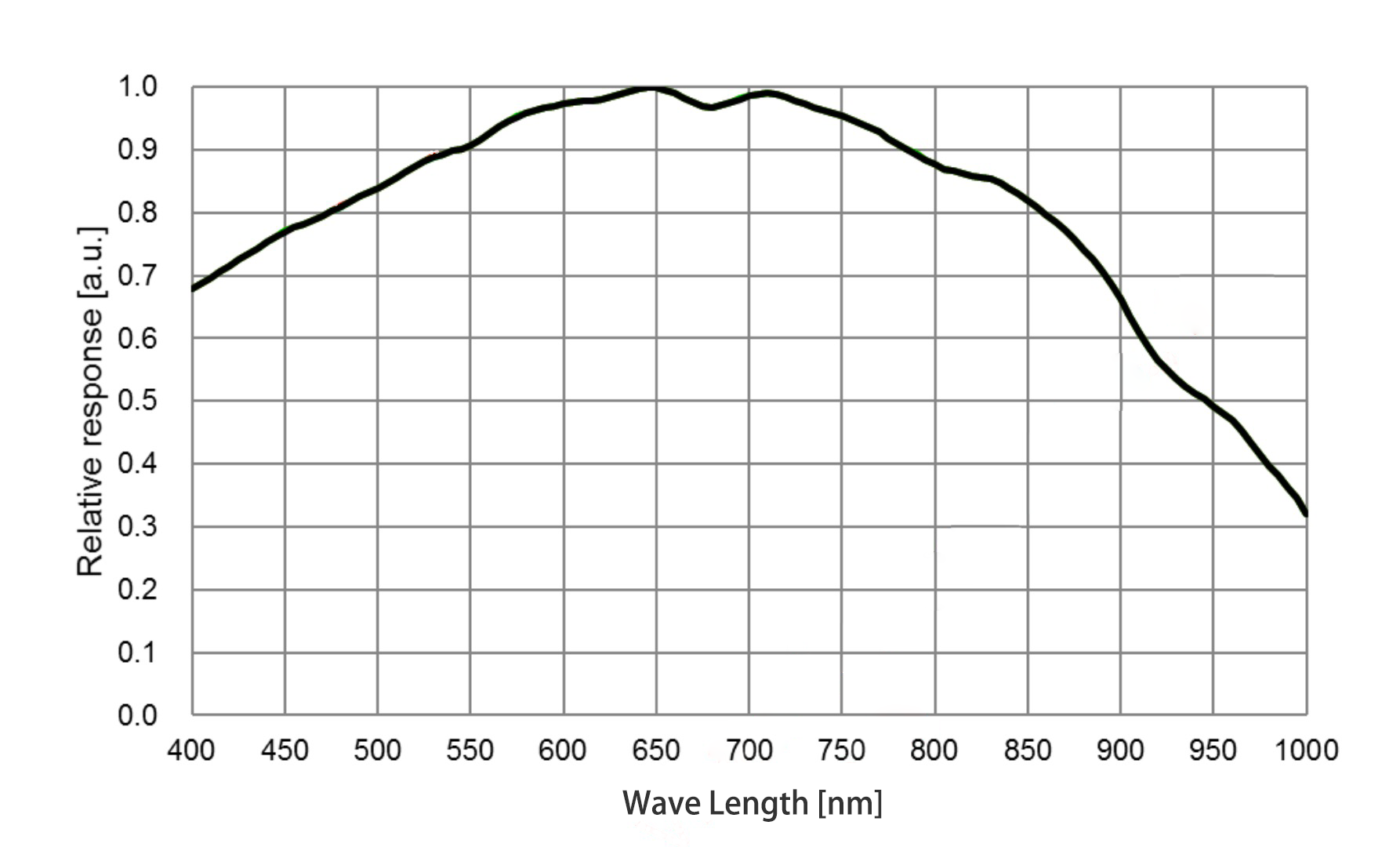

产品型号 | QHY5III678M/C |
产品系列 | V2系列 |
传感器 | Sony IMX678 |
色彩版本 | 彩色&黑白 |
前照/背照 | 背照式 |
传感器尺寸 | 1/1.8 inch |
像元尺寸 | 2.0um*2.0um |
分辨率 | 3856*2180 |
有效像素数 | 8.4MP |
满阱容量 | 9ke- |

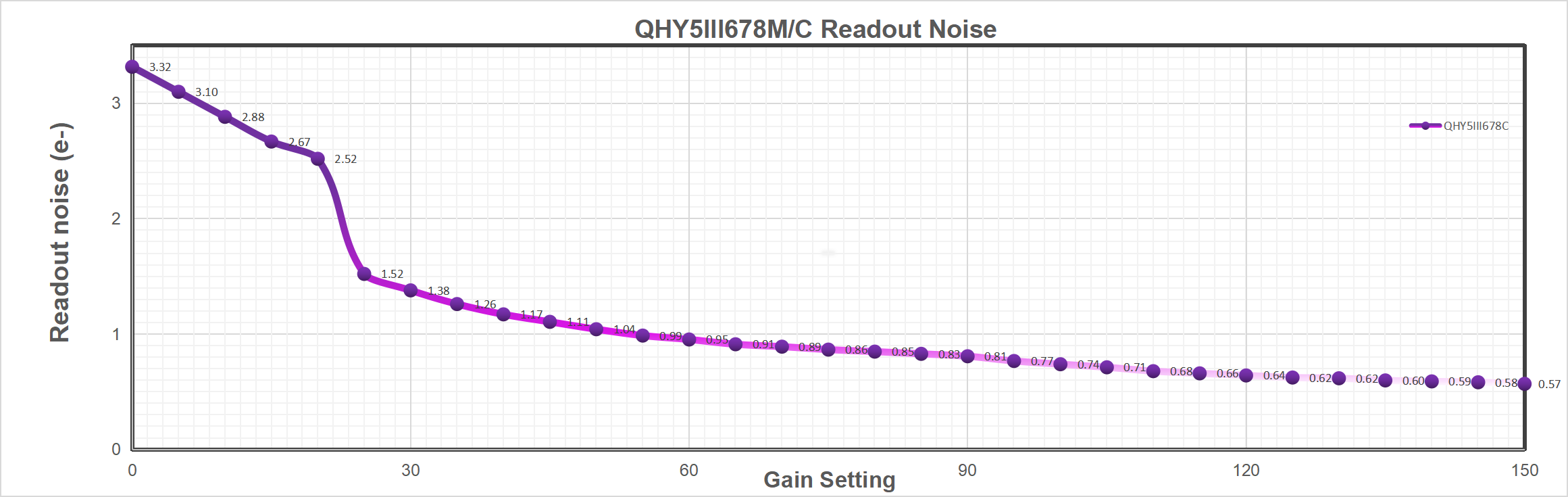

读出噪声 | 0.57-3.3e-(Gain0-150) |
A/D | 12bit(输出为8位或16位) |
全分辨率帧率 | 43FPS@8bit, 22FPS@16bit |
ROI帧率 | 1080Lines, 85FPS@8bit, 43.5FPS@16bit 640Lines, 140FPS@8bit, 71FPS@16bit |
曝光时长 | 11us-900sec |
快门类型 | 电子滚动快门 |
内置缓存 | 512MB DDR3 |
数据接口 | USB3.2 Gen1 Type-C |
导星口 | 标准St4 |
望远镜接口 | 1.25寸, 可兼容CS口或C口镜头 |
光学玻璃窗口 | IR-Cut filter (Color) AR Glass (Mono) |

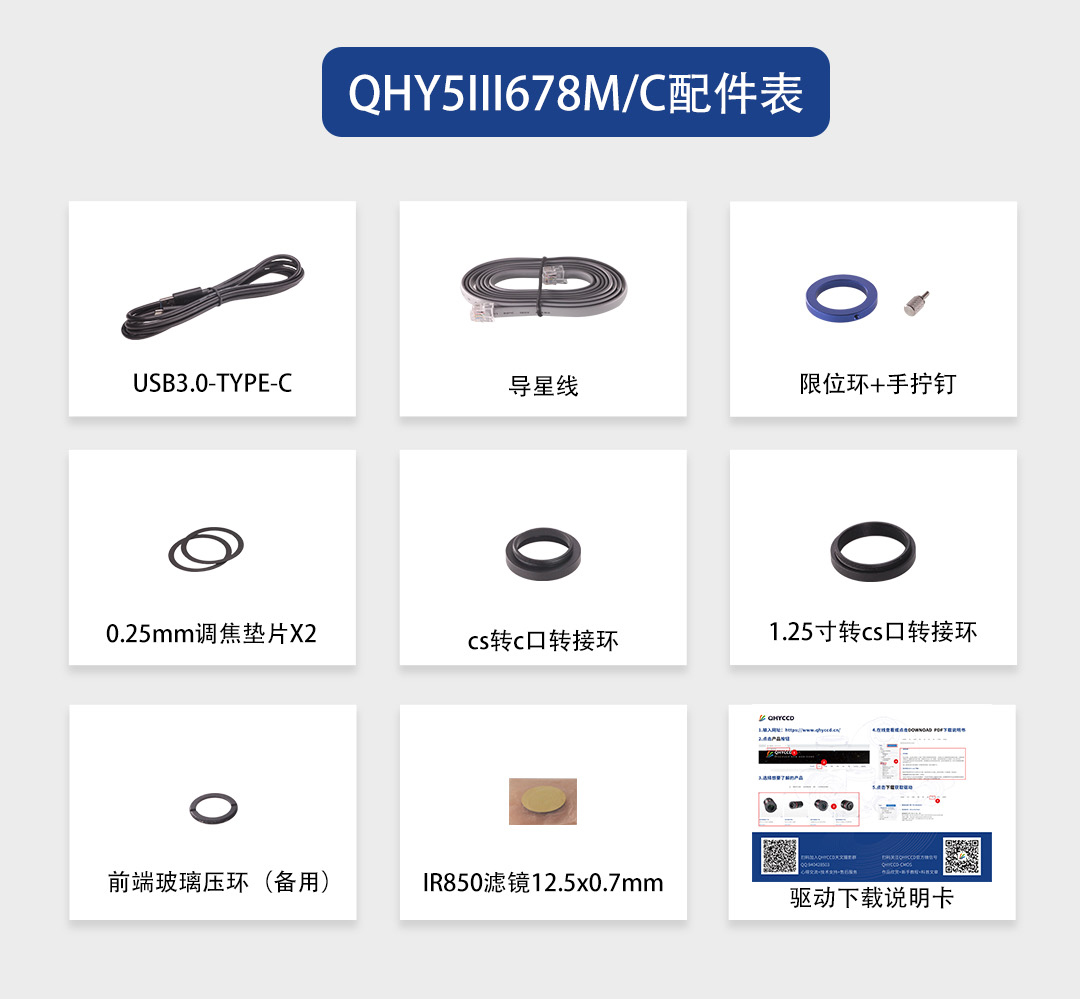

附送滤镜 | IR850滤镜 |
后截距(不含接环) | 8±0.5mm |
重量 | 90g |
下列说明中部分内容以QHY5III462C为例,其对5III系列产品都是通用的。
对于非天文专业用途的用户,我们推荐您选择SharpCap做为相机操控软件。SharpCap是一款体积小但功能强大的软件,界面简洁,可以自由设定大部分相机参数,而且SharpCap4.0新增了中文版本(由QHYCCD进行汉化)。软件免费,可以通过付费升级为pro版本。
Sharpcap官网链接:http://www.sharpcap.co.uk/
您可选择32位或是64位版本进行安装,我们推荐使用64位软件。另外我们建议将SharpCap安装至C盘Program Files 或 Program Files(x86)中,之后方便系统可自动识别并安装SDK。
在下载并安装成功SharpCap后,我们还需要下载ALLinOne驱动包,安装驱动并在软件根目录中安装SDK,才能使软件顺利控制相机。
在正式安装前,首先给制冷相机接入12V电源,然后通过USB3.0数据线将相机连接至您的电脑。在将相机连接至电脑之前一定要确保设备已经接入电源,否则相机会无法识别。第一次连接时,系统会发现新设备并为之寻找驱动。你可以点击“跳过从Windows更新获得驱动软件”跳过网上搜索步骤,然后电脑会在本地自动找到驱动并安装。当驱动软件都安装成功后,你可以在设备管理器中看到QHY5IIISeries_IO。
注意:制冷相机的输入电压不能低于11.5V否则不能正常运行。同时注意电压不要超过13V。
整合版下载包适用于QHYCCD所有的USB3.0设备。其内容包括:
系统驱动是运行设备的必要组件,必须安装;
SDK是运行设备的必要组件,必须安装;
EZCAP_QT 是QHYCCD自主开发的相机管理软件,可以应用于相机测试以及基本的深空拍摄。当然更重要的是它可以起到设备管理和提示固件更新等作用。因此即使您不使用QT作为拍摄软件,也建议您安装QT作为设备管理软件使用;
进入下载页面。一般情况下我们建议您选择最新的稳定版(Stable Version),或者你可以参考下载页面的更新历史说明,选取合适的版本。
在下载并安装成功SharpCap后,我们还要在软件根目录中安装SDK,才能使软件顺利控制相机。
注:在SharpCap4.0 (3.2BETA)中,已经新增了中文版本。该版本由QHYCCD进行主要汉化及校对工作,欢迎大家使用,并欢迎大家提供反馈意见。在下方我们依然按照3.1英文版进行说明
开启SharpCap。点击菜单栏中的摄像头,然后在选中相机。如果前面所提及的软件和驱动都安装成功,那么视频图像就会自动出现,同时也可以在软件的左下角看到帧率,如下图所示。
界面主要功能介绍:
Capture Profiles:预设管理。SharpCap软件重启后默认设置重置。如果经常使用一个或者多个参数配置,可以在调整好下方参数后点击保存,在再次打开软件前便可直接调用该预设。
Exposure:设置曝光时长。勾选LX mode后可以把单帧曝光时长调至更长。
Gain:相当于普通数码相机的iso。数值越大,感光度越高。
Frame Rate Limit:限制最大帧率,默认不设限,可自行调节。
Offset:偏置调节。当对相机进行完全遮光后,可能会发现图像并不是真的全黑。可以通过调整偏置(offset)来获得一个更好的暗场。可以通过打开直方图(histogram)来确认这一点。
USB Traffic:控制数据传输速率(帧率)。当数值为0时,相机达到最大帧率。
Enable Broadcast Mode:开启广播驱动,具体使用方法可参考下载界面的说明。
Read Mode:部分型号具有可以切换高低增益模式的功能。
Color Space:选择色彩空间(输出格式)。Raw8/Raw16为8位或16位的Raw格式,输出保存的视频图像为黑白(即使传感器为彩色,需要通过debayer进行色彩还原);RGB24为非Raw格式,可直接输出彩色图像,但占用空间较大。
Capture Area:可选择使用何种分辨率进行拍摄。
Binning:使用像素合并进行拍摄。
Output Format:选择输出格式。
Debayer Priview:显色预览。当此项功能开启时,即使选择raw格式,屏幕预览区也会显示彩色图像。但此时保存出的图像仍然是黑白的,请注意。
Gamma,Brightness,Contrast:对应伽马值、亮度、对比度调整。我们建议在正常情况下不必调整这三项参数。
White Bal (R/G/B):彩色相机白平衡校准功能。具体校准方法可以参考彩色相机页面下的对应说明。黑白相机则无需此功能。
直方图:重要的图像参考,可以用来检测白平衡是否准确、offset的设置以及图像是否过曝等。和普通数码单反的直方图原理一致,建议具有图像基础的人使用。
Thermal Controls:制冷控制。制冷相机接入12V电源后,温度控制电路就会启动,您可以通过调整下图中的设置来控制CMOS的温度。控制温度主要有两种方式,一种是调整制冷器功率(Cooler Power),一种是设置目标温度(Target Temperature)。如果您想要通过设置目标温度这种方式来直接控制CMOS的温度,可先点击“Auto”再来通过调整滑动条来设置目标温度。
连接相机运行SHARPCAP,如果一切正常,软件打开以后就开始显示视频画面,您可以在软件右下方看到目前的帧率;如果您首先打开了软件,然后才连接相机的,可以使用菜单栏目中的 相机->扫描相机 来寻找相机,找到相机以后会显示在该菜单中(如QHY5III462C),勾选即可.
调节帧率。为了保证相机能成功运行,软件会在最低速度下启动相机,避免因为有时候帧率过高,超过电脑传输带宽而卡死。所以您现在看到的帧率是一个较低的帧率,会远低于QHYCCD网页上宣称的最高帧率。在相机正常启动以后,您可以尝试将帧率提高。方法是首先将曝光时间设置到1毫秒,(太长的曝光时间会限制住帧率),然后将“USB Traffic”的值减小,让USB带宽增高,这时候您可以看到帧率会提高。如果您的机器CPU速度足够快,例如是I7-4核电脑,那么应该是可以达到最大帧率的。但是请注意并不是所有电脑都能达到最大帧率,它与CPU的占用率,电脑的节能设置,乃至主板的性能都有一定关系。如果您发现当USB Traffic降低到一定程度,帧率不升反降,所以此时已经达到了电脑的性能瓶颈,需要,不能再提高帧率了。另外,有时候电脑的显卡性能也会对帧率产生一定影响,您可以考虑将软件的ZOOM缩放减小一些。看看是否有助于提高帧率。因为屏幕的显示会占用CPU性能,从而降低CPU获取图像的速率,从而影响帧率。
调节增益Gain。与拍摄深空不同的是,由于二者拍摄原理不同,拍摄行星时gain值无需围绕unity gain上下浮动,可根据自身需要任意调节。但要注意的是整理画面不要过亮,因为拍摄行星通常需要大量叠加,如果单张较亮,叠加之后的画面很容易过曝。
调节偏置OFFSET。您会发现当盖上镜头盖,让图像全黑的时候,图像背景仍然不是全黑。因此您需要调节OFFSET值,让图像更黑一些。一般说来,对于行星拍摄而言,图像背景设置到很黑是没有太大问题的。
另外,对于彩色相机,将OFFSET设置到一个尽可能低的值,让盖上镜头盖的图像尽可能接近0是很有必要的。因为偏置的存在有可能影响白平衡。白平衡是在红绿蓝数据上分别乘以一个系数,来补偿因为对红绿蓝感光效率不同,或者环境光中包含的红绿蓝比例不同造成的偏色。但是如果存在一个背景偏置,这个偏置也会被乘以一个系数,最终得到的比例反而不对了。 所以如果您不希望在后期做精确的色彩校准,那么就可以在前期尽可能将图像背景设置到0附近,以获得较为简单的白平衡。(对于深空而言,一定是要保留一个图像背景的,因此建议深空拍摄,不要在这里做白平衡,让RGB比例设置都一样,在后期再做白平衡)
如果想尝试16位图像,最好将USB带宽设置成大于5的数(对于QHY5III462C而言),否则因为USB带宽不够会导致图像卡住。然后在COLORSPACE框中设置为“mono16”此时相机工作在16位模式(实际为12位,将低位补零)
勾选”LX”模式,可以将曝光时间范围扩展到长曝光时间。QHY5III系列相机有放大器辉光控制电路,能够显著的降低放大器辉光,因为是非制冷相机,建议不要用太长的曝光时间,否则背景热噪声会起来。对于深空拍摄,建议用短曝光+大量叠加的方法来进行拍摄。
有很多天文软件支持ASCOM,可以通过ASCOM连接5III系列相机*。
*注意目前QHY5III462C仅支持普通的ASCOM拍摄模式,还不支持ASCOM的视频模式。为了获得最大的动态范围和效果,ASCOM驱动默认使用最大位数传输(对于QHY5III462C,12位),图像统一按照16位的格式存储,低位补零。下面以典型软件MAXIMDL为例。
运行MAXIMDL软件。在相机型号中,选择ASCOM(左图),然后选择QHYCCD-Cameras-Capture (右图)。在属性中,选择QHY5IIIxxx Camera。窗口中的速度和overscan校准选项是没有用的,请忽略。
下面是一张QHY5III462C在MAXIMDL里面使用的场景。请注意由于QHY5III系列相机是不含有内置大容量帧存储器的,因此不能缓冲一帧的画面,在传输过程中,有可能出现丢帧现象。如果丢帧以后,相机会尝试重新拍摄一张,因此有时候可能会等更长时间以获得一帧图像。
当改变曝光时间为长曝光时间时,CMOS芯片可能会输出几帧短曝光的帧,这几帧可能会被输出,但是之后的帧将是正常的长曝光的帧。
您可以使用PHD导星软件和相机的内置导星口进行导星。PHD导星软件也是通过ASCOM连接QHY5III462C的。
1.在PHDGudiing 2.5的相机按钮里,选择ASCOM Camera和On-camera导星连接方式
2.选择连接按钮,然后出现ASCOM camera chooser窗口,在相机列表里面选择QHYCCD-Camera-Capture
3.在相机属性设置里面选择QHY5IIIxxx camera
6. 一般情况下您可以设置增益为1,偏置为10,未来可以设置更适合您的参数。速度和overscan校准功能在这里是没有用的,请忽略
7.连接相机和赤道仪
8.选 按钮开始连续预览
9. 在画面中选择一个星点,出现绿色框,然后选择 开始校准赤道仪和导星。
网络摄像头是QHY5III系列相机支持的一个特殊功能,它可以通过BroadCast Video WDM Drive将视频图像发送到多个目标软件上。比如,你可以使用SharpCap软件来控制QHY5III462C相机,同时在SharpCap上显示的视频图像可以发送到任何支持WDM相机的软件,比如HandyAvi, Adobe video encoder以及即时通讯软件。这个功能可用作直播输出使用。使用方式如下:
1.下载并安装视频广播WDM驱动。执行AllInOne安装,勾选BroadCast WDM Camera选项。安装过程执行结束,右键计算机找到设备管理器,查看有图像设备名称为QHYCCD BroadCast WDM Camera即为安装成功。
2. 连接相机至电脑并启动SharpCap。通常使用sharpcap连接相机作为广播端,连接相机之后需要打开Enable Live Broadcast开关进行广播。
4. 在使用的软件中,选中QHYCCD camera (WDM)作为您的网络摄像头。常见的配合软件(即广播接收端)有:Obs,UFOCAPTURE、HANDYAVI、QQ视频功能等。AMcap测试效果图:
注意事项:
1.QHY5III支持12位或者14位图像
QHY5III462C支持12位图像输出,不管是12位还是14位最后都转为成16位输出到电脑。(例如,12位是0-2047,映射到0-65535,14位是0-16383,也映射到0-65535)
2.如何得到最大的帧率
由于QHY5III系列相机具有非常高的帧率和数据量,并不是所有电脑都能达到最大的帧率。一般I7四核是没有问题的。但是CPU占用率也会影响最大帧率,因此在使用QHY5III时候尽量关闭其他占CPU的程序,腾出CPU来处理数据。如果CPU占用率太高,会导致程序响应很慢甚至崩溃。
3.如何避免相机卡死或者不流畅
如果相机经常出现卡死的情况,请检查下面的原因
3.1 是否电脑或者赤道仪存在漏电的现象,并且接地不好。如果电脑或者赤道仪存在漏电,漏电电流会经过USB线在相机和电脑之间传输,容易干扰USB传输信号。请保证电脑或者赤道仪接地良好,没有漏电问题。
3.2 是否USB端口的供电电压足够。有的笔记本电脑的USB端口电压输出不到5V,这样会导致相机供电不够而容易死锁。如果是这个情况,您可以用一个外部供电的USB3.0 HUB来连接相机。
3.3 是否CPU占用率过高。过高的CPU占用率容易导致图像卡死。您可以通过提高USB Traffic的值来降低USB传输速率,以解决CPU占用过高的问题,是的图像传输更加流畅(但是帧率会有所下降)
3.4 是否USB线的接触良好。有时候USB与电脑USB接口,或者USB线与相机USB接口的连接存在接触不良的情况,会导致USB传输容易卡死。您可以通过轻微摇动USB插头,来观察在摇动过程中是否图像卡死来确认这个问题。如果是这样,可以更换USB线,或者在USB插头中加入少量硅油或者机油,可以有效的解决接触不好的问题。
3.5 避免静电。有时候人体的静电会导致相机卡死。特别是当人体接触相机的一瞬间。您可以在接触相机之前先接触一下电脑的金属外壳,以释放静电,再与相机接触。
3.6 有的计算机的前置USB口,由于在电脑机箱内部通过了连线与主板连接,高速信号的性能会受到影响,供电能力也可能会降低。容易导致USB传输卡住或者不流畅。因此避免使用前置USB口,尽量使用后置的USB口。后置USB口是直接在主板上走线,信号和电流都能得到保障
3.7 根据USB3.0的特性,USB3.0的最大线缆支持长度约为3米,在3米以上无法保证传输稳定性。为了保证图像质量,QHY标配USB线缆长度为1.8米,请使用标配电缆连接相机到电脑。
如果有延长USB线缆的需求,请告知经销商,QHY选配件中提供有源USB延长线(带有信号放大器)如图,此USB延长线编号为030028(5米),030029(10米)。
4. QHY5III的与望远镜连接的接口是怎样的?如何给QHY5III配C口镜头
QHY5III462相机采用了1.25英寸目镜外形设计,因此可以放入1.25寸目镜中,无需额外的接口。自身还包含了转C口的前端,可以与C口镜头连接。 注意这个后截距是略小于17.5mm的标准C后截距的。之所以这样设计,是可以通过1.25寸垫片来使其达到17.5mm的距离。如果距离设计得太靠近17.5mm,那么万一超过了,就没有办法了。但是需要注意要根据芯片尺寸来选择C口镜头。由于使用C口镜头,后截距是17.5mm,因此需要选用到转C口延长环。延长5mm后截距。
5. 如何清洁CMOS芯片或相机玻璃窗口
由于SONY的I芯片表面没有镀膜,因此清洁相对比较简单。可以拧开相机前端,然后用镜头纸对CMOS芯片进行清洁,也可以采用市面上的单反相机清洁套装进行清洁。
对于相机的玻璃窗口,由于镀有增透膜或者红外截止滤镜,更容易被划伤,因此需要小心进行清洁。
6. 在开启DDR模式的状态下相机运行一段时间后帧率下降为0,该如何解决?
有部分用户反映,其带有DDR模块的相机在SharpCap上运行一段时间后帧率下降为零;这样的问题是由于CMOS芯片的输出速率高,而计算机的接收速率慢导致的。CMOS传感器一旦开始工作就会不间断地曝光,输出图像,周而复始,并且不能停顿。如果计算机由于操作系统的原因暂停USB传输过于频繁,就会导致DDR数据溢出,使得坏帧不断产生,进入DDR的图像没有一张图像是完整的,因此帧率为零。
解决方法:
第一个方法是通过提高USB traffic的值,来降低相机帧率,从而避免相机卡死。需要注意的是之前的SharpCap补丁不能够将USB traffic的值设置的很大,因此需要官方网站上下载并安装最新的SharpCap补丁。
第二个方法就是在SharpCap关闭DDR模式,但是对于性能不是非常好的电脑,由于其本身数据传输速度较慢,这种方法不一定有效。
