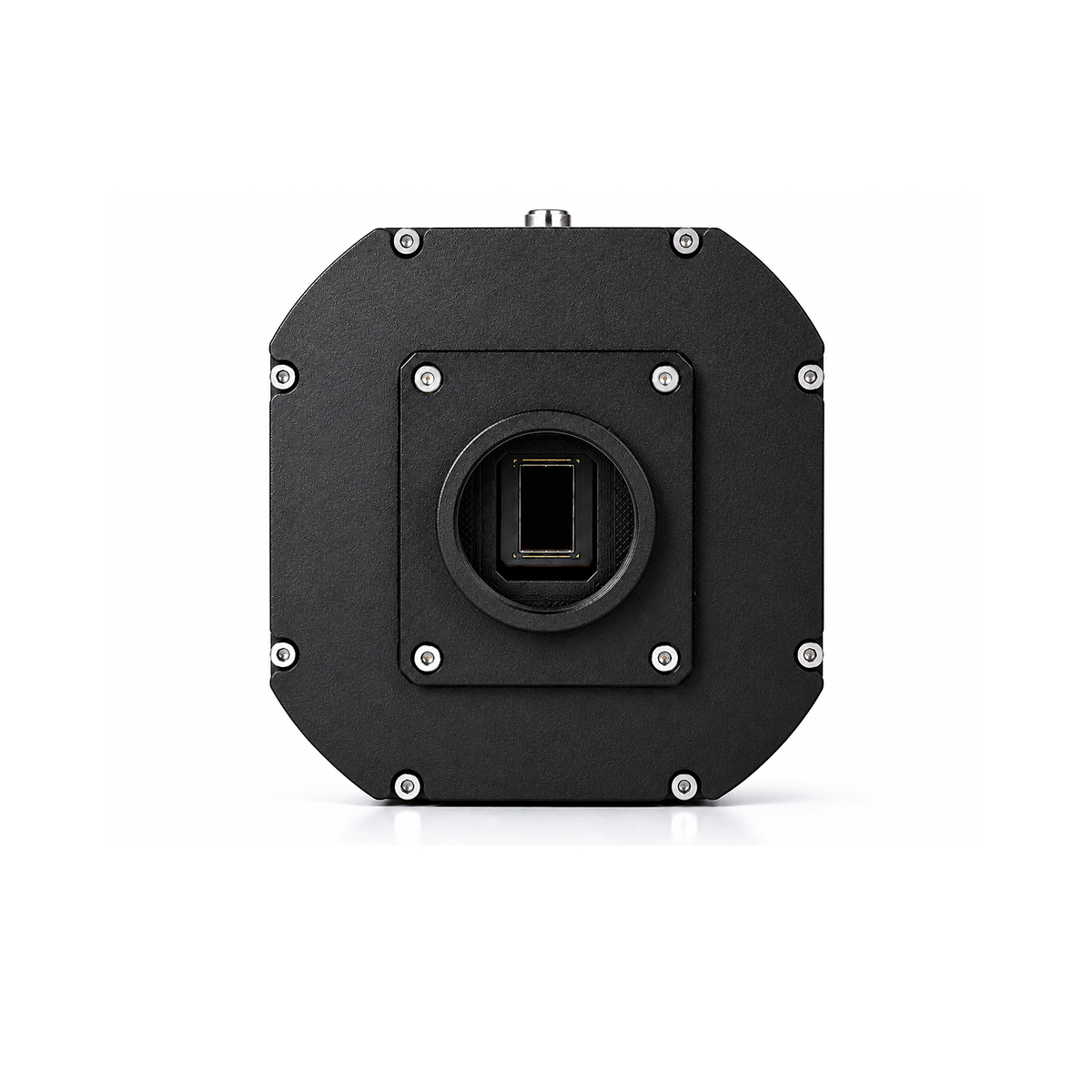

QHY585M（IMX585）

注意：推荐使用ALLINONE20241227版本 。

安装控制软件及All-IN-ONE固件包

ALL-IN-ONE整合驱动包可应用于大部分QHY设备，包括制冷CMOS相机、A系列CCD相机、行星导星相机、滤镜轮等。

注意：ALL-IN-ONE不包括电子极轴镜以及老型号CCD相机的固件！请在下方的单独链接里下载它们的文件。

ALL-IN-ONE包下载地址：https://www.qhyccd.cn/download/

ALL-IN-ONE包安装教程视频：https://www.bilibili.com/video/BV11r4y1u7d8

稳定版和BETA版本的选择：稳定版版本相对于beta 版本要旧一些，因版本更迭进度问题可能不支持新推出的产品，但更为稳定，建议新用户选择该版本；beta版本为当前开发的最新版本，通常会优先新增对新产品的支持，多一些试验性质及新功能，建议使用新产品及有一定使用经验的用户选择beta版本。

在正式安装All-in-one包之前，需要下载并安装第三方拍摄软件或平台。由于All-in-one包的大多数内容都是对第三方软件进行支持的插件，因此请务必先下载并安装好自己所需要的拍摄软件，再进行All-in-one包的安装，否则程序会报错。

ALL-IN-ONE包的内容包括：

Drivers：相机运行的必需驱动，必须安装；

BroadCast WDM：广播驱动，配合Sharpcap，用于给OBS等直播软件提供直播讯号，如有直播需求的用户需要安装；

EZCAP：QHYCCD自研的相机控制及管理软件。通常推荐安装64位版本；

ASCOM Driver：需要根据您安装的ASCOM平台版本进行安装。（目前ASCOM最新版本是6.5）

ASCOM Driver CFW/CFW（RS232）：两个驱动分别对应了USB控制滤镜轮和相机串口控制滤镜轮两种方式，建议拥有滤镜轮的用户两种驱动都勾选安装；

CP210x-VCP：串口驱动，有些电脑自带该驱动；没有自带此驱动的电脑在控制滤镜轮时可能会报错，建议选择性勾选安装；

各种软件的SDK（插件）：根据您使用的软件类型，勾选对应软件的SDK即可。注意确认您所安装的软件是32位还是64位的，要根据对应版本选择SDK；

SharpCap：第三方软件，选择32位或64位安装。该安装途径已经过SharpCap官方授权，可放心使用。

QT Lib： 是保障64位软件能在部分兼容性较差的电脑上正常运行的插件，可选择性安装。

安装驱动过程中，不要让相机连接电脑！！等全部安装好后，再连接电脑。

选择安装位置：不论是第三方软件还是驱动的安装，如果设备空间允许的话，强烈建议使用默认安装位置，不要任意更改！软件默认的安装位置进行安装的话，All-in-one程序会在接下来自动将SDK安装至软件根目录；如果改变了安装位置，接下来您可能需要手动定位软件的根目录。

在全部内容安装完毕后会弹出两个文件夹分别是ASCOM驱动备份文件和SDK的备份文件目录，请记住它们所在的位置，方便以后使用。

ALL-IN-ONE安装流程结束后，再将相机连接电脑。

首先给制冷相机接入12V电源（如果是行星导星相机则无需电源），然后通过USB3.0数据线将相机连接至您的电脑。在将相机连接至电脑之前一定要确保设备已经接入电源。如果在软件内能够正常识别并工作，即说明软件驱动安装成功。

注意：制冷相机的输入电压不能低于11.5V否则不能正常运行。同时也不要高于13V。

此处仅提供各软件的连接方式及基础功能说明，关于软件的详细功能请参考各软件的使用说明。

注意：对于传感器尺寸较大的相机，如QHY600等全画幅以上的相机，请尽可能使用64位版本的软件。

使用SharpCap

注：在SharpCap4.0 （3.2BETA）中，已经新增了中文版本。该版本由QHYCCD进行主要汉化及校对工作，欢迎大家使用，并欢迎大家提供反馈意见。在下方我们依然按照3.1英文版进行说明

开启SharpCap。点击菜单栏中的摄像头，然后在选中相机。如果前面所提及的软件和驱动都安装成功，那么视频图像就会自动出现，同时也可以在软件的左下角看到帧率，如下图所示。

界面主要功能介绍：

Capture Profiles：预设管理。SharpCap软件重启后默认设置重置。如果经常使用一个或者多个参数配置，可以在调整好下方参数后点击保存，在再次打开软件前便可直接调用该预设。

Exposure：设置曝光时长。勾选LX mode后可以把单帧曝光时长调至更长。

Gain：相当于普通数码相机的iso。数值越大，感光度越高。

Frame Rate Limit：限制最大帧率，默认不设限，可自行调节。

Offset：偏置调节。当对相机进行完全遮光后，可能会发现图像并不是真的全黑。可以通过调整偏置（offset）来获得一个更好的暗场。可以通过打开直方图（histogram）来确认这一点。

USB Traffic：控制数据传输速率（帧率）。当数值为0时，相机达到最大帧率。

Enable Broadcast Mode：开启广播驱动，具体使用方法可参考下载界面的说明。

Read Mode：部分型号具有可以切换高低增益模式的功能。

Color Space：选择色彩空间（输出格式）。Raw8/Raw16为8位或16位的Raw格式，输出保存的视频图像为黑白（即使传感器为彩色，需要通过debayer进行色彩还原）；RGB24为非Raw格式，可直接输出彩色图像，但占用空间较大。

Capture Area：可选择使用何种分辨率进行拍摄。

Binning：使用像素合并进行拍摄。

Output Format：选择输出格式。

Debayer Priview：显色预览。当此项功能开启时，即使选择raw格式，屏幕预览区也会显示彩色图像。但此时保存出的图像仍然是黑白的，请注意。

Gamma，Brightness，Contrast：对应伽马值、亮度、对比度调整。我们建议在正常情况下不必调整这三项参数。

White Bal （R/G/B）：彩色相机白平衡校准功能。具体校准方法可以参考彩色相机页面下的对应说明。黑白相机则无需此功能。

直方图：重要的图像参考，可以用来检测白平衡是否准确、offset的设置以及图像是否过曝等。和普通数码单反的直方图原理一致，建议具有图像基础的人使用。

Thermal Controls：制冷控制。制冷相机接入12V电源后，温度控制电路就会启动，您可以通过调整下图中的设置来控制CMOS的温度。控制温度主要有两种方式，一种是调整制冷器功率（Cooler Power），一种是设置目标温度（Target Temperature）。如果您想要通过设置目标温度这种方式来直接控制CMOS的温度，可先点击“Auto”再来通过调整滑动条来设置目标温度。

Scope Controis：滤镜轮控制，选中相应轮空控制转动。（注意：需要滤镜轮转动复位后开启软件，该位置才能显示）

使用ASCOM

QHY设备可以在很多支持ASCOM平台的软件上工作。这里以MAXIMDL为例。

首先确认ASCOM平台和ASCOM驱动都已经成功安装。开启MAXIMDL，按照下图的提示来完成设置。

在拍摄前需要点击Connect；

连接软件后按照步骤开启设置制冷温度。

使用EZCAP_QT

由QHYCCD开发的软件，对于QHYCCD相机，它拥有基础的拍摄功能。

安装EZCAP_QT软件并通过USB3.0数据线将相机连接至您的电脑。启动EZCAP_QT，在Menu->Camera中点击”Connect”，如果相机是成功的连接的，EZCAP_QT软件的标题就会显示相机的固件版本以及相机的ID，如下图所示；

可在Language中切换成简体中文。

在 “相机设置” 中点击“温度控制”，设置CMOS传感器的温度。您可以开启“自动 ”来设定目标温度。比如，在此我们设置目标温度为-10C。CMOS传感器的温度将会很快下降到此温度（大约需2-3分钟）。如果您想要关闭制冷，您可以选择“停止”。如果您只想设置制冷功率而不设置温度，您可以设置功率的百分值。

使用预览窗口（preview tab）来进行预览，还可以使用对焦工具来进行对焦。然后使用拍摄窗口（Capture tab）来捕获图像。

在EZCAP_QT中有图像任务规划器，用于拍摄序列。

勾选Use，设置Bin（合并）,ExpTime(曝光时间）,Repeat(拍摄张数），CFW（滤镜轮孔位设置），Gain（序列中照片使用增益值）

点击Folder设置保存路径。（建议路径中不要包含特殊符号，路径用英文标注）

点击Start 开始序列拍摄 ，点击Force Stop关闭当前拍摄。

使用N.I.N.A

开启N.I.N.A. – Nighttime Imaging ‘N’ Astronomy。NINA软件支QHY插件直连和通过ASCOM驱动连接方式，以下说明按照QHY插件直连方式（如果选用ASCOM连接请参考上方说明）

开启制冷器设置温度。

设置曝光时间拍摄图像。

QHYCCD BroadCast WDM Camera 广播驱动说明

QHYCCD BroadCast WDM Camera 是支持具有视频广播功能QHYCCD相机的广播驱动，可以满足客户将视频图像发送到其他目标软件上的需求。

通过QHYCCD BroadCast WDM Camera广播驱动将视频图像发送到多个目标软件上。例如使用sharpcap连接具有WDM功能的相机，可以将sharpcap的显示视频图像发送到其他支持WDM的软件上进行显示，适用于视频在线广播类应用。

安装

执行AllInOne安装，勾选BroadCast WDM Camera选项。

安装过程执行结束，右键计算机找到设备管理器，查看有图像设备名称为QHYCCD BroadCast WDM Camera即为安装成功。

使用：

通常使用sharpcap连接相机作为广播端，连接相机之后需要打开Enable Live Broadcast开关进行广播。

常见的配合软件（即广播接收端）有：UFOCAPTURE、HANDYAVI、QQ视频功能等。AMcap测试效果图：

QQ视频测试效果图：

UFOCAPTURE测试效果图：

注意事项：

目前仅支持Windows系统。

目前版本暂时SDK不支持16位。

彩色图像需选用RGB24模式，否则会出现图像有网格状。
