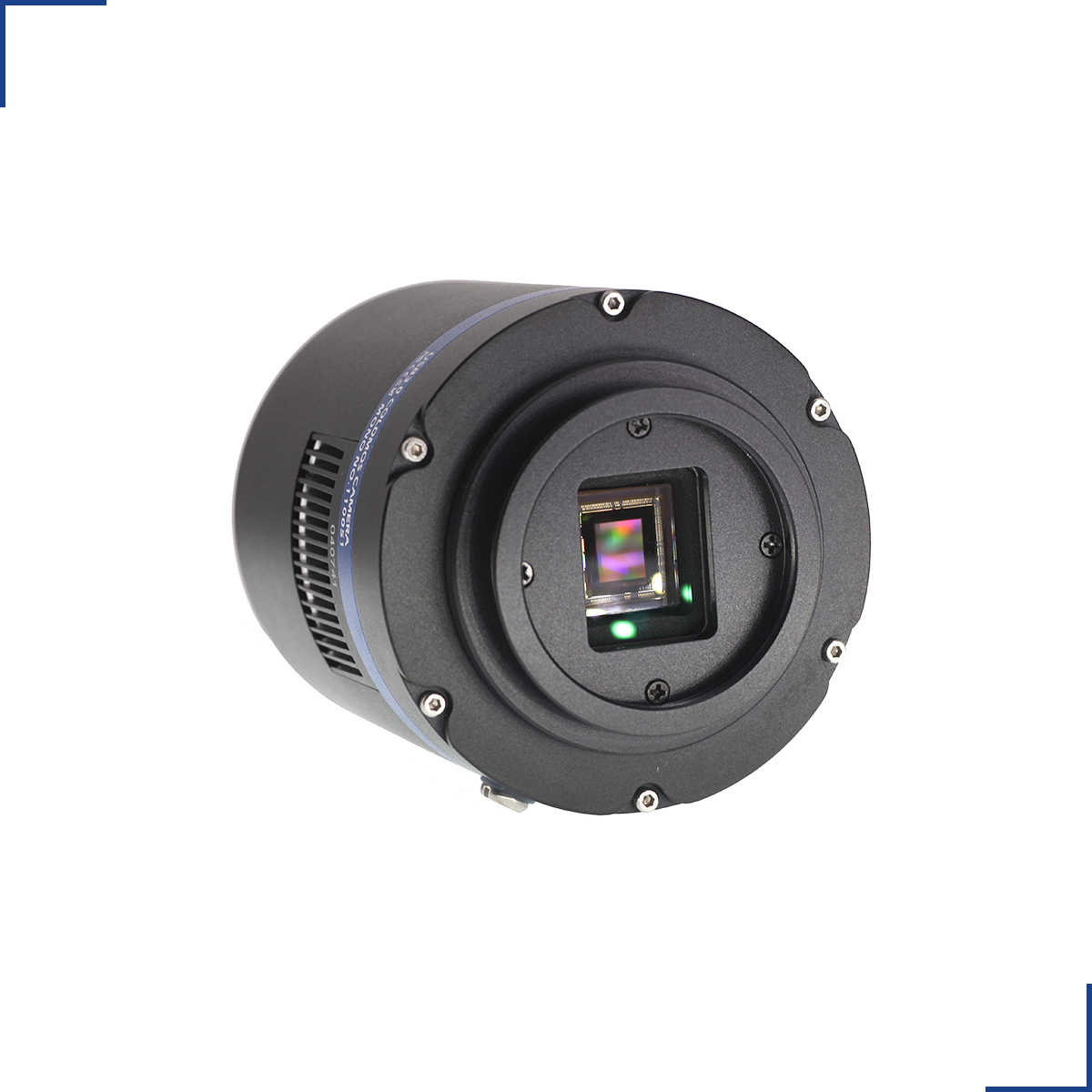

QHY550P（Polarize）
QHY550P是一款制冷型科学级偏振相机。采用2/3英寸SONY IMX250偏振CMOS芯片，具有四方向像素级片上偏振过滤器，偏振版运用像素级四方向（0°、90°、45°、135°）偏振滤光片，只需一次曝光就能获得偏振图像，无需更换偏振滤光片三次。可以实现实时动态偏振成像拍摄，能以67FPS的高帧率生成包含偏振信息的视频。QHY550P具有全局电子快门，适合于捕捉高速动态物体。
像星云等许多深空天体都发出了偏振光，通过QHY550P可以重新审视这些物体。偏振光图像也可用于工业中，以检测划痕，或拍摄无反射图像等。 偏振成像在宝石鉴定，物体鉴别，地质探测、材料科学和生物科学领域有着重要的应用。
偏振光图像还具有一定的透雾效果，结合适当的算法可以实现对雾气中的物体对比度的提升。大气散射有很强的偏振特性，且偏振方向与太阳的方向有关系，有一些昆虫可以利用偏振光实现导航。因此，偏振相机也可以应用于导航领域。
QHY550除偏振版本外，也有常规黑白/彩色版本提供。关于该科研级型号的的更多参数、定制化服务、价格明细等信息，请咨询QHYCCD并致电+86(10)-80709022-602。
Related Products
概览
QHY550使用Sony Pregius CMOS。 与大多数相机中使用的电子卷帘快门不同，Pregius是全局快门，适用于使用Sony低噪声CCD结构的有源像素型CMOS图像传感器，实现高画质。 面对高速移动物体和大气扰动，Pregius传感器可以产生未加扰的成像。QHY550在全分辨率下可以获得67FPS @ 8bit输出。 在12bit下可以获得34FPS输出。 凭借ROI功能，每秒可以获得数百帧到一千帧的局部画面输出。
和其他采用索尼IMX250偏振CMOS的相机相比，QHY550P包含双层半导体制冷器，能将CMOS传感器的温度降低到低于环境温度35摄氏度到40摄氏度，可以提供极低暗电流的清晰图像，更好提高图像信噪比。同时具有独特的辉光抑制功能，能大幅度降低该芯片在长曝光下出现的图像上下边缘亮，中间黑的现象，提供一个背景均匀的长曝光影像，非常适合于科学级微弱信号应用。
QHY550 Polarize 偏振型
QHY550P偏振采用2/3英寸SONY IMX250偏振CMOS芯片，具有四方向像素级片上偏振过滤器，偏振版运用像素级四方向（0°、90°、45°、135°）偏振滤光片，只需一次曝光就能获得偏振图像，无需更换偏振滤镜三次。可以实现实时动态偏振成像拍摄，以67FPS的高帧率生成包含偏振信息的视频。
QHY550P的偏振结构是在半导体工艺期间形成的，因此与传统的偏振传感器相比，偏振器均匀性，良品率和耐久性都更为优异。 此外，QHY550P的偏振传感器覆盖有防反射层，有助于降低反射率并避免不良的闪光和重影。
下图是通过该偏振光相机拍摄的偏振图像。图中有彩色的部分说明是具有偏振分量，而没有颜色的部分说明没有偏振分量。不同的色彩代表了不同的偏振方向。可以看到，物体表面反光通常是具有偏振特性的，而粗糙的漫反射表面（如墙面等）的反光则不具有偏振特性。可以看到曲面的反光，偏振方向具有明显的过渡特性，因此，可以通过偏振图像来重建物体的三维形貌。
产品参数
| 型号 | QHY550M (Monochrome Version) QHY550C (Color Version) QHY550P (Four Direction Monochrome Polarize Version) |
| CMOS芯片 | SONY IMX250 Pregius Global Shutter CMOS Sensor |
| 像素大小 | 3.45um*3.45um |
| 全解析度 | 2464 × 2056 |
| 有效像素数 | 5.0 mega pixel |
| 感光面积 | 8.50mm * 7.09mm |
| 满井电荷数 | 11000e |
| 输出样本深度 | 12BIT (output as 16bit or 8bit format) |
| 典型尺寸 | Typical 2/3inch |
| 帧率@全分辨率下 | 2458*2070 67FPS@8BIT 2458*2070 34FPS@12BITROI模式1080行 （例如.2458*1080,1920*1080）126FPS@8BIT ROI模式480行 (例如.2458*480, 640*480） 270FPS@8BIT ROI模式100行 (例如.2458*100,100*100） 940FPS@8BIT*注意：QHYCCD优化了cmos驱动器的频率并限制了最大帧速率。 CMOS传感器可能无法在最大频率下工作，以确保更好的噪声性能。 如果您需要定制的更高帧率版本，请联系QHYCCD。 |
| 读出噪声 | 2.0e-2.5e |
| 暗电流 | 0.005e/pixel/sec @ -10C |
| 曝光时间范围 | 20us-600sec |
| Anti-Glow 控制 | Yes |
| 快门类型 | 全局快门 |
| 外触发接口 | 有，支持TrigIn硬件外触发输入 |
| 电脑接口 | USB3.0 |
| 内置图像缓存 | 128MByte DDR2 memory |
| 制冷系统 | 双层制冷系统（about -35C below ambient）
（测试温度+20度） |
| Anti-Dew 加热器 | Yes |
| 望远镜接口 | M42/0.75 或可选的C-接口 |
| 光学窗口 | AR+AR 高品质增透滤镜 （for QHY550M and QHY550P） IR 红外滤镜 (for QHY550C) |
| 后截距 | 18mm(±0.3) |
| 重量 | 460g |

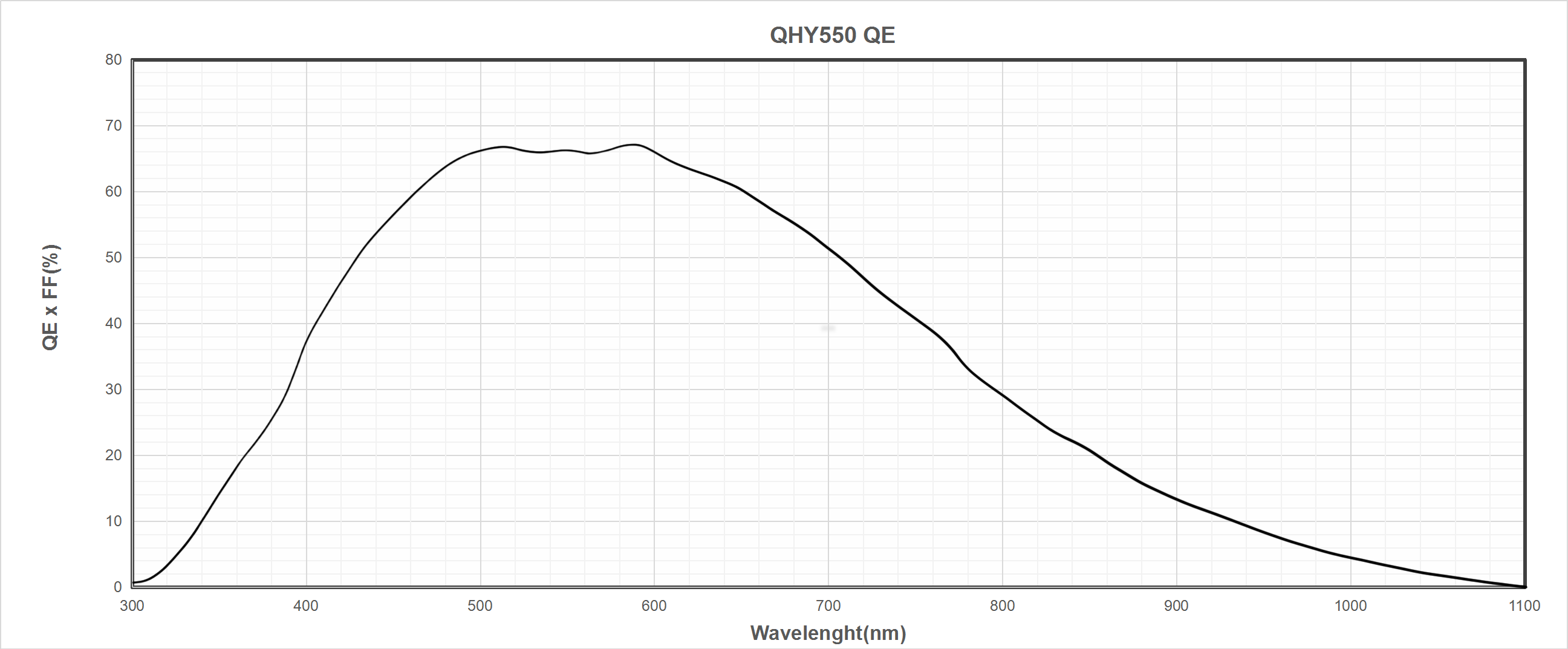

曲线图
机械尺寸
【使用说明】软件安装及启动相机
前言
对于非天文专业用途的用户，我们推荐您选择SharpCap做为相机操控软件。SharpCap是一款体积小但功能强大的软件，界面简洁，可以自由设定大部分相机参数，而且SharpCap4.0新增了中文版本（由QHYCCD进行汉化）。软件免费，可以通过付费升级为pro版本。
Sharpcap官网链接：http://www.sharpcap.co.uk/
您可选择32位或是64位版本进行安装，我们推荐使用64位软件。另外我们建议将SharpCap安装至C盘Program Files 或 Program Files（x86）中，之后方便系统可自动识别并安装SDK。
在下载并安装成功SharpCap后，我们还需要下载ALLinOne驱动包，安装驱动并在软件根目录中安装SDK，才能使软件顺利控制相机。
安装前的准备
在正式安装前，首先给制冷相机接入12V电源，然后通过USB3.0数据线将相机连接至您的电脑。在将相机连接至电脑之前一定要确保设备已经接入电源，否则相机会无法识别。第一次连接时，系统会发现新设备并为之寻找驱动。你可以点击“跳过从Windows更新获得驱动软件”跳过网上搜索步骤，然后电脑会在本地自动找到驱动并安装。当驱动软件都安装成功后，你可以在设备管理器中看到QHY5IIISeries_IO。
注意：制冷相机的输入电压不能低于11.5V否则不能正常运行。同时注意电压不要超过13V。
驱动安装及All-in-one下载包
整合版下载包适用于QHYCCD所有的USB3.0设备。其内容包括：
系统驱动是运行设备的必要组件，必须安装；
SDK是运行设备的必要组件，必须安装；
EZCAP_QT 是QHYCCD自主开发的相机管理软件，可以应用于相机测试以及基本的深空拍摄。当然更重要的是它可以起到设备管理和提示固件更新等作用。因此即使您不使用QT作为拍摄软件，也建议您安装QT作为设备管理软件使用；
进入下载页面。一般情况下我们建议您选择最新的稳定版（Stable Version），或者你可以参考下载页面的更新历史说明，选取合适的版本。
操作软件安装（以SharpCap为例）
在下载并安装成功SharpCap后，我们还要在软件根目录中安装SDK，才能使软件顺利控制相机。
在AllinOne 安装界面中，勾选SharpCap 64（64位软件）或SharpCap 32 （32位软件）， 文件包如果自动识别文件安装地址，即可自动安装。
如无法识别软件根目录所在位置，则会弹出安装目录框。请在此处选择自己已经安装好的SharpCap的位置，并记录。
如何手动替换SDK
AllinONE安装流程结束后会在桌面上自动生成一个快捷方式，为SDK的本地目录。打开之后选择目录下”qhyccd.dll”文件，复制粘贴至SharpCap软件根目录下即可。
相机主要参数调节
注：在SharpCap4.0 （3.2BETA）中，已经新增了中文版本。该版本由QHYCCD进行主要汉化及校对工作，欢迎大家使用，并欢迎大家提供反馈意见。在下方我们依然按照3.1英文版进行说明
开启SharpCap。点击菜单栏中的摄像头，然后在选中相机。如果前面所提及的软件和驱动都安装成功，那么视频图像就会自动出现，同时也可以在软件的左下角看到帧率，如下图所示。
界面主要功能介绍：
Capture Profiles：预设管理。SharpCap软件重启后默认设置重置。如果经常使用一个或者多个参数配置，可以在调整好下方参数后点击保存，在再次打开软件前便可直接调用该预设。
Exposure：设置曝光时长。勾选LX mode后可以把单帧曝光时长调至更长。
Gain：相当于普通数码相机的iso。数值越大，感光度越高。
Frame Rate Limit：限制最大帧率，默认不设限，可自行调节。
Offset：偏置调节。当对相机进行完全遮光后，可能会发现图像并不是真的全黑。可以通过调整偏置（offset）来获得一个更好的暗场。可以通过打开直方图（histogram）来确认这一点。
USB Traffic：控制数据传输速率（帧率）。当数值为0时，相机达到最大帧率。
Enable Broadcast Mode：开启广播驱动，具体使用方法可参考下载界面的说明。
Read Mode：部分型号具有可以切换高低增益模式的功能。
Color Space：选择色彩空间（输出格式）。Raw8/Raw16为8位或16位的Raw格式，输出保存的视频图像为黑白（即使传感器为彩色，需要通过debayer进行色彩还原）；RGB24为非Raw格式，可直接输出彩色图像，但占用空间较大。
Capture Area：可选择使用何种分辨率进行拍摄。
Binning：使用像素合并进行拍摄。
Output Format：选择输出格式。
Debayer Priview：显色预览。当此项功能开启时，即使选择raw格式，屏幕预览区也会显示彩色图像。但此时保存出的图像仍然是黑白的，请注意。
Gamma，Brightness，Contrast：对应伽马值、亮度、对比度调整。我们建议在正常情况下不必调整这三项参数。
White Bal （R/G/B）：彩色相机白平衡校准功能。具体校准方法可以参考彩色相机页面下的对应说明。黑白相机则无需此功能。
直方图：重要的图像参考，可以用来检测白平衡是否准确、offset的设置以及图像是否过曝等。和普通数码单反的直方图原理一致，建议具有图像基础的人使用。
Thermal Controls：制冷控制。制冷相机接入12V电源后，温度控制电路就会启动，您可以通过调整下图中的设置来控制CMOS的温度。控制温度主要有两种方式，一种是调整制冷器功率（Cooler Power），一种是设置目标温度（Target Temperature）。如果您想要通过设置目标温度这种方式来直接控制CMOS的温度，可先点击“Auto”再来通过调整滑动条来设置目标温度。
