QHY533M全面测评:从连接到拍摄到出图

作者:Galactic Hunter
翻译:Yilia Yu

业余天文摄影师们对使用IMX533传感器的黑白相机期待已久!

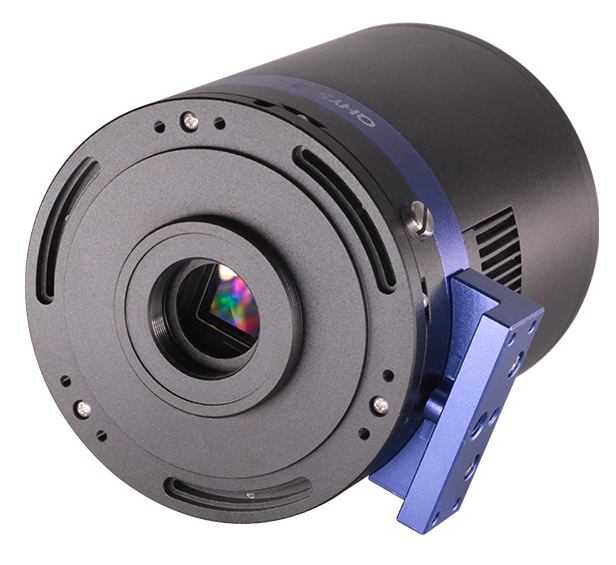

这是一款14位的天文制冷相机,拥有900万像素,像素大小为3.76微米。这款相机的读出噪声很低,而且辉光控制极好!
在这篇文章中,我们将从自己的Bortle 9后院对这台天文相机进行测试。我们将使用基本的初级7纳米窄带滤镜,看看相机在对几个不同的深空天体成像时的表现。请大家也一定要观看我们的评测视频哦!
(链接:https://www.bilibili.com/video/BV1aW4y167xr?spm_id_from=333.999.0.0 )
IMX533传感器非常棒,市面上彩色版本的533出现之后,我们看到社交媒体上很多人都在期待黑白版本,很开心群众的呼声被听到了,诞生了这个版本!

开箱:

和QHY533M配套使用的是滤镜轮QHYCFW3S-SR,这个滤镜轮又小又轻,非常适合这台相机。它总共可以容纳7个1.25英寸的滤镜。这个滤镜轮和这种中小型相机比较搭。如果你打算将来升级到全画幅相机,你将需要一个更大的滤镜轮,能够容纳2英寸的滤镜。

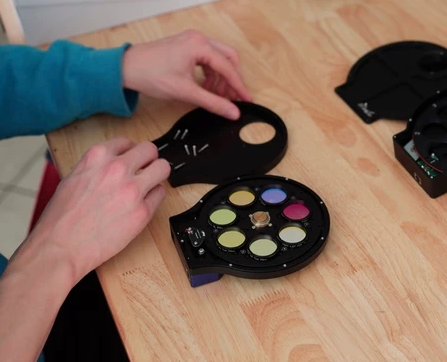

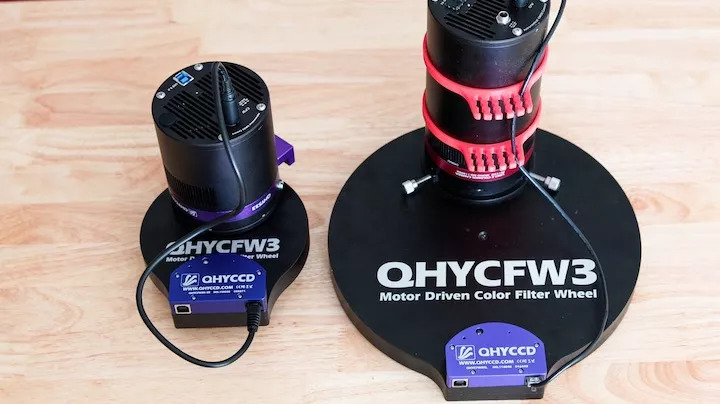

大家可以在下图中看到,这个小滤镜轮的尺寸与我们的QHY600滤镜轮(超大版本)相比,绝对是天壤之别。
                                                                        (QHY小号标准滤镜轮和超大号滤镜轮)

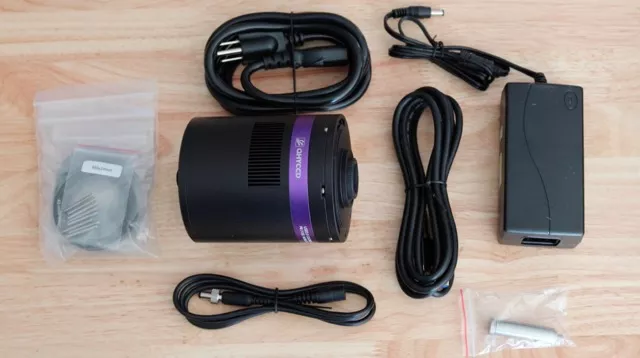

相机盒子里面有:QHY533M相机,一根带有适配器的电源线,一根电源线的延长线,一根USB3.0线,一个干燥管,一些带螺丝的转接环

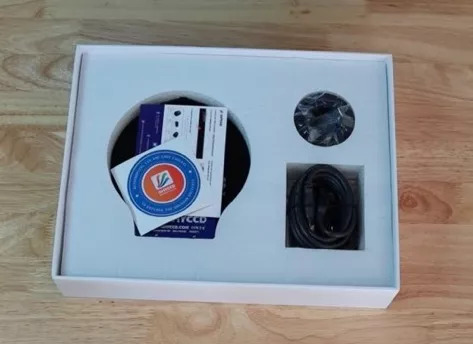

小号标准版QHY滤镜轮的盒子里面有:QHYCFW3S-SR滤镜轮,一个T型接环,一根USB2.0线,一根4PIN线,一些滤镜轮垫圈和螺丝

使用QHY滤镜轮的一些提示:

如果你以前从来没有使用过QHY滤镜轮,这两根线可能会让你有点蒙。
使用USB线来连接滤镜轮和你的电脑?
使用4PIN线来连接滤镜轮和相机?
同时使用这两根线?
为了帮助大家节省时间,我们给大家的建议是:
不要用那根USB2.0线,就把它留在盒子里。使用USB线的话,意味着你需要将线的另一端直接连接到你的笔记本电脑或USB集线器上。而且,如果你使用一个大的滤镜轮,USB线可能不足以为滤镜轮供电。

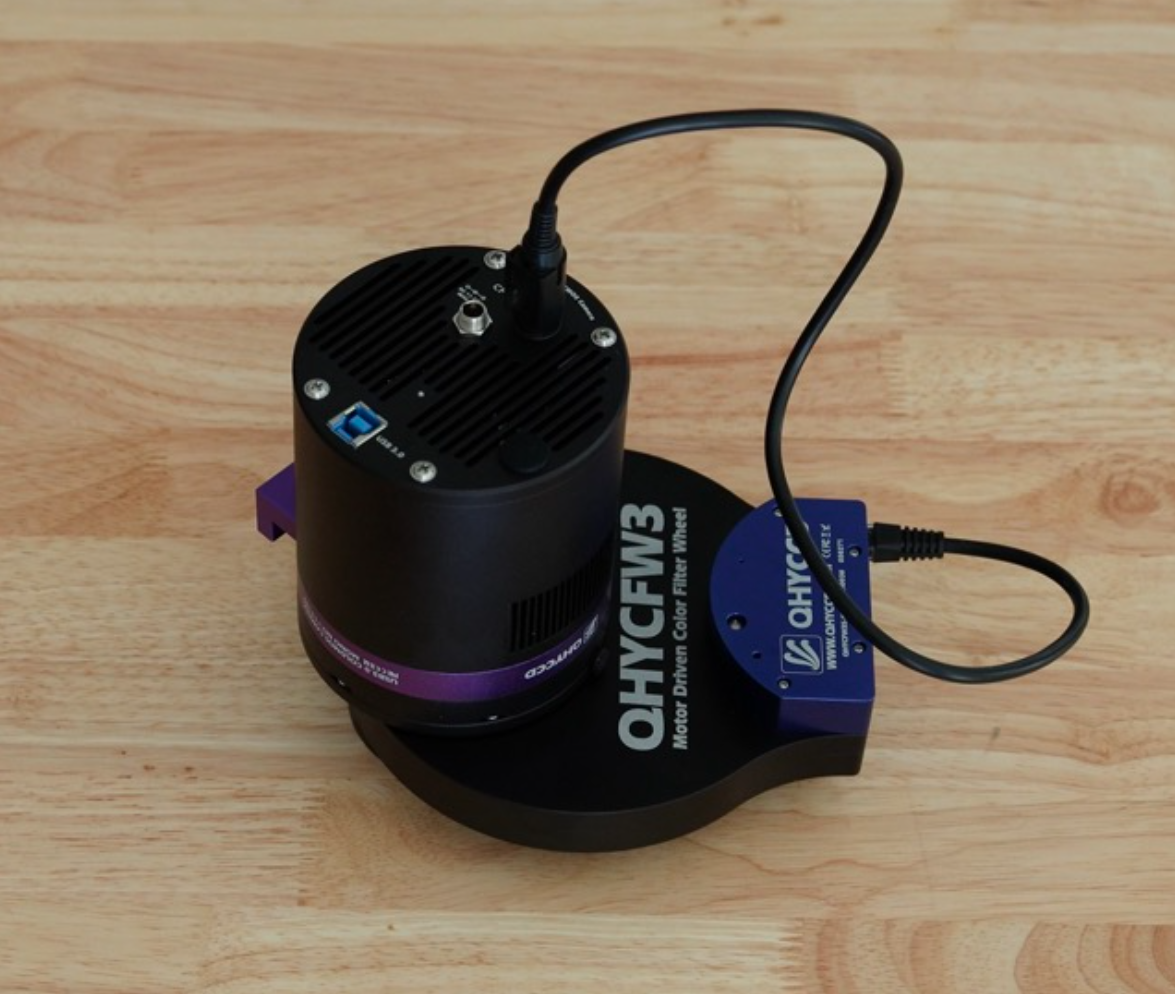

将滤镜轮的4PIN线连接到你的相机上,这条线很短,不会很累赘。
找一个小针或其他的比较细的东西,靠近滤镜轮的底部有一个小按钮,需要戳一下,以便将滤镜轮的模式从USB切换到4PIN。用针戳那个按钮,直到指示灯变成绿色。绿色代表4PIN模式,红色代表USB模式。

用QHY533M拍摄猎户座星云:

在我们讨论相机的规格和性能之前,先快速向大家展示一下我们用QHY533M拍摄的一个星云,那就是著名的猎户座星云M42。
这张照片是在城市拍摄的,使用的是7纳米的初级滤光片。平时使用的3纳米比这个更好一些,但是这次我们没有用。
我们用的望远镜,也是一个入门级别的望远镜,是米德公司的小型70毫米折射镜,现在已经停产了。
看下面的图片,可以看到相机在捕捉细节、五颜六色的气体和低噪声方面做得非常好!即使是在我们的Bortle 9后院。我们使用了窄带滤镜的 “哈勃调色板”,所以这个星云变成了蓝色和金色。
由于拍摄开始一段时间后,猎户座就被树挡住了,所以总曝光时间只有2个半小时,但是我们对这个结果已经非常满意了!

                                           QHY533M,Meade 70mm APO,10Micron GM1000 HPS,总计曝光时长2.5小时

方形传感器:

QHY533M和QHY533C拍摄的图像的尺寸为3008 x 3028(包括光学黑区和过扫描区),这算是一个完美的正方形。
几乎市面上所有的相机都是矩形的,但这台相机却不是,这个型号刚出现时,许多人并不能接受这种方形格式,尽管如此,这款相机很快就受到了大家的欢迎和喜爱。

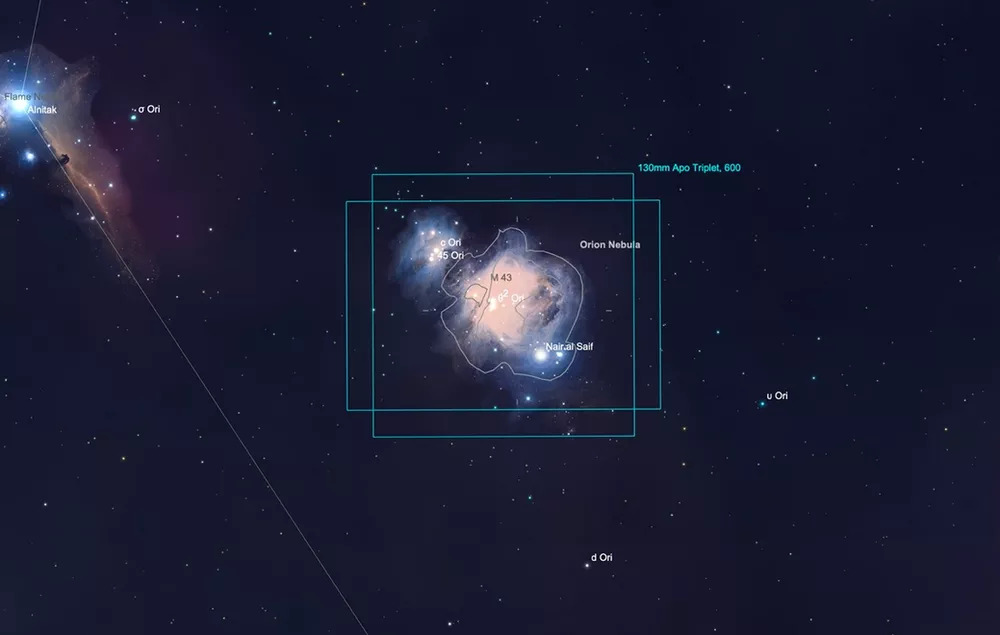

                                                           (QHY533的方形传感器和其他矩形相机传感器的对比)

滤镜的选择:

如果大家买了这个相机来入门,还需要买一套滤镜,大家刚刚入门天文摄影,不用破费,买最实惠的滤镜,通常是7纳米就可以了。如果将来你想要更高质量的滤镜(5纳米或3纳米),我们建议你买这些2英寸,不要买1.25英寸的,这样还也可以用在全画幅相机上。

用QHY533M拍摄猫头鹰星云:

在用这台相机拍摄完猎户座星云后,我们决定换掉这个望远镜,用大一点的折射镜,拍摄一个更小,更暗,更有挑战性的星云:M97猫头鹰星云。
猫头鹰星云是一个很小的行星状星云,靠近北斗星系。对于这台相机来说,实际上它是一个很好的目标,因为它的方形传感器和像素大小使我们能够得到一个很好的特写视图,不需要裁剪很多。
这里你可以看到每个通道的样子(H / S / O)。这个星云非常明亮,特别是在OIII中。
                                                                                                     (Ha)
                                                                                                         (SII)
                                                                                                       (OIII)
夜晚环境很好,我们根本不用担心相机的角度,因为目标是小的圆形的,而传感器是方形的。我们在零下15摄氏度的条件下曝光了5分钟,使用76的增益和35的偏移量,这是QHYCCD官方推荐的。我们总共拍摄了8个小时。
这是最后的图像。从我们的Bortle 9后院使用QHY533M和我们的旧7纳米滤镜总共曝光8小时。对于一个入门级的相机来说,这个结果已经非常好了,它在噪点和细节方面做得非常好!

                                  QHY533M ,Stellarvue SVX130, 10Micron GM1000 HPS, 总计曝光时长8小时,每帧曝光5分钟
在这个链接里面可以下载查看我拍摄的原始数据:
https://www.galactic-hunter.com/post/qhy533m-review

镜头转接板:

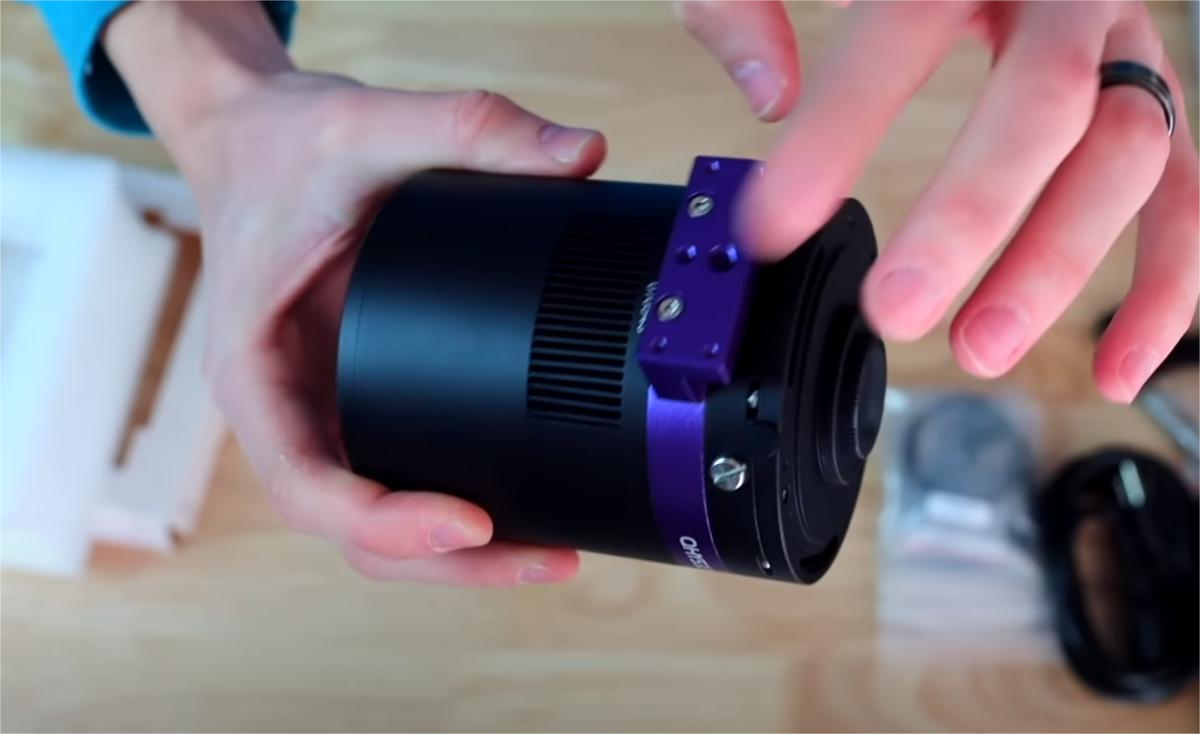

QHY533M/C还附带了一个很方便的功能,那就是这个转接板,有了它,你可以随时直接连接镜头!

初步使用QHY533M之后,我的感受是这样的:

短短2个小时拍摄的猎户座星云看起来不错,猫头鹰星云也是一样,况且这并不是一个容易拍摄的目标。噪点控制非常好,图像中细节非常丰富。
这台相机用起来感觉非常简单,它又小又轻,滤镜轮也非常小,非常方便。
总之,QHY533M是一款完美的入门级黑白相机,而且价格也很合适。这款相机使用起来非常简单,重量轻,而且可以拍出令人惊叹的图像。如果大家还在犹豫这个传感器尺寸,可以到网上看一下IMX533传感器的照片,这款传感器已经受到其他众多天文摄影师的喜爱!
