QHY168C/247C/128C/367Cpro

适用于QHY600C-PH（标准版）/268C（旧版）/410C/367C/128C/247C/168C老版本接口的彩色制冷相机。

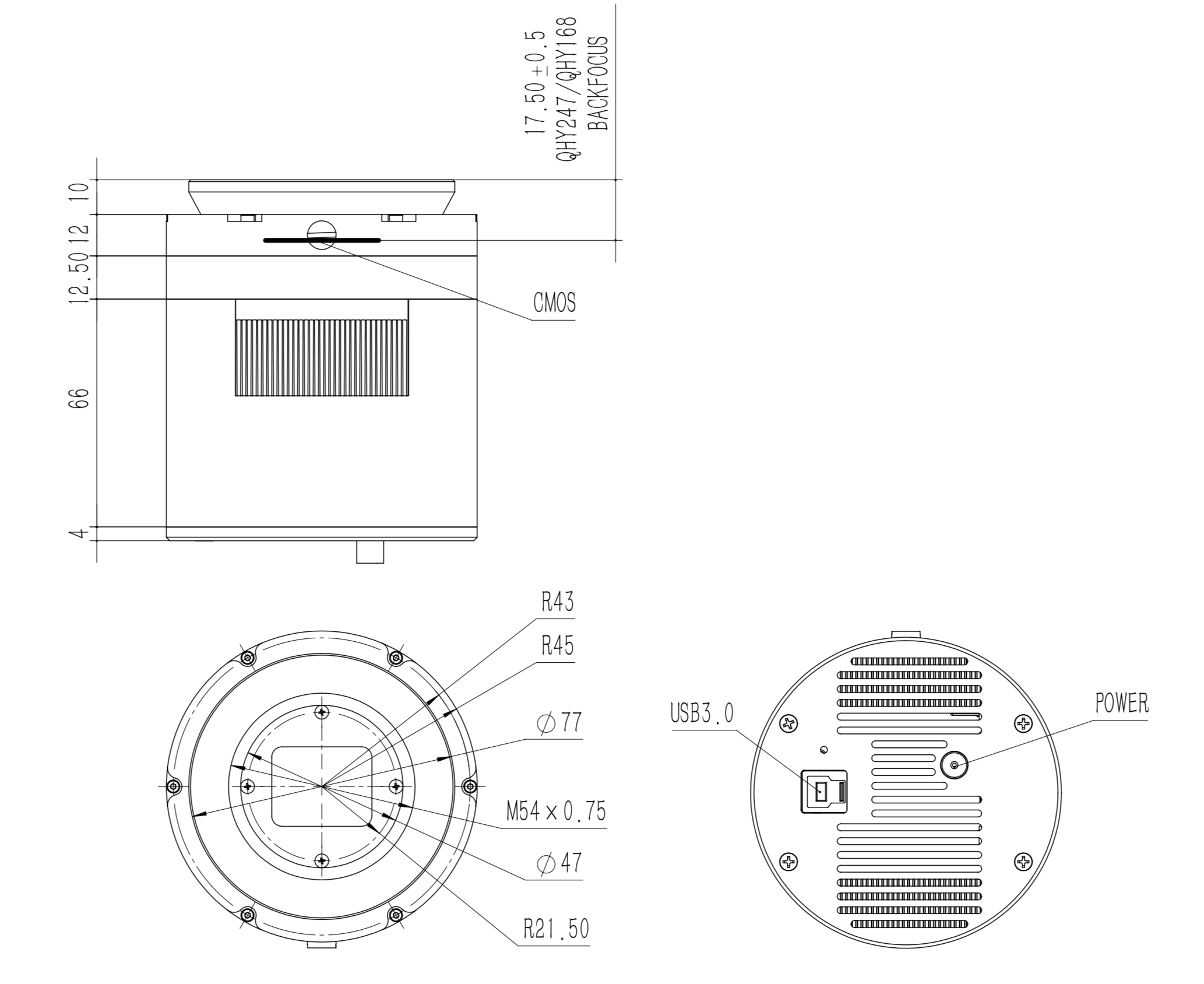

关于红外截止滤镜
QHYCCD在APS-C及以上画幅的彩色相机的封装玻璃为AR Glass而并非红外截止滤镜（IR-Cut Filter），这是因为当传感器尺寸较大时，红外截止滤镜距离传感器过近时很有可能导致图像存在光晕。出于严谨的考虑，我们选择取消封装玻璃的截止滤镜。作为替代，我们在适用APS-C及以上画幅的彩色相机的接环套装中均提供了安装截止滤镜的组件。

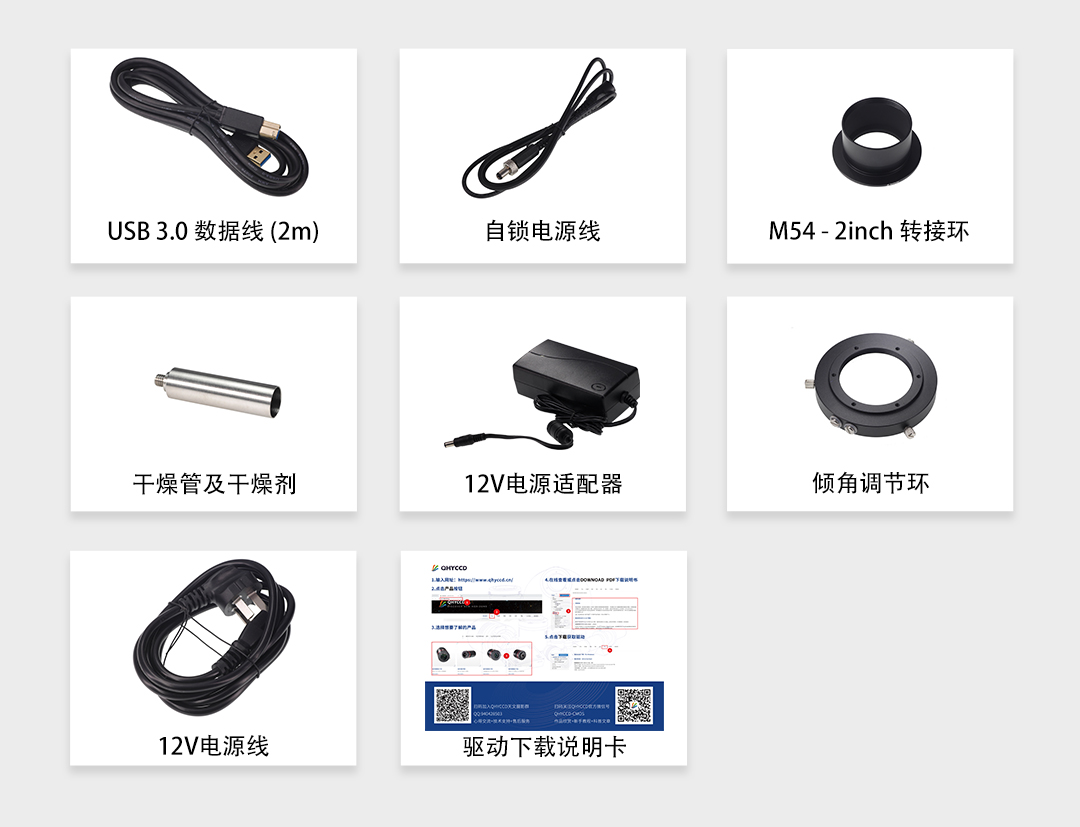

连接55mm M48改正镜（D1）。此接环组为QHY600C和QHY268C标配接环。

如果不使用OAG，请使用10mm接环以取代OAG原有的位置。

连接佳能单反镜头（Canon EF Lens）

连接尼康单反镜头（Nikon F Lens）

• 稳定版和BETA版本的选择：稳定版版本相对于beta 版本要旧一些，因版本更迭进度问题可能不支持新推出的产品，但更为稳定，建议新用户选择该版本；beta版本为当前开发的最新版本，通常会优先新增对新产品的支持，多一些试验性质及新功能，建议使用新产品及有一定使用经验的用户选择beta版本。
• 在正式安装All-in-one包之前，需要下载并安装第三方拍摄软件或平台。由于All-in-one包的大多数内容都是对第三方软件进行支持的插件，因此请务必先下载并安装好自己所需要的拍摄软件，再进行All-in-one包的安装，否则程序会报错。
• ALL-IN-ONE包的内容包括：

  • Drivers：相机运行的必需驱动，必须安装；

  • BroadCast WDM：广播驱动，配合Sharpcap，用于给OBS等直播软件提供直播讯号，如有直播需求的用户需要安装；

  • EZCAP：QHYCCD自研的相机控制及管理软件。通常推荐安装64位版本；

  • ASCOM Driver：需要根据您安装的ASCOM平台版本进行安装。（目前ASCOM最新版本是6.5）

  • ASCOM Driver CFW/CFW（RS232）：两个驱动分别对应了USB控制滤镜轮和相机串口控制滤镜轮两种方式，建议拥有滤镜轮的用户两种驱动都勾选安装；

  • CP210x-VCP：串口驱动，有些电脑自带该驱动；没有自带此驱动的电脑在控制滤镜轮时可能会报错，建议选择性勾选安装；

  • 各种软件的SDK（插件）：根据您使用的软件类型，勾选对应软件的SDK即可。注意确认您所安装的软件是32位还是64位的，要根据对应版本选择SDK；

  • SharpCap：第三方软件，选择32位或64位安装。该安装途径已经过SharpCap官方授权，可放心使用。

  • QT Lib： 是保障64位软件能在部分兼容性较差的电脑上正常运行的插件，可选择性安装。

• 安装驱动过程中，不要让相机连接电脑！！等全部安装好后，再连接电脑。

• 选择安装位置：不论是第三方软件还是驱动的安装，如果设备空间允许的话，强烈建议使用默认安装位置，不要任意更改！软件默认的安装位置进行安装的话，All-in-one程序会在接下来自动将SDK安装至软件根目录；如果改变了安装位置，接下来您可能需要手动定位软件的根目录。

• 在全部内容安装完毕后会弹出两个文件夹分别是ASCOM驱动备份文件和SDK的备份文件目录，请记住它们所在的位置，方便以后使用。

ALL-IN-ONE安装流程结束后，再将相机连接电脑。

首先给制冷相机接入12V电源（如果是行星导星相机则无需电源），然后通过USB3.0数据线将相机连接至您的电脑。在将相机连接至电脑之前一定要确保设备已经接入电源。如果在软件内能够正常识别并工作，即说明软件驱动安装成功。

注意：制冷相机的输入电压不能低于11.5V否则不能正常运行。同时也不要高于13V。

此处仅提供各软件的连接方式及基础功能说明，关于软件的详细功能请参考各软件的使用说明。

注意：对于传感器尺寸较大的相机，如QHY600等全画幅以上的相机，请尽可能使用64位版本的软件。

如果相机一直卡死，它有可能是多种原因导致的，您可以按照下面的提示进行检查。
1)   您的电脑配置的是否是VIA芯片组或者一些类型的主板，在SharpCap上根本不出图(但是在ASCOM上工作却正常)在这种情况下，您需要开启相机的DDR缓冲
2)   您的电脑和赤道仪是否漏电？这可能会导致漏电流通过GND从电脑上转移到相机上。这有可能会影响USB传输、丢失数据包、相机卡死。您需要确保电脑和赤道仪都很好的接地。
3)   USB接口的电压是否足够高？一些电脑的USB接口电压达不到5V。这样可能会导致相机一直卡死。在这种情况下，您可以选择通过使用带电源的USB3.0 Hub来连接电脑和相机，这样能够确保相机得到5V的电压。
4)   CPU使用率是否太高？如果CPU使用率过高，将会导致很多帧丢失并且会使得相机卡死。您可以增大USB traffic值来降低FPS，从而获得更稳定的图像传输。
5)   USB连接线是否连接牢靠？有时相机与USB连接线的连接问题以及电脑与USB连接线的连接问题会导致信号丢失并且使相机卡死。尤其是当USB连接线移动时。在这种情况下，您可以尝试在USB接头和插口部分涂一些硅油。这样会使得USB连接更加稳定。
6)   避免静电。有时人体上携带的静电会导致相机卡死。在触碰相机前，您可以接触一下电脑机箱外壳来释放静电。
7)   一些计算机的前置USB接口不太适合高速数据传输（原因是它们是通过连接线连接到主板的，这样使得信号完整性变差）。如果您发现相机在前置USB接口使用时一直卡死，您可以尝试将相机连接至它的后置USB接口（它们直接连接到了主板的芯片组）。
8）系统中USB选择性暂停功能开启会引起相机在长时间工作中的卡死情况。请根据以下步骤关闭此选项。
Windows电源设置步骤：1. 点击“开始键”，点击“设置”。2. 点击“电源和睡眠”， 点击“其他电源设置”。3. 点击“更改电源计划”。4. 点击“更改高级电源设置”。5. 默认情况下“USB 选择性挂起”功能是开启的，会导致图像卡死，帧率低，视频不流 畅，图像没有刷新，等等一系列问题。我们需要禁用这个功能。6. 禁用此功能。
9）当遇到更新Sharpcap软件后连接相机无法输出帧率情况时，请下载AllInOne安装包，安装时勾选sharpcap选项。安装包会自动更新sharpcap中的QHY SDK 。完成后重启sharpcap软件。

上图是典型的因为USB数据传输错误导致的部分图像丢失导致图像错位的情况。
原因是由于USB通讯质量问题，或者外部干扰问题，导致正在传输的USB图像数据包数据错误，无法通过CRC校验，从而SDK判定为一次USB传输错误。SDK会对通讯错误进行修复，避免出现死机，但是这一包数据也会丢失。造成这种现象。

检查以及解决方法是：
（1）USB线损坏或者USB接触不良引起的通讯质量问题： 解决方法是更换USB线，并且检查USB线到电脑的连接，以及USB线到相机的连接是否过于松动；
（2）在使用了某一些信号不匹配的HUB，可能会导致此类问题，可以直连或者尝试更换其他型号HUB（建议使用有源HUB）；
（3）由于交流适配器漏电引起的通讯干扰问题，需要检查系统里面每一个设备的交流适配器是否都良好接地；
（4）使用了版本不匹配的SDK和固件，下载最新安装包（QHY最新发布了AllInOne安装包可以实现一键自动替换SDK，您只需要在安装包中勾选相应软件），或者请求QHYCCD技术支持远程协助。

根据USB3.0的特性，USB3.0的最大线缆支持长度约为3米，在3米以上就会无法保证传输稳定性。为了保证图像质量，QHY标配USB线缆为1.5米。如果有延长USB线缆的需求，请告知经销商，并选用选配件中QHY推荐的有源USB延长线（带有信号放大器）。

1.准备配件：

可支持远程断电插排x1 （建议使用可以单独控制每个插孔版）

带有12V供电USBHUB x1 (该USBHUB可支持12V断电设备重置，可联系QHY咨询建议型号)

使用步骤：

使用带有12V电源供电的USBHUB，连接到可支持远程断电的220V电源插孔上。可以每次开机以后自动连接一下USBHUB电源，可以实现一次远程重连。

该方案适用于USB供电的设备，(QHY导星行星系列相机，QHY小号制冷）

2.设备管理器-管理-服务和应用程序， 将 DevicesFlow_22569 和 Devquery Background Discovery Broker 启用。
3.BIOS,在Power Management选项中，把高级电源管理模式由s3(STR)更改为S1(POS)。

该情况是由于滚动快门效应导致，在拍摄短曝光时容易遇到，提高曝光时间可以避免该差异，建议平场帧拍摄使用曝光时间大于1秒。

保证拍摄设备接地对于远程台和野外拍摄用户都十分重要。连接为一个整体的拍摄设备（包括赤道仪、相机、电脑等）有一台可以有效接地，接保证设备正常运行（即共地）。然而，电脑/赤道仪的配件质量往往良莠不齐，220V转12V适配器可能存在漏电现象，如果没有很好的接地，会在USB接口的地(金属外壳）和供电电源线的地（金属外壳）之间形成很高的电压。如果USB和供电电线与相机接触非常良好，那么由于在相机处形成了共地，使得设备能够正常运转。

但是在相机处形成的共地是非常危险的，一方面容易导致USB连接不可靠，经常出现使用过程中USB连接丢失的现象，另一方面还有潜在的损坏端口的风险。因此在设备投入使用前，应该确保电脑和适配器接地良好。

常见的因为计算机或者电源适配器漏电到导致USB不稳定或者端口损坏情况有:

具有9芯线插座和USB插座的相机，在相机处共地；
具有USB插座和金属外壳的相机，连接望远镜和赤道仪后，赤道仪的地和计算机的地在相机处共地；

上述可能导致USB连接不稳定，经常丢失连接，USB端口烧毁，色轮；接口烧毁等问题。

可以使用万用表的交流电压档来检测电脑和适配器之间是否有漏电发生。方法是先不要连接相机，一个表笔接USB插头的金属外壳，另一个表笔接电源适配器的DC输出插头的负极（一般是内正外负）。如果两者之间电压很小，则不存在漏电或者已经通过电源插头的地实现了良好的接地，如果有几V到几十V的电压，则有漏电且没有良好接地。需要检查220V电源插头是否能提供良好的地。

另外一个办法是用试电笔。测试各个电源适配器的负极，电脑的金属部分，赤道仪的金属部分是否漏电。

如果没有办法避免，则需要单独用一根导线，将电脑的地（一般接金属外壳）和220V转12V适配器的负极连接，实现共地。

在使用相机的过程中，应该避免热冲击。所谓热冲击是指当制冷器的温度骤然上升或下降时，制冷器由于热胀冷缩原理所要承受的内部强应力，距离的热冲击会缩短制冷器寿命甚至彻底损害制冷器。因此，当您开始使用制冷器来调整CMOS的温度时，您应该避免一下就将制冷器开启到最大功率，而应该逐步的增大制冷器的功率。在断开电源前，如果制冷器的功率比较高，也应逐步减小制冷器的功率然后再断开电源。

*仅建议制冷相机拍摄深空天体时参考unity gain进行设置。行星相机拍摄方式不同，需要根据情况自由选择gain值。

*对于原生16bit的型号，如QHY600，QHY268等，可以直接把gain设置为0，因为即使最低增益也可以满足要求。不过在扩展满阱模式下仍建议使用表格中的设定。

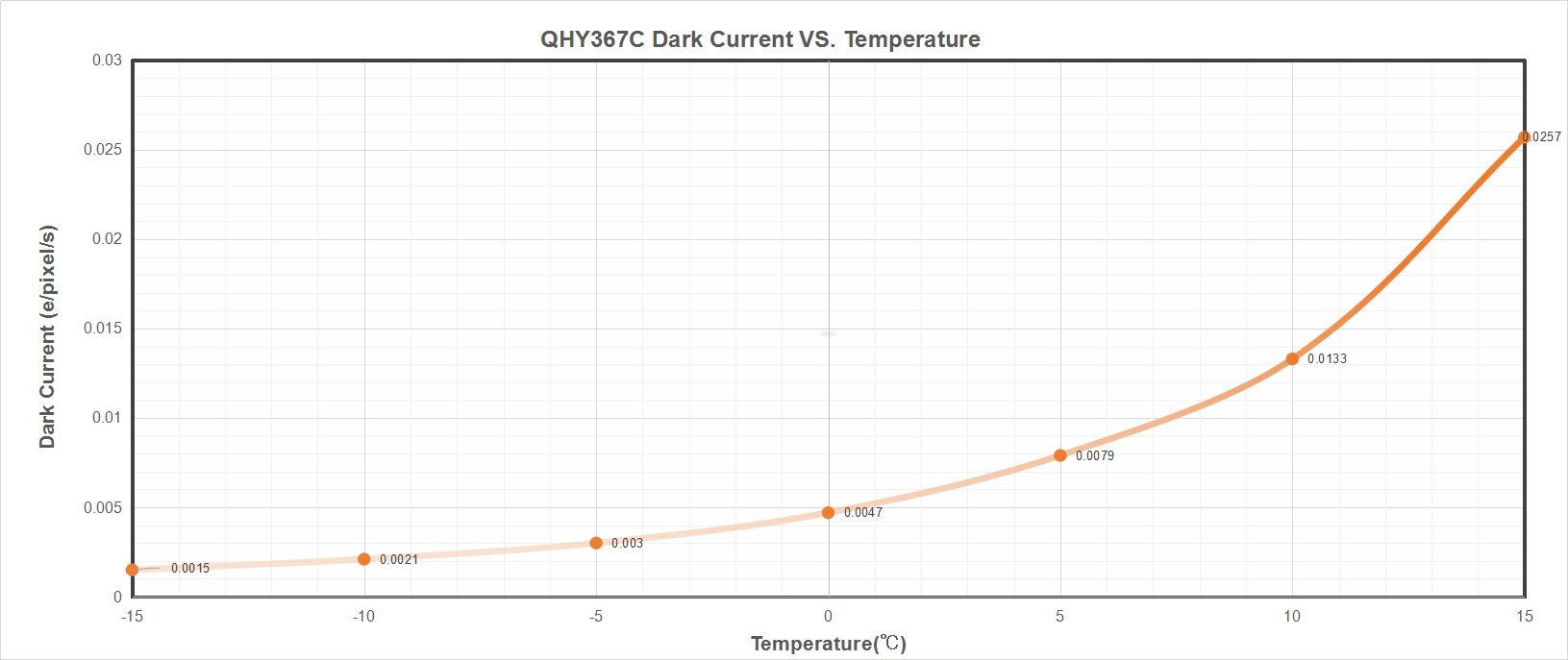

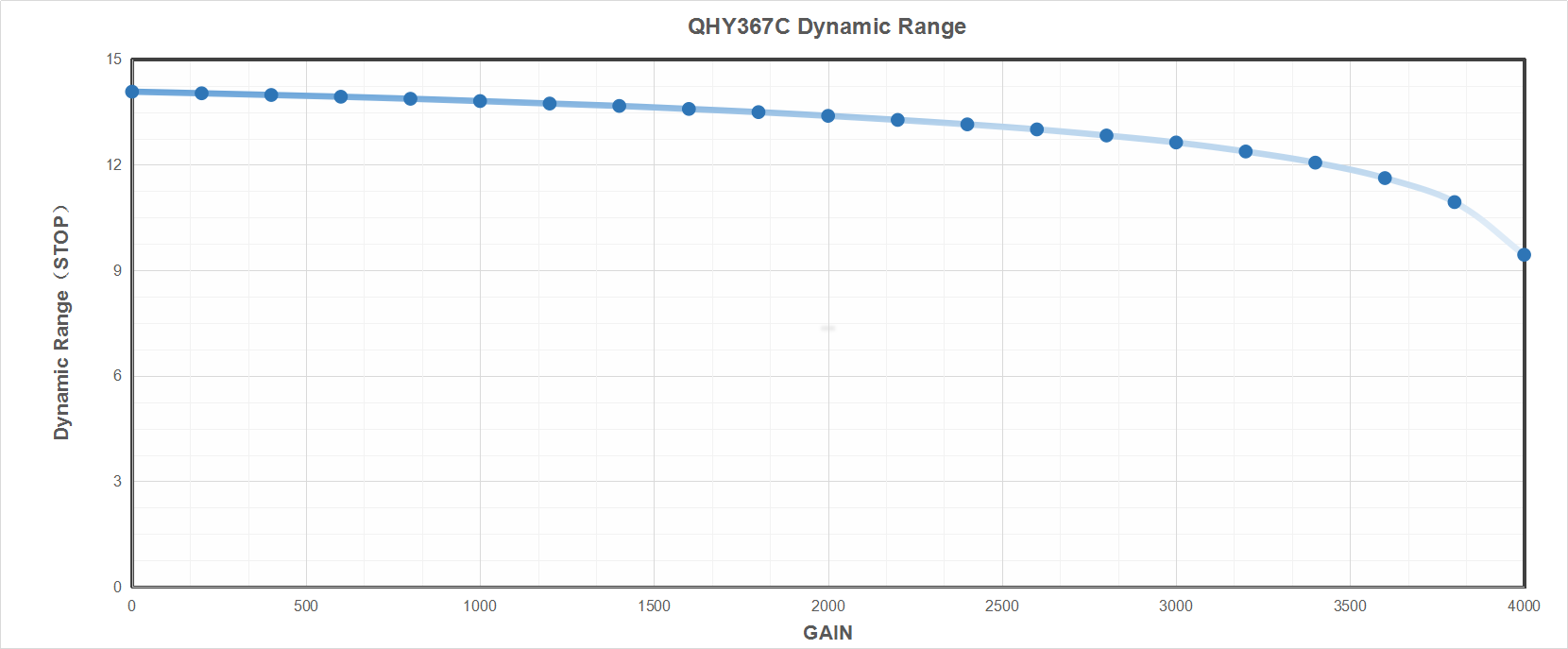

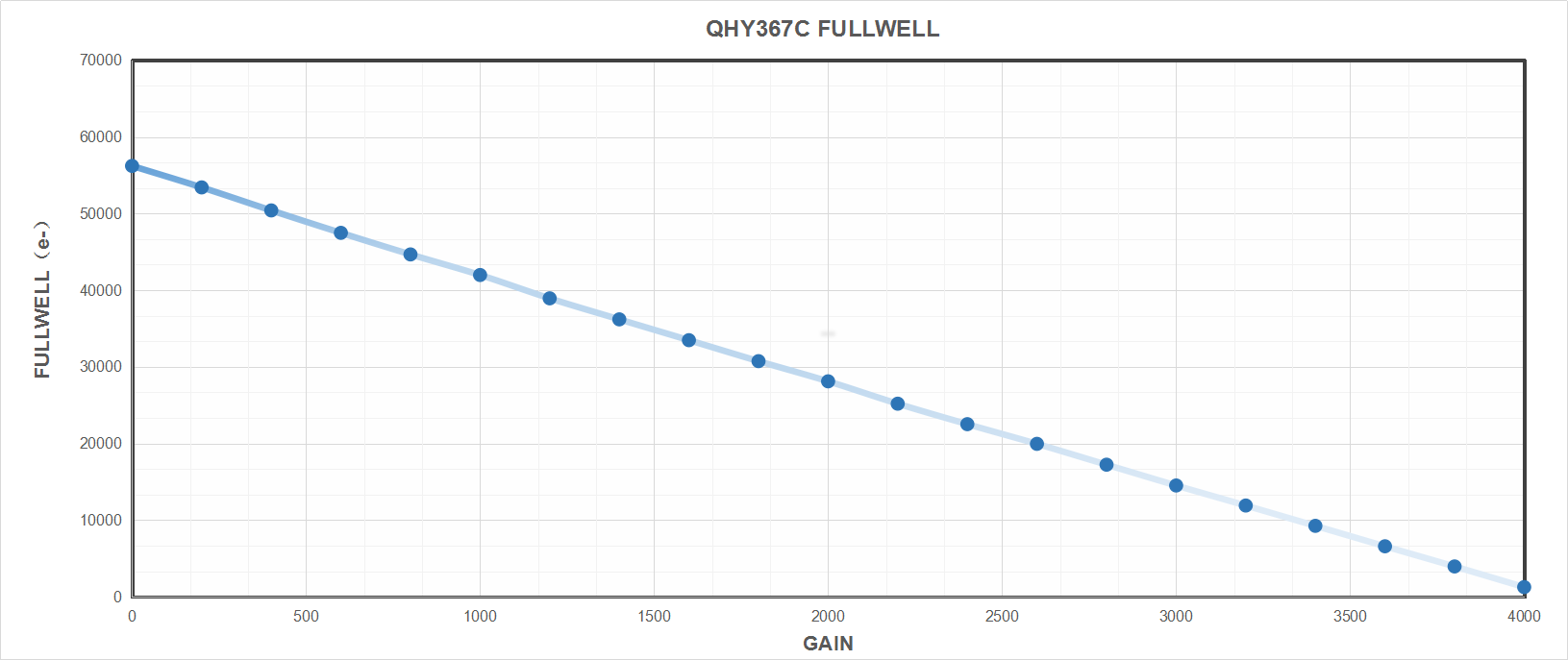

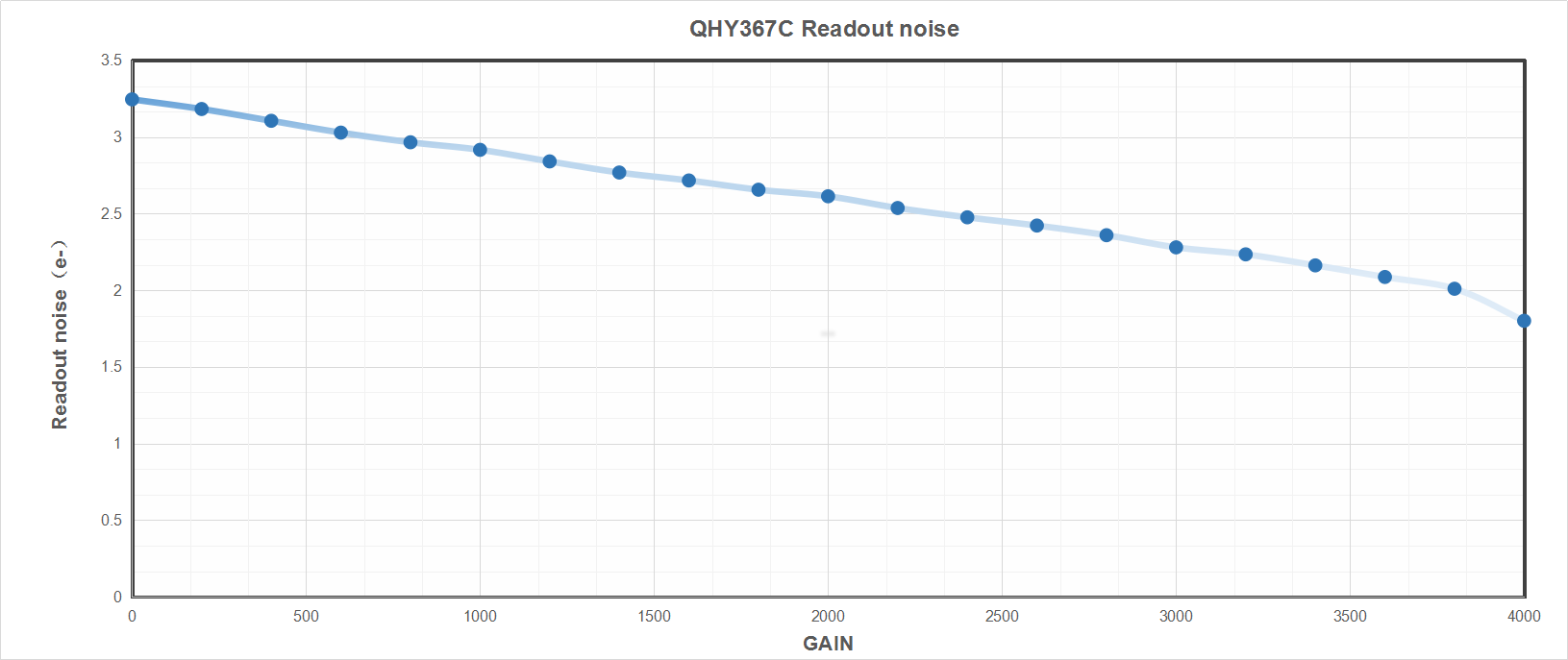

首先，并不存在一个所谓的”最佳的GAIN和OFFSET值”, 例如不足的AD采样率（12位或者14位），以及读出噪声随增益提高而降低的特性。我们需要稍微理解一下相机的读出噪声，满阱，系统增益，以及天光背景的光子噪声等，才能更好的帮助我们确定应该使用的GAIN和OFFSET.

相机的焦平面调节是指通过微调相机，使相机传感器与光学系统（光轴）保持正直，从而减少光学误差的手段。目前市面上的主流做法是在相机顶部搭载各类原理各不相同的机械结构以实现焦平面的调节。然而目前仍然有很多天文爱好者对此方面的知识缺少了解，希望接下来的内容对您有所帮助。

1.对于绝大多数的爱好者级别的深空摄影用户来讲，焦平面调节实际上是十分困难的事情，因此不建议非资深用户自行调试。虽然每一家厂商都声称自己的设备具备焦平面调节功能，但多数靠顶丝正顶反顶的结构能调节的焦平面幅度基本上在毫米级，然而对于一套严肃的天文摄影系统（尤其是深空摄影系统）而言，其焦平面的精度要求甚至会来到微米级别。这种精度的调试需要有专业的激光校准设备，而这种设备都在六位数以上，绝大多数爱好者是不会考虑拥有这样一台机器的，不现实也不经济。

2.所有QHYCCD生产的相机在出厂前已经通过专业的高精度激光仪器进行过一次焦平面校准。如上文所述，我们并不建议没有一定技术手段的用户自行调节，也不认为厂商应该仅仅提供一个简陋的机械结构，而把焦平面调节的过程交给用户去做，甚至还有不负责任的厂商将锅甩给传感器制造商，声称传感器本身存在焦平面问题。试想，如果一台相机出厂的时候传感器焦平面就是歪的，到了用户手里用户只能在机械的部分进行粗糙的调整，相当于在歪的基础上回调，自然容易出现“越调越歪”的情况。此段文字的编者已经见证了无数自认为有着机械科班背景，动手能力很强的天文爱好者（包括笔者的朋友）想要自己调节友商相机的焦平面，最后全部以失败告终。可以认为绝大多数爱好者想凭借个人手段尝试校准一个出厂就不准确的焦平面都难以达到满意的结果。

3.既然QHYCCD的相机在出厂前已经校准过了，为什么还是保留了机械焦平面调节结构呢？这是因为焦平面的“正”，是对整个光学系统而言的，除了保证传感器焦平面水平外，镜头/望远镜的光轴也一样需要准确。例如，镜筒部分结构不稳定产生或搭载设备过重产生的轻微形变，使用精度不够的定制/自制接环等，都有可能造成焦平面歪掉。目前我们仅能保证从传感器到本家接环接口这一部分实现校准，无法确保用户的光学系统的稳定性。因此我们保留了机械焦平面调节结构以提供用户调整。

但即使如此，笔者仍在此建议您选择相对光学容错率高的结构。无论您是新手还是老手，只要您的目的是深空摄影，编者都不推荐使用小焦比的望远镜（无论反射镜还是折射镜，f/4以下焦比的光轴校准都是困难的），除非您的主要目的是巡天，极为重视效率且不在乎星点质量。笔者结识的数位某品牌f/2.8反射镜用户直到把镜子二手出售前依旧没有校准好光轴。除非您拥有足够的实力和运气，否则深空摄影不要盲目求“快”镜。

接下来简单介绍是如何使用QHY制冷相机实现焦平面调节。但如上文所述，我们不建议用户自行调节，仅在光学系统（望远镜及其接环部分）存在巨大误差时进行调节。在调试前，先使用焦平面分析软件(如CCDInspector )获得焦平面倾斜位置位置距离和方向。目前QHY设备有两种倾角调节方式：

铜箔法（适用于多数带6mm顶部调节环的设备）：获得焦平面倾斜位置位置距离和方向后，在相对低的方位垫上铜箔，如图。通常铜箔的厚度在65um到100um之间，可以实现最大20-30um精度的调节。

其优点：相对于主流的顶丝调节更为细腻稳定，操控也更为简单灵活。缺点：不够美观。
