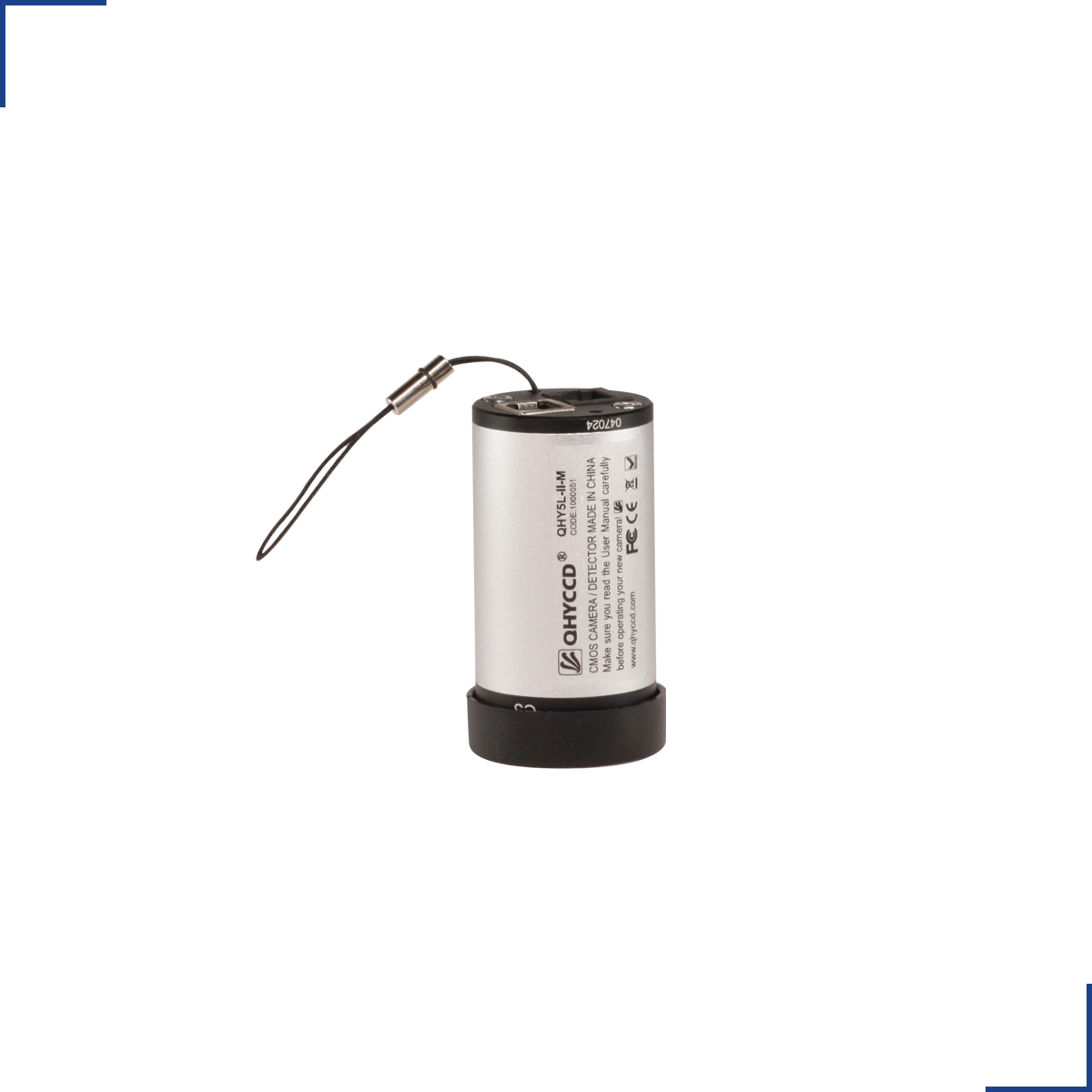

QHY5L-II-M

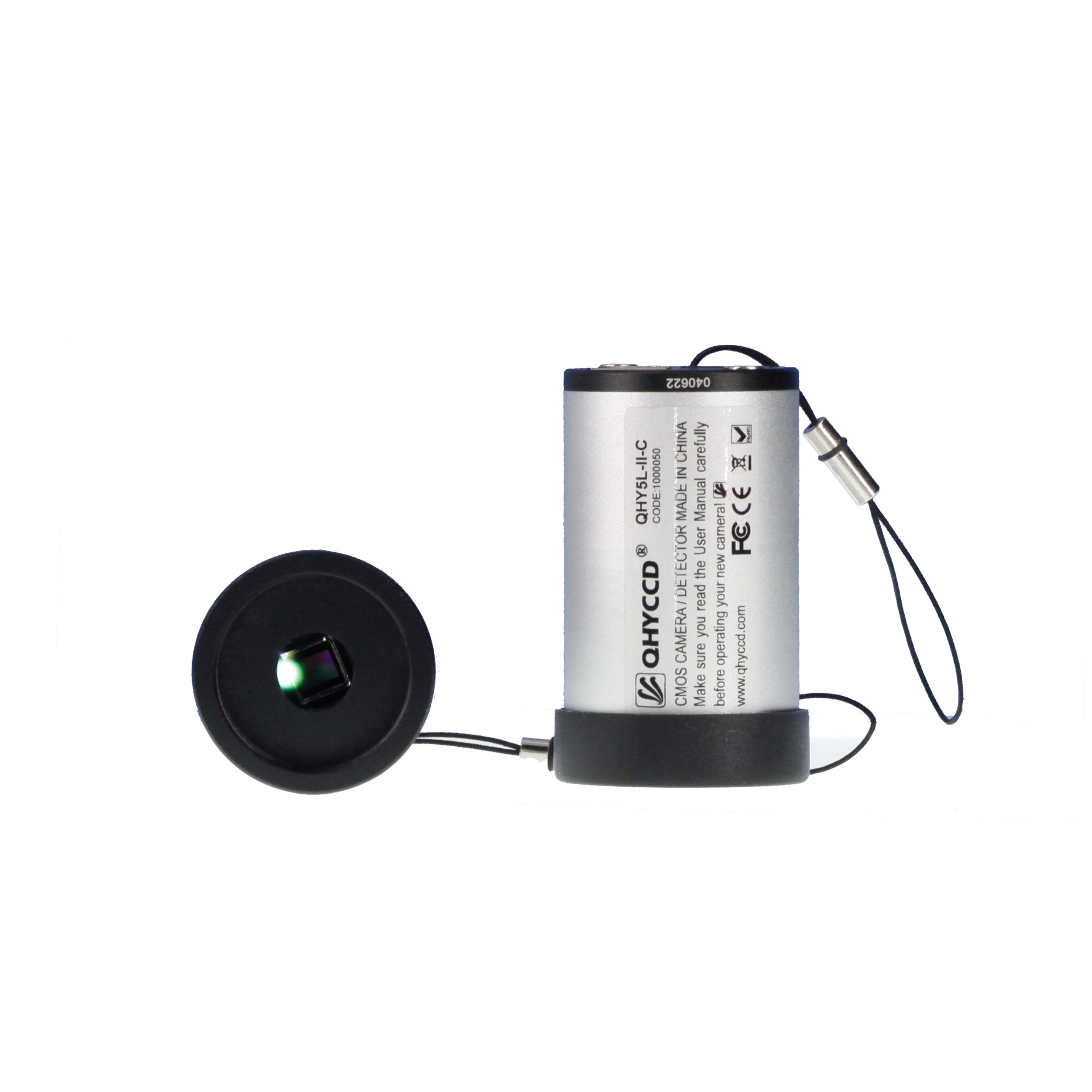

QHY5L-II是在天文爱好者中广泛普及的导星和行星相机，是QHYCCD的专利产品。是天文入门之基础，性价比高。系列采用1.25寸目镜兼容尺寸的迷你结构, 采用1.25英寸目镜尺寸设计，实现与目镜齐焦，也便于偏轴导星。外形精巧，重量50克，非常适合于构建轻便的导星装置以及偏轴导星系统。在后端容纳了标准方口USB2.0接口和标准RJ11六芯导星口。方口USB相比采用miniUSB口而言，结构牢固，连接可靠。QHY5II系列相机是爱好者中一款经典相机产品，应用广泛。

传感器1/3英寸，像素720*576。灵敏度高达16.5V/lue*sec读出噪声低至4个电子。图像清楚锐利。拍摄行星和深空都能拍摄出高质量的图片。QHY5L-II包括彩色和黑白的版本。

用户作品

【AR2835: 光球层的黑子群】

By Michael Teoh

With QHY5L-II-M

产品参数

型号	QHY5L-II
CMOS 芯片	MT9M034
彩色/黑白	彩色黑白双版本
像素大小	3.75um
全解析度	1280*960
有效像素数	120万
芯片尺寸	1/3
最大FPS帧率	30
在*640480下FPS帧率**	106
量子效率	74%
输出采样深度	12bit/8bit
数据传输	USB2.0
导星接口	St4
望远镜接口	1.25寸
重量	51g

曲线图

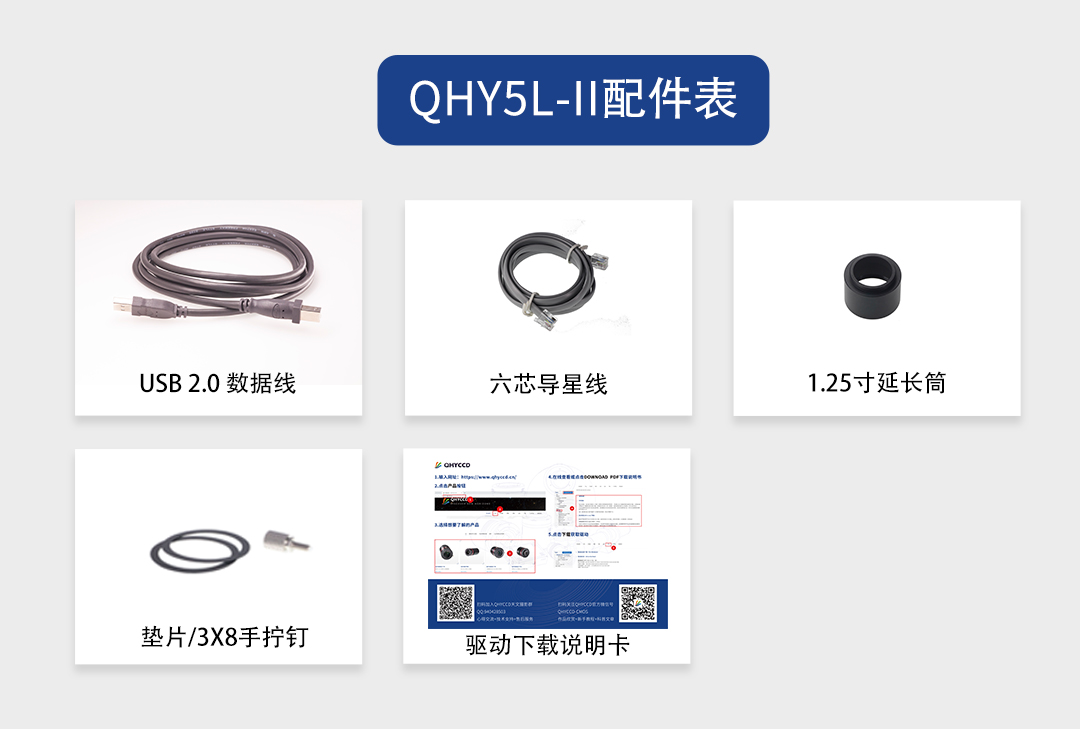

配件一览

使用说明

软件安装

前言

对于非天文专业用途的用户，我们推荐您选择SharpCap做为相机操控软件。SharpCap是一款体积小但功能强大的软件，界面简洁，可以自由设定大部分相机参数，而且SharpCap4.0新增了中文版本（由QHYCCD进行汉化）。软件免费，可以通过付费升级为pro版本。

Sharpcap官网链接：http://www.sharpcap.co.uk/

您可选择32位或是64位版本进行安装，我们推荐使用64位软件。另外我们建议将SharpCap安装至C盘Program Files 或 Program Files（x86）中，之后方便系统可自动识别并安装SDK。

在下载并安装成功SharpCap后，我们还需要下载ALLinOne驱动包，安装驱动并在软件根目录中安装SDK，才能使软件顺利控制相机。

安装前的准备

在正式安装前，首先给制冷相机接入12V电源，然后通过USB3.0数据线将相机连接至您的电脑。在将相机连接至电脑之前一定要确保设备已经接入电源，否则相机会无法识别。第一次连接时，系统会发现新设备并为之寻找驱动。你可以点击“跳过从Windows更新获得驱动软件”跳过网上搜索步骤，然后电脑会在本地自动找到驱动并安装。当驱动软件都安装成功后，你可以在设备管理器中看到QHY5IIISeries_IO。

注意：制冷相机的输入电压不能低于11.5V否则不能正常运行。同时注意电压不要超过13V。

驱动安装及All-in-one下载包

整合版下载包适用于QHYCCD所有的USB3.0设备。其内容包括：

系统驱动是运行设备的必要组件，必须安装；

SDK是运行设备的必要组件，必须安装；

EZCAP_QT 是QHYCCD自主开发的相机管理软件，可以应用于相机测试以及基本的深空拍摄。当然更重要的是它可以起到设备管理和提示固件更新等作用。因此即使您不使用QT作为拍摄软件，也建议您安装QT作为设备管理软件使用；

进入下载页面。一般情况下我们建议您选择最新的稳定版（Stable Version），或者你可以参考下载页面的更新历史说明，选取合适的版本。

操作软件安装（以SharpCap为例）

在下载并安装成功SharpCap后，我们还要在软件根目录中安装SDK，才能使软件顺利控制相机。

在AllinOne 安装界面中，勾选SharpCap 64（64位软件）或SharpCap 32 （32位软件），文件包如果自动识别文件安装地址，即可自动安装。

如无法识别软件根目录所在位置，则会弹出安装目录框。请在此处选择自己已经安装好的SharpCap的位置，并记录。

如何手动替换SDK

AllinONE安装流程结束后会在桌面上自动生成一个快捷方式，为SDK的本地目录。打开之后选择目录下”qhyccd.dll”文件，复制粘贴至SharpCap软件根目录下即可。

相机主要参数调节

注：在SharpCap4.0 （3.2BETA）中，已经新增了中文版本。该版本由QHYCCD进行主要汉化及校对工作，欢迎大家使用，并欢迎大家提供反馈意见。在下方我们依然按照3.1英文版进行说明

开启SharpCap。点击菜单栏中的摄像头，然后在选中相机。如果前面所提及的软件和驱动都安装成功，那么视频图像就会自动出现，同时也可以在软件的左下角看到帧率，如下图所示。

界面主要功能介绍：

Capture Profiles：预设管理。SharpCap软件重启后默认设置重置。如果经常使用一个或者多个参数配置，可以在调整好下方参数后点击保存，在再次打开软件前便可直接调用该预设。

Exposure：设置曝光时长。勾选LX mode后可以把单帧曝光时长调至更长。

Gain：相当于普通数码相机的iso。数值越大，感光度越高。

Frame Rate Limit：限制最大帧率，默认不设限，可自行调节。

Offset：偏置调节。当对相机进行完全遮光后，可能会发现图像并不是真的全黑。可以通过调整偏置（offset）来获得一个更好的暗场。可以通过打开直方图（histogram）来确认这一点。

USB Traffic：控制数据传输速率（帧率）。当数值为0时，相机达到最大帧率。

Enable Broadcast Mode：开启广播驱动，具体使用方法可参考下载界面的说明。

Read Mode：部分型号具有可以切换高低增益模式的功能。

Color Space：选择色彩空间（输出格式）。Raw8/Raw16为8位或16位的Raw格式，输出保存的视频图像为黑白（即使传感器为彩色，需要通过debayer进行色彩还原）；RGB24为非Raw格式，可直接输出彩色图像，但占用空间较大。

Capture Area：可选择使用何种分辨率进行拍摄。

Binning：使用像素合并进行拍摄。

Output Format：选择输出格式。

Debayer Priview：显色预览。当此项功能开启时，即使选择raw格式，屏幕预览区也会显示彩色图像。但此时保存出的图像仍然是黑白的，请注意。

Gamma，Brightness，Contrast：对应伽马值、亮度、对比度调整。我们建议在正常情况下不必调整这三项参数。

White Bal （R/G/B）：彩色相机白平衡校准功能。具体校准方法可以参考彩色相机页面下的对应说明。黑白相机则无需此功能。

直方图：重要的图像参考，可以用来检测白平衡是否准确、offset的设置以及图像是否过曝等。和普通数码单反的直方图原理一致，建议具有图像基础的人使用。

Thermal Controls：制冷控制。制冷相机接入12V电源后，温度控制电路就会启动，您可以通过调整下图中的设置来控制CMOS的温度。控制温度主要有两种方式，一种是调整制冷器功率（Cooler Power），一种是设置目标温度（Target Temperature）。如果您想要通过设置目标温度这种方式来直接控制CMOS的温度，可先点击“Auto”再来通过调整滑动条来设置目标温度。
