小号相机方案
2019 年 11 月 06 日
首先我们需要明白一些基本的概念:
  1. 后截距:指从透镜中心到光聚集之焦点的距离。应用到相机中则是从镜片中心到成像平面(即传感器表面的距离。相机能够成清晰的像需要保证后截距符合镜头(望远镜)所提供的标准要求。
  2. 如何达成准确的后截距:一般情况下相机传感器到相机镜头卡口的距离(即法兰距)是确定的,而镜头的后截距也是确定的,无论是望远镜还是单反镜头均会注明其后截距。通常情况下望远镜的后截距是一个范围,因为镜筒可调节范围比较大;而单反镜头的后截距一般不变。另外,如果用户在望远镜内部加装了平场镜的话,望远镜的后截距计算需要以平场镜的后截距为准。下表为QHY天文相机的法兰距及部分产品的厚度。我们所需要搭配的接环的长度=望远镜/单反镜头/平场镜后截距-相机法兰距:
名称 型号 后截距增加量(法兰距)
小号制冷相机系列 QHY183、178、224、290、174
163、294*、550
10mm
(不含原装接口020085)
中号制冷相机系列 QHY128、168、247、367、268、600 18mm
(不含原装接口020002)

         * QHY294虽然采用了中号相机的机身,但接口与小号相机相同,因此分类至小号相机。
名称 型号 后截距增加量
OAG S/M/L 10mm
QHYCFW3 S 15.5mm/20mm
M 17mm/20.5mm
L 21.5mm
XL 21.5mm

  1. M=外螺纹,例如M42=外螺纹直径42mm;F=内螺纹,例如F54=内螺纹直径54mm
  2. 后截距增加量:为方便用户计算,本处数据显示安装后该组件对后截距的增加量,而不是该组件本身的厚度。

注意:当前暂不支持相机+滤镜轮+OAG+单反镜头的组合。因为这个组合厚度过长已经超过了佳能/尼康的后截距标准。

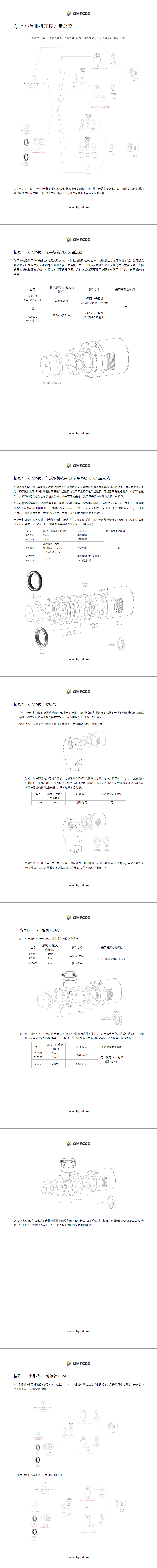

相关资料下载: 点此下载接环方案PDF文件
